철탑기초공사 (각입)

가. 각입 이란 ?

​

 ▣ 각입이란 ?

   ⊙ 철탑의 기초 작업에서 굴착 다음 공정으로 4각의 기초에 콘크리트를 타설하기 전 철탑의 기초재와 주각재, 앵커재를 조립 후

        소정의 Concrete Block 위에 설치하는 것을 말한다.

​

나. 철탑 기초재 시설

​

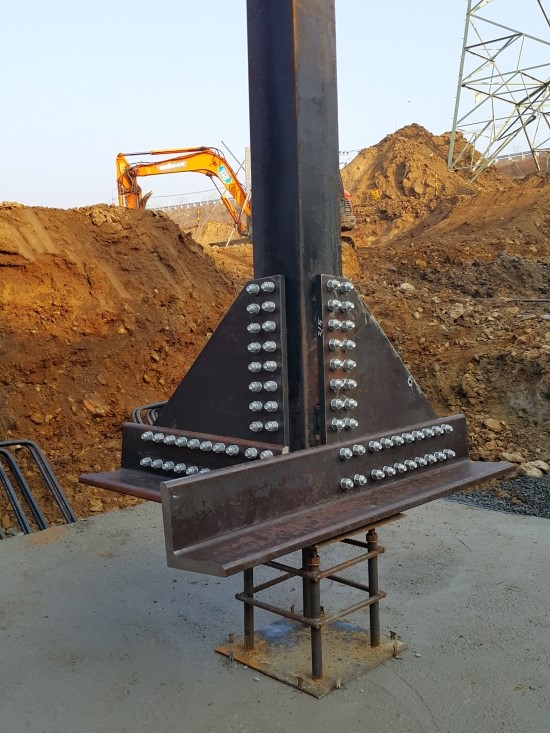

  ① 철탑 기초재는 주각재와 Anchor재를 조립한 후 소정의 Concrete Block 위에 설치한다.

  ② 철탑기초 설치는 도면에 의거 정확하게 하고, Concrete 타설로 인하여 위치가 변동되지 않도록 보호 설비를 한다.

  ③ 철탑 기초재의 높이를 조정할 필요가 있을 때는 철편을 사용한다.

  ④ 철탑 기초재를 설치할 때는 접지봉을 기초 바닥 부근의 흙속에 매설하고, 연결선을 소정의 장소에 볼트로 견고하게 취부 한다.

​

다. 각입

​

① 4본 동시 각입

  ㉠ 철탑 부지 중심에 측량기를 설치하고 철탑 4각의 굴착상태를 재확인한다.

  ㉡ 4각 기초의 바닥을 견고하게 다지고 Block을 설치한 후 대각 및 수평거리를 확인한 다음, 철탑 기초재를 콘크리트 Block 중심에

       설치하여 4본 동시 각입 하고 기초부분을 가조립 한다.

  ㉢ Transit으로 전 후 철탑과의 방향을 확인 후 본 철탑의 방향을 결정한 다음 대각 및 수평거리를 정확히 측정하고, 콘크리트 타설

       시 주각재 위치가 변경되지 않도록 적절한 조치를 한다.

  ㉣ 철탑 기초재의 본조임 및 각입 조정 완료 후 즉시 Concrete 타설을 시행하여야 한다.

  ㉤ 각입 후 즉시 Concrete 타설을 시행하지 못할 경우는, Concrete 타설 직전에 반드시 각입 상태(방향, 대각거리, 근개거리, 고저

       차, 기울기 등)를 재확인한 후 Concrete 타설을 시행한다.

​

② 1본 각입

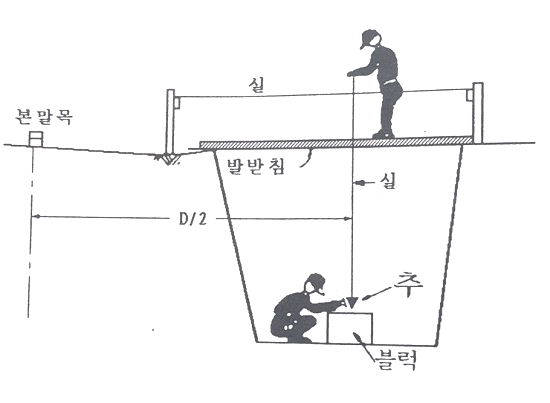

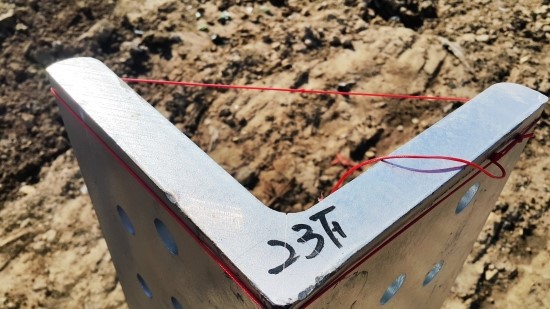

  ㉠ 철탑부지의 중심에 Transit을 설치하고, 대각방향으로 양 지점에 기초 주각재 높이로 줄을 늘이고, 줄에 각의 앙카 중심과 기초

       주각재의 높이에 해당하는 Slope점을 표시한다.



  ㉡ 기초의 바닥을 견고히 다져서 철탑 기초재가 침하하는 것을 방지하고, 각의 앙카 중심에 Block을 레벨에 맞추어 설치한다.

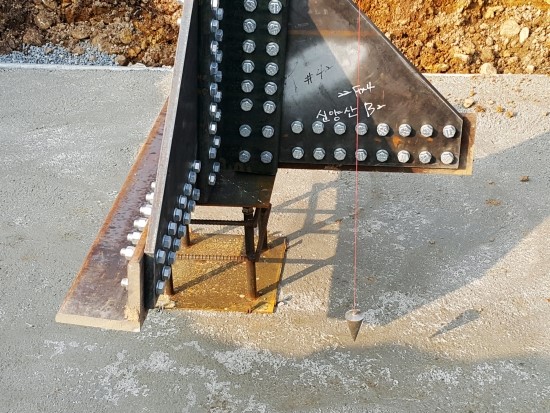

  ㉢ Block위에 철탑 기초재를 설치하고 줄에 표시된 각의 앙카 중심에 추를 내려 각의 앙카 중심을 정확하게 맞추기 위하여 기초

       주각재 상단을 줄에 표시한 Slope점과 일치 시킨다.

  ㉣ 철탑기초 주재의 위치에 Slope을 조정한 다음 기초 주각재의 방향을 중심과의 대각선에 바르게 위치하도록 조정하고, 최종적으

      로 Level, 대각거리를 재확인한 다음 Concrete 타설시 기초 주각재가 흔들리지 않도록 견고하게 적절한 조치를 한다.

  ㉤ 1본 각입은 1각의 굴착잡업 완료 후 즉시 연결 시행하여 타설까지 완료하고, 각입 조정 시 특히 정밀하게 조정하여야 한다.

​

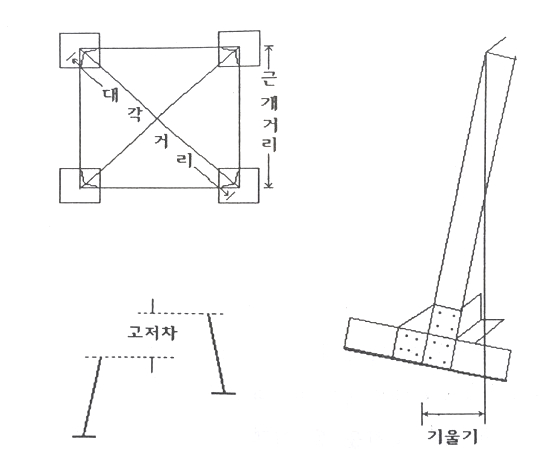

라. 각입 오차 목표치

​

 ▣ 각입 오차는 Concrete 타설 완료 후 측정한 값으로 다음 값을 표준으로 한다.

   ⊙ 근개 및 대각 거리 : 설계치의 ±0.1% 이내

   ⊙ 고 저 차 : 중심점 기준 ±5 ㎜ 이내

   ⊙ 기 울 기 : 주각재 길이 5m 미만 : 설계치의 ±2 ㎜ 이내

                       주각재 길이 5m 이상 : 설계치의 ±3 ㎜ 이내

                        ☞ 점검시기 : 3회 :  각입 시, 콘크리트 타설 후, 조립 전(되메우기 후)

                        ☞ 고저차는 점검시기 마다 측정기준점(중심점)에서 측점 높이가 다를 수 있으므로 측점을 기준하여

                             모든 각의 고저차(계각은 차감)를 기록​
