특고압송전선로 부근 정전유도



1. 개 요

​

가. 송전선의 부근에 송전전압, 송전선 배치, 전선의 구성 및 상배치 등에 의해 전계가 발생한다.

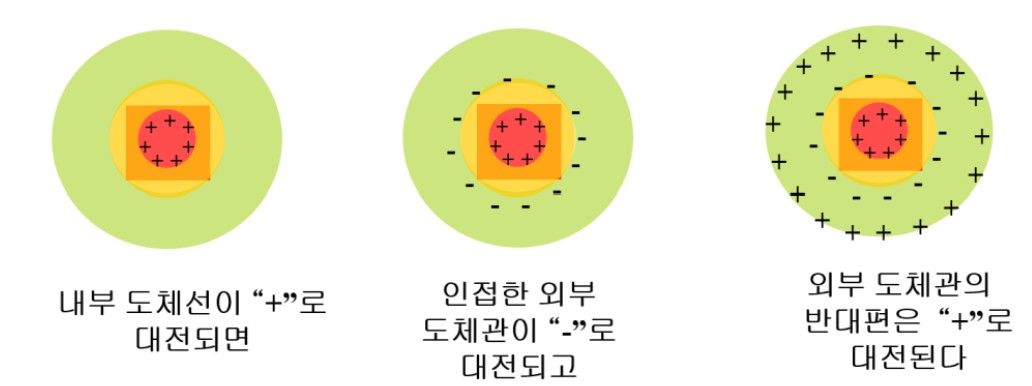

나. 이 전계 중에 대지로부터 절연된 물체가 놓여 있다면, 그 물체가 전하에 유도되어 전압이 생기며

      이러한 현상을 정전유도(靜電誘導)라 한다.

다. 이 경우 만약 인체가 그 물체에 접촉하면 인체를 통하여 유도된 전하가 방전하여 순간적인 전격을 받게 된다.

​

2. 정전유도를 받고 있는 물체에 접촉한 경우의 전격

​

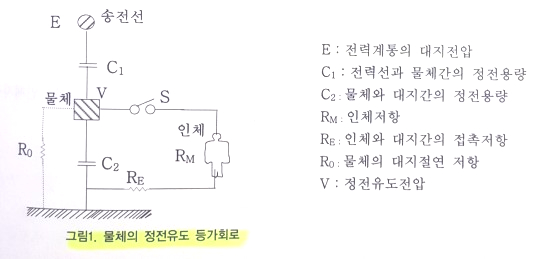

가. 송전선 밑의 자동차, 펴진 우산 등이 정전유도를 받는 경우의 전기적 등가 회로는 그림1과 같다.

이 경우 물체에 유도된 전압 V는 식1)과 같이 표시된다.

여기서 Ro는 무한대로 보고 무시했다.​

나. 만약 이 경우 인체가 이 물체에 접촉하면(S를 닫는 경우) 흐르는 과도전류는 다음과 같다.​

다. 계속 접촉하면 식3)과 같은 정상전류가 인체에 흐른다.

라. 즉, 접촉순간 극히 짧은 시간에 파고치(波高値)가 높은 펄스형태의 과도전류가 흐르고, 계속해서 C1을 통해서

       정상적인 상용주파수의 교류전류가 흘러서 전격을 받는다.

​

이러한 현상을 표시하면 그림 2와 같다.

​





3. 정전유도를 받고 있는 인체의 방전에 의한 전격

​

가. 송전선 밑 고압기기의 부근에 인체가 있을 경우, 혹은 활선작업의 경우, 인체 자신이 정전유도를 받게 되는 경우의 등가회로는

      그림 3과 같다.

​



나. 정전유도를 받고 있는 인체가 접지 체에 접촉할 때(S를 ON) 식5), 식6)에 의해 얻어지는 전격전류가 인체를 흐른다.​

다. 정전유도에 의한 전격의 과도전류와 정상전류에 대한 위험성을 검토할 필요가 있다.

​

4. 결 론

​

일반적으로 과도전류는 순간적으로 흐르고 크기가 상당히 크지만, 시간이 아주 짧고 급히 감쇠하기 때문에 인체에 대한 위험성 측면에서는, 오히려 지속적으로 흐르는 상용주파수의 정상전류에 대하여 더 중요하게 고찰해야 한다.
