간이스프링클러설비의 유지·관리·보수

1. 구조

가. 캐비닛형 간이스프링클러설비(펌프 방식)

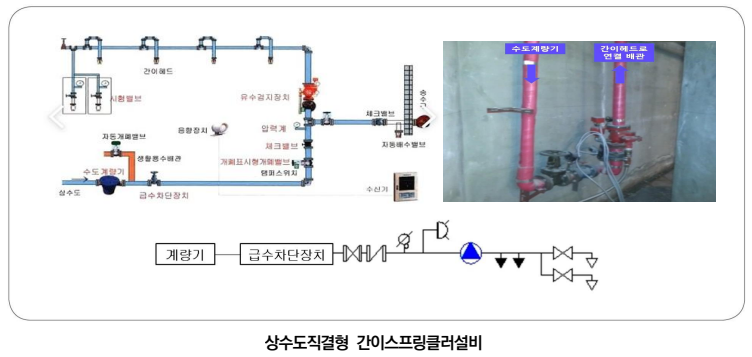

나. 상수도직결형 간이스프링클러설비

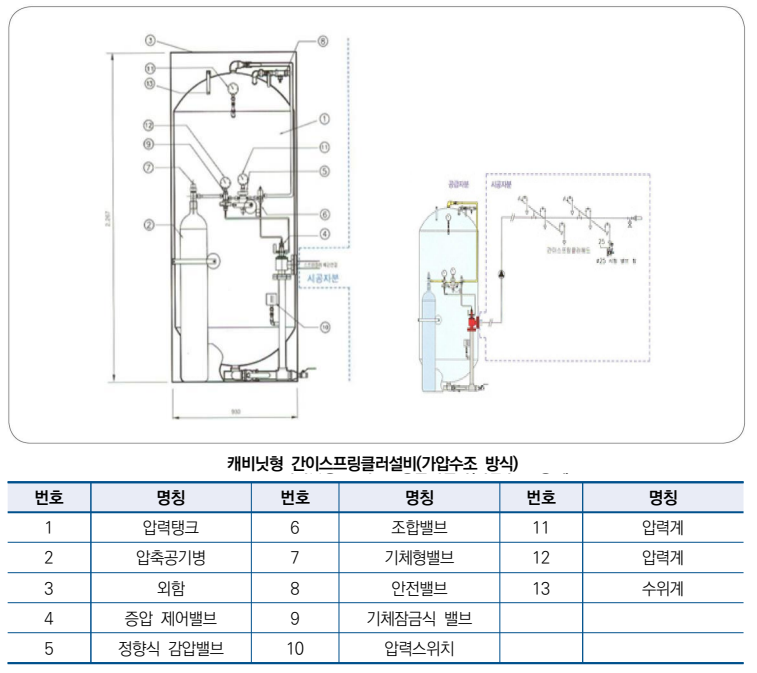

다. 캐비닛형 간이스프링클러설비(가압수조 방식)





2. 유지·보수·관리

 가. 캐비닛형 간이스프링클러설비(펌프 방식)

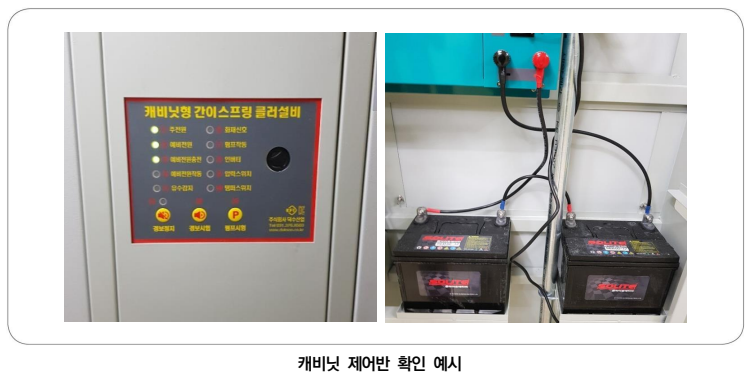

     - 제어반 유지관리 확인





  ① 현상 : 캐비닛 제어반에 예비전원 점등

  ② 확인 : 캐비닛 내부 배터리 연결상태 확인 및 전압상태 확인





  ① 현상 : 시험밸브 개방 시 소화펌프 작동 안될 때

  ② 확인 : 소화펌프 연결여부 확인 또는 모터쪽 전원 투입여부 확인



  ① 현상 : 캐비닛 제어반에 탬퍼스위치 점등

  ② 확인 : 캐비닛 토츨측 배관에 설치된 개폐밸브 개방여부 확인 (밸브가 정상적으로 개방되어 있으면 탬퍼스위치 접점

                 조치)



  ③ 현상 : 캐비닛 동작 시 건물 내 화재수신기 신호 미전달

  ④ 확인 : 제어반 내부 수신기 단자 또는 화재연동 단자에 결선여부 확인



  ① 현상 : 시험밸브 동작 시 캐비닛형 제어반에 압력스위치 및 펌프 미동작

  ② 확인 : 압력스위치 설정압력 확인 및 제어반 내 결선여부 확인

                (일반적으로 압력스위치 동작압력은 설정상태, 현장에 맞게 조정가능)

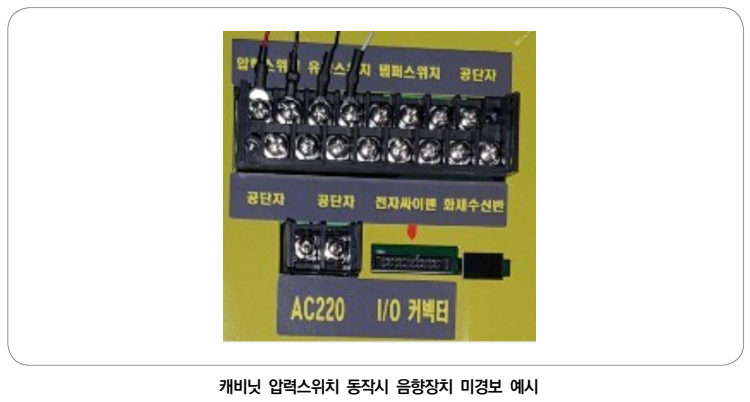

  ① 현상 : 캐비닛 압력스위치 동작 또는 펌프 동작 시 음향장치 미경보

  ② 확인 : 싸이렌 결선 회로전압 24V 인가되는 지 확인(전압 정상 시 기구교체)

                 선로 단선 시 : 캐비닛 제어반 내부 사이렌 단자 결선여부 확인

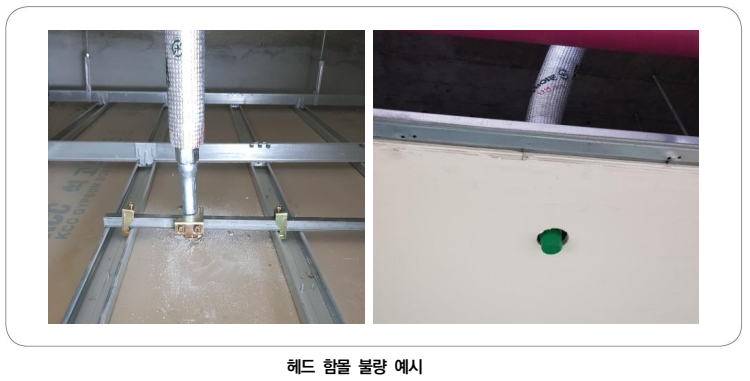

  ① 현상 : 헤드 함몰 및 고정상태 불량 확인(외관점검 시)

  ② 확인 : 반자 상부 헤드 고정장치(브라켓) 확인

​
