수신기와 S.V.P. 판넬, P.V 결선 및 작동원리

수퍼비조리판넬은 준비작동식 스프링클러설비에 설치한다.

준비작동식 스프링클러설비는 지하주차장 등 헤드나 가지배관이 동파의 우려가 있는 곳에 설치한다. 준비작동식 스프링클러설비는 2차측에 대기압상태로 두게 되므로 겨울철 동파의 우려가 없는 장점이 있으나 화재시 즉각적인 대응이 미흡한 단점이다.

준비작동식 스프링클러설비는 감지 A, B가 모두 화재를 감지했을 때 작동하게 된다.







수신기와 수퍼비조리판넬간 결선방법

​

수신기와 SVP간 결선방법에 대하여 알아보자



준비작동식 스프링클러 설비의 S.V.P를 수신기와 결선하기 위해서는

수신기, S.V.P, 프리액션밸브, 사이렌, 감지기 A,B가 필요하다.

감지기 A,B는 이미 결선이 완료된 것으로 보고 결선을 한다.





먼저 수신기와 S.V.P간 결선을 한다.

수신기의 전원 (+),(-)단자를 S.V.P 전원(+), (-)단자에 결선한다.

밸브개방PS, 밸브주의 TS, SOL기동, 전화 사이렌 단자를 상호간에 결선한다.

여기서 밸브개방 PS는 1차측 압력수가 2차측으로 넘어가면 수압에 의해 접점이 붙어 신호를 발하는 것으로 압력스위치(PS)로 밸브개방확인이라고도 한다.

밸브주의(TS)는 1,2차측 밸브가 개방되었는지 닫혔는지 확인해 주는 역할을 한다.

SOL기동은 전자적 신호에 의해 프리액션밸브의 클래퍼를 열어 주는 역할을 한다.

다음으로 S.V.P와 프리액션밸브(P.V)간 결선을 한다.

S.V.P와 P.V간에는 직접 결선을 하지 않고 P.T박스를 통해 결선한다.

S.V.P 단자에거 P.T의 단자대로 먼저 공통선(-)과 PS, TS, SOL의 4가닥을 결선한다.

PT 단자대에서 PS, TS, SOl 단자대로 공통선과 각각의 PS, TS, SOL의 신호선을 연결한다.

마지막으로 S.V.P단자대에서 사이렌으로 공통선과 전원선을 연결한다.

​

준비작동식 스프링클러 작동원리

​

프리액션밸브의 작동원리에 대하여 알아 보자.



감지기 A, B 모두의 동작신호, 또는 수동조작함에서 수동화재신호가 발생하면

준비작동식 스프링클러가 작동하게 된다.

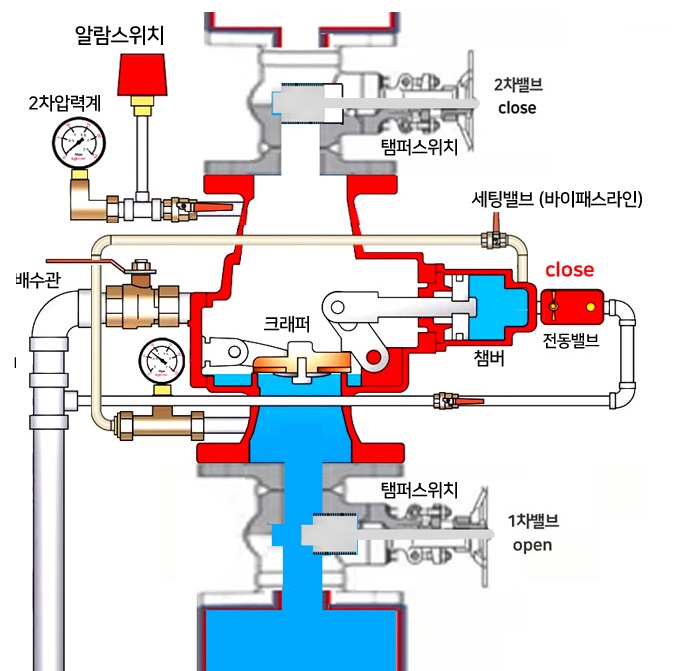

수신기에서 SOl의 접점이 붙게 되고 이는 S.V.P를 거쳐 프리액션밸브의 SOL밸브가 작동하게 된다. SOL이 기동하게 되면 전자적 힘에 의하여 프리액션밸브의 클래퍼가 열기게 되고 클래퍼가 열리면 1차측 압력수가 2차측으로 넘어가게 되고 압력스위치(PS)가 작동하게 되고 이는 수신기에 전달되어 수신기에서 사이렌이 울리게 한다.

​

#준비작동식 #스프링클러 #프리액션밸브 #솔레노이드 #소화펌프 #SVP #밸브주의

#밸브개방 #압력스위치 #감지기 #종단저항 #사이렌
