무선통신보조설비 : 소화활동 설비 - 소방설비기사 실기

▣ 특정소방대상물의 지하층, 지하가 등에서 소화활동시 소방대의 무선통신을 원활하게 하기 위한 설비

​

1. 무선통신보조설비의 구성요소

  ① 누설동축케이블 : 동축케이블의 외부 도체에 가느다란 홈을 만들어 전파가 외부로 새어 나갈 수 있도록 하는 케이블

  ② 동축케이블

  ③ 안테나

  ④ 분배기 : 신호의 전송로가 분기되는 장소에 설치하는 것으로 임피던스 매칭 (Matching)과 신호 균등분배를 위해

                     사용하는 장치

  ⑤ 분파기 : 서로 다른 주파수의 합성된 신호를 분리하기 위해서 사용하는 장치

  ⑥ 혼합기 : 2개 이상의 입력신호를 원하는 비율로 조합한 출력이 발생하도록 하는 장치

  ⑦ 증폭기 : 신호 전송 시 신호가 약해져 수신이 불가능해지는 것을 방지하기 위해서 증폭하는 장치

  ⑧ 무선기기 접속단자

​

2. 무선통신 보조설비의 종류 (방식)

  ① 누설동축케이블 방식 : 동축케이블과 누설동축케이블을 조합한 것

  ② 안테나 방식 : 동축케이블과 안테나를 조합한 것

  ③ 누설동축케이블과 안테나의 혼합방식 : 누설동축케이블과 안테나방식을 혼합한 것

​

3. 누설동축케이블 등의 설치기준

  ① 소방전용 주파수대에서 전파의 전송 또는 복사에 적합한 것으로서 소방전용의 것으로 할 것 (단, 소방대 상호간의

        무선연락에 지장이 없는 경우에는 다른 용도와 겸용할 수 있다.)

  ② 누설동축케이블과 이에 접속하는 안테나 또는 동축케이블과 이에 접속하는 안테나로 구성할 것

  ③ 누설동축케이블은 불연 또는 난연성의 것으로서 습기에 따라 전기의 특성이 변질되지 아니하는 것으로 하고,

        노출하여 설치한 경우에는 피난 및 통행에 장애가 없도록 할 것

  ④ 누설동축케이블은 화재에 따라 해당 케이블의 피복이 소실된 경우에 케이블 본체가 떨어지지 아니하도록 4 [m] 이내

       마다 금속제 또는 자기제 등의 지지금구로 벽 · 천장 · 기둥 등에 견고하게 고정시킬 것 (단, 불연재료로 구획된 반자

       안에 설치하는 경우는 제외)

  ⑤ 누설 동축케이블 및 안테나는 금속관 등에 따라 전파의 복사 또는 특성이 현저하게 저하되지 아니하는 위치에 설치할

       것

  ⑥ 누설동축케이블 및 안테나는 고압의 전로로 부터 1.5 [m] 이상 떨어진 위치에 설치할 것 (단, 해당 전로에 정전기

       차폐장치를 유효하게 설치한 경우에는 제외)

  ⑦ 누설동축케이블의 끝부분에는 무반사 종단저항을 견고하게 설치할 것

    ※ 무반사 종단저항 : 무선통신용 신호가 동축케이블의 끝에 도달하면 갑자기 임피던스가 무한대로 되므로 그 지점에서

                                      반사하여 왔던 길로 되돌아가 메아리가 생기는데 이런 반사파를 없애기 위해 설치하는 것

  ⑧ 누설동축케이블 또는 동축케이블의 임피던스가 50 [Ω]으로 하고, 이에 접속하는 안테나 · 분배기 기타의 장치는 해당

       임피던스에 적합한 것으로 할 것

​

[참고] 누설동축케이블 기호의 의미

LCX - FR - SS - 20 D - 14 6          여기서, LCX : 누설동축케이블 (Leaky Cozxial Cable)                       FR : 난연성 (Flame Retardancy)                       SS : 자기 지지 (Self Supporting)                        20 : 절연체 외경 (20 [㎜])                        D : 특성임피던스 (50 [Ω])                        14 : 사용주파수 (14 : 145,400 [MHz] 대전용)                         6 : 결합손실표시

4. 무선기기 접속단자의 설치기준

  ① 화재층으로 부터 지면으로 떨어지는 유리창 등에 의한 지장을 받지 않고 지상에서 유효하게 소방활동을 할 수 있는

        장소 또는 수위실 등 상시 사람이 근무하고 있는 장소에 설치할 것

  ② 바닥으로 부터 높이 0.8 [m] 이상 1.5 [m] 이하의 위치에 설치할 것

  ③ 지상에 설치하는 접속단자는 보행거리 300 [m] 이내 마다 설치할 것

  ④ 다른 용도로 사용되는 접속단자에서 5 [m] 이상의 거리를 둘 것

  ⑤ 지상에 설치하고, 먼지 · 습기 및 부식 등에 따라 영향을 받지 아니하도록 조치할 것

  ⑥ 단자의 보호함 표면에 "무선기기 접속단자"라고 표시한 표지를 할 것

​

5. 분배기, 분파기 및 혼합기 등의 설치기준

  ① 먼지 · 습기 및 부식 등에 따라 기능에 이상을 가져오지 아니하도록 할 것

  ② 임피던스는 50 [Ω]의 것으로 할 것

  ③ 점검에 편리하고 화재 등의 재해로 인한 피해의 우려가 없는 장소에 설치할 것

​

6. 증폭기의 설치기준

  ① 전원은 전기가 정상적으로 공급되는 축전지, 전기저장장치 또는 교류전압 옥내간선으로 하고, 전원까지의 배선은 전용

       으로 할 것

  ② 증폭기의 전면에는 주회로의 전원이 정상인지의 여부를 표시할 수 있는 표시등 및 전압계를 설치할 것

  ③ 증폭기에는 비상전원이 부착된 것으로 하고 해당 비상전원 용량은 무선통신보조설비를 유효하게 30분 이상 작동시킬

       수 있는 것으로 할 것

​

7. 무선통신보조설비의 설치 제외

  ① 지하층으로서 특정소방대상물의 바닥부분 2면 이상이 지표면과 동일한 경우의 해당층

  ② 지하층으로서 지표면으로 부터의 깊이가 1 [m] 이하인 경우의 해당층

​

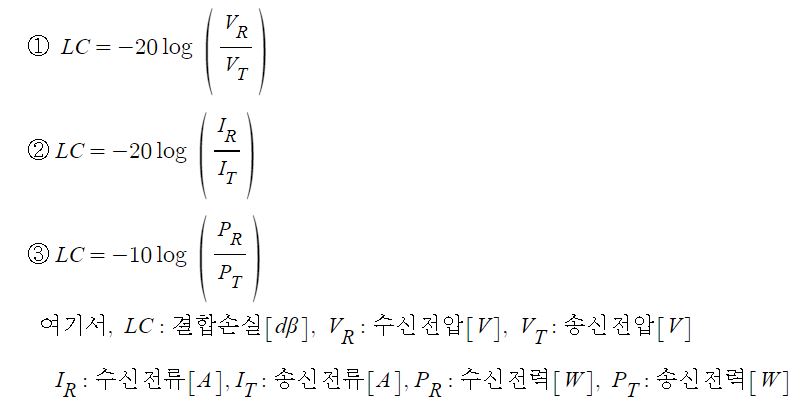

8. 누설동축케이블의 결합손실

  ▣ 결합손실이란 어떤 전기회로에 어떤 기기 또는 물질을 추가로 삽입시켰을 때 이것으로 인하여 발생되는 전력손실을

       말한다.

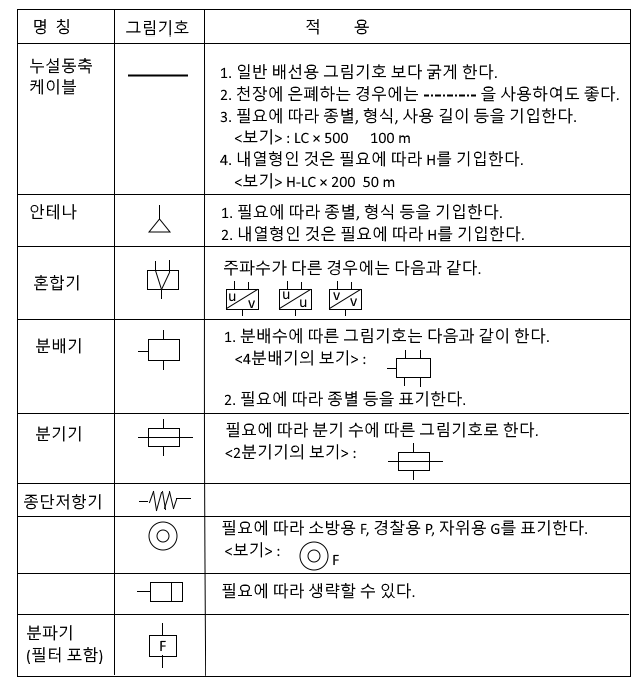

9. 무선통신보조설비의 도시기호 (심벌)



【 출제 예상 문제 】

1. 무선통신보조설비의 증폭기 설치기준 3가지를 쓰시오.

  ① 전원은 전기가 정상적으로 공급되는 축전지, 전기저장장치 또는 교류전압 옥내간선으로 하고, 전용배선으로 할 것

  ② 증폭기의 전면에는 주회로 전원감시용 표시등 및 전압계를 설치할 것

  ③ 증폭기는 비상전원 부착용으로서 무선통신보조설비를 30분 이상 작동시킬 수 있을 것

​

2. 무선통신보조설비에 대한 다음 각 물음에 답하시오.



3. 무선통신보조설비의 누설동축 케이블은 화재에 의하여 해당 케이블의 피복이 소실될 경우에 케이블 본체가 떨어지지

    아니하도록 4 [m] 이하 마다 금속제 또는 자기제 등의 지지금구로 벽, 천장, 기둥 등에 견고하게 고정시켜야 한다.

    다만, 어떤 경우에 그렇게 하지 않아도 되는가 ?

  ▣ 불연재료로 구획된 반자 안에 설치된 경우

​

4. 무선통신 보조설비의 증폭기를 설치하려고 한다. ( ) 안에 알맞은 것은 ?

  가. 전원은 전기가 정상적으로 공급되는 (① 축전지), (② 전기저장장치 ) 또는 (③ 교류전압 옥내간선)으로 하고, 전원까지

        의 배선은 (④ 전용)으로 할 것

  나. 증폭기의 전면에는 주회로의 전원이 정상인지의 여부를 표시할 수 있는 (⑤ 표시등) 및 (⑥ 전압계)를 설치할 것

  다. 증폭기에는 비상전원이 부착된 것으로 하고 해당 비상전원용량은 무선통신보조설비를 유효하게 (⑦ 30)분 이상

        작동시킬 수 있는 것으로 할 것

​

5. 무선통신 보조설비의 증폭기 및 무선기기 접속단자의 설치기준이다. ( ) 안을 답안지에 기입하시오.

  가. 증폭기의 전면에는 주회로의 전원이 정상인지 여부를 표시할 수 있는 (① 표시등) 및 (② 전압계)를 설치할 것

  나. 증폭기에는 비상전원이 부착된 것으로 하고 해당 비상전원용량은 무선통신 보조설비를 유효하게 (③ 30)분 이상

        작동시킬 수 있는 것으로 할 것

  다. 무선기기 접속단자는 바닥으로 부터 (④ 0.8) [m] 이상 (⑤ 1.5) [m] 이하의 위치에 설치할 것

​

6. 무선통신 보조설비용 무선기기 접속단자의 설치기준을 4가지만 쓰시오.

  가. 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 높이에 설치

  나. 보호함 표면에 "무선기기 접속단자"라고 표시한 표지를 할 것

  다. 수위실 등 상시 사람이 근무하고 있는 장소, 지상에서 유효하게 소방활동을 할 수 있는 장소에 설치

  라. 지상 설치시 보행거리 300 [m] 이내 마다 설치하고 타 용도의 접속단자와 5 [m] 이상의 거리를 둘 것

​

7. 무선통신 보조설비의 분배기, 분파기, 혼합기에 대하여 간단하게 설명하시오.

  가. 분배기 : 신호의 전송로가 분기되는 장소에 설치하는 것으로 임피던스 매칭과 신호 균등분배를 위해 사용하는 장치

  나. 분파기 : 서로 다른 주파수의 합성된 신호를 분리하기 위해서 사용하는 장치

  다. 혼합기 : 두 개 이상의 입력신호를 원하는 비율로 조합한 출력이 발생하도록 하는 장치

​

8. 무선통신 보조설비에 대한 다음 각 물음에 답하시오.

  가. 누설동축케이블의 끝 부분에는 어떤 것을 견고하게 설치하여야 하는가 ?  무반사 종단저항

  나. 증폭기를 설치할 때 비상전원이 부착된 것으로 하여야 한다. 이 때 해당 비상전원용량은 무선통신 보조설비를

        유효하게 몇 분 이상 작동시킬 수 있어야 하는가 ? 30분 이상

  다. 무선기기 접속단자는 바닥으로 부터 높이 몇 [m] 이상 몇 [m] 이하의 위치에 설치하여야 하는가 ?

         0.8 [m] 이상 1.5 [m] 이하

  라. 증폭기의 전면에는 주회로의 전원이 정상인지의 여부를 표시할 수 있는 것으로서 어떤 것을 설치하여야

        하는가 ? 표시등과 전압계

​

9. 무선통신보조설비의 누설동축케이블 등의 설치기준에 대한 다음 각 물음에 답하시오.

  가. 누설동축케이블의 끝 부분에는 어떤 종류의 종단저항을 견고하게 설치하여야 하는가? 무반사 종단저항

  나. 누설동축케이블 또는 동축케이블의 임피던스는 몇 [Ω]으로 하는가 ? 50 [Ω]

​

10. 무선통신 보조설비에 사용되는 무반사 종단저항의 설치위치 및 설치 목적을 쓰시오.

  가. 설치 위치 : 누설 동축케이블의 끝 부분

  나. 설치 목적 : 전송로로 전송되는 전자파가 전송로의 종단에서 반사되어 교신을 방해하는 것을 막기 위함

​

11. 그림은 무선통신보조설비의 간략도이다. 다음 각 물음에 답하시오.

   (단, Zs는 전원임피던스, ZL는 부하임피던스이다.)



  가. 전력이 부하에 최대로 전달될 수 있는 조건은 ? Zs = ZL

  나. 전력을 부하에 최대로 전달할 수 있는 상태로 조정하는 것을 무엇이라고 하는가 ? 임피던스 매칭

  다. 누설동축케이블 또는 동축케이블의 임피던스는 몇 [Ω]으로 하는가 ? 50 [Ω]

  라. 무선기기 접속단자는 바닥으로 부터 높이 몇 [m] 이상 몇 [m] 이하의 위치에 설치하여야 하는가 ?

         0.8 [m] 이상 1.5 [m] 이하

  마. 지상에 설치하는 무선기기 접속단자는 보행거리 몇 [m] 이내 마다 설치하는가 ?  300 [m] 이내

​

12. 무선통신 보조설비의 종류 (방식) 3가지를 쓰고 간단히 설명하시오.

  가. 누설동축케이블 방식 : 동축케이블과 누설동축케이블을 조합한 것

  나. 안테나방식 : 동축케이블과 안테나를 조합한 것

  다. 누설동축케이블과 안테나의 혼합방식 : 누설동축케이블방시과 안테나방식을 혼합한 것

​

13. 무선통신보조설비의 누설동축케이블의 기호를 보기에서 찾아 쓰시오.

  ① LCX - ② FR - ③ SS - ④ 20 - ⑤ D - ⑥ 14 - ⑦ 6

  보기) 난연성(내열성), 사용주파수, 절연체 외경, 자기지지, 누설동축케이블, 특성임피던스

  [답안작성]

  ① 누설동축케이블        ② 난연성(내열성)             ③ 자기지지        ④ 절연체 외경

  ⑤ 특성임피던스             ⑥ 사용주파수 ⑦ 결합손실 표시

​

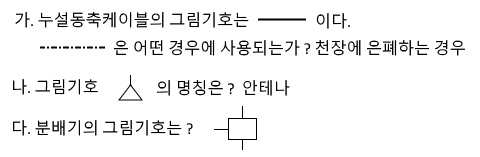

14. 다음 무선통신보조설비 그림기호의 명칭을 쓰시오.

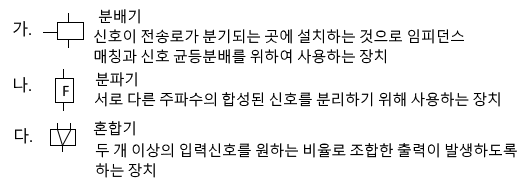

15. 다음은 무선통신보조설비에서 쓰이는 그림기호이다. 명칭과 기능을 간단히 설명하시오.

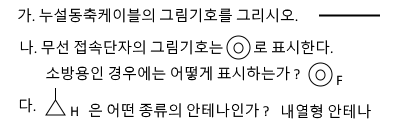

16. 다음은 무선통신보조설비에 대한 내용이다. 각 물음에 답하시오.



17. 화재안전기준에서 정하는 무선통신보조설비의 분배기, 분파기, 혼합기 등의 설치기준 3가지를 쓰시오.

   ① 먼지, 습기 및 부식 등에 따라 기능에 이상을 가져오지 아니하도록 할 것

   ② 임피던스는 50 [Ω]의 것으로 할 것

   ③ 점검에 편리하고 화재 등의 재해로 인한 피해의 우려가 없는 장소에 설치할 것

​

18. 무선통신보조설비의 무반사 종단저항과 안테나의 설치이유를 쓰시오.

   가. 무반사 종단저항 : 전송로로 전송되는 전자파가 전송로의 종단에서 반사되어 교신을 방해하는 것을 막기 위함

   나. 안테나 : 전파를 효율적으로 송수신하기 위해

​
