제연설비 - 도면 : 출제 예상 문제

1. 상가매장에 설치되어 있는 제연설비의 전기계통도이다. A ~ E 까지의 배선수와 각 배선의 용도를 쓰시오.

    (단, 모든 댐퍼는 모터구동방식이며, 별도의 복구선은 없는 것으로 한다. 배선수는 운전조작상 필요한 최소전선수를

      쓰도록 한다)



기호	구 분	배선수	배선 굵기	배선의 용도
A	감지기 ↔수동조작함	4	1.5 ㎟	공통 2, 감지기 2
B	댐퍼 ↔ 수동조작함	4	2.5 ㎟	전원 +, -, 기동 1, 배기확인 1
C	수동조작함 ↔ 수동조작함	6	2.5 ㎟	전원 +, -, 기동2, 배기확인 1, 회로 1
D	수동조작함 ↔ 수동조작함	10	2.5 ㎟	전원 +, -, (기동2, 배기확인1, 감지기 1) × 2
E	수동조작함 ↔ 수신반	14	2.5 ㎟	전원 +, -, (기동2, 배기확인1, 감지기 1) × 3
F	MCC ↔ 수신반	5	2.5 ㎟	기동, 정지, 공통, 전원표시등, 기동표시등

​

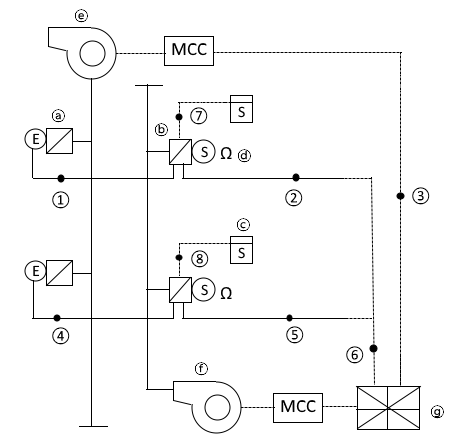

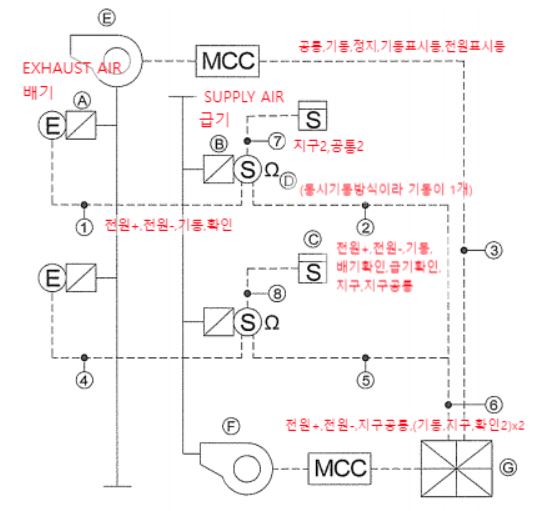

2. 아래 그림은 특별피난계단에 시설되는 전실제연설비에 대한 것이다. 주어진 각 조건을 숙지한 다음 각 물음에 답하시오.

 [조건]

  ⊙ 각 댐퍼(Damper)의 기동은 동시기동방식이다.

  ⊙ 수동조작함은 없는 것으로 가정한다.

  ⊙ 감지기의 공통선만 별도로 한다.

  ⊙ MCC의 전원감시기능은 있는 것으로 본다.

  ⊙ 종단저항은 급기댐퍼 내에 설치한다.



  가. ⓐ ~ ⓖ의 명칭은 ?

   ⓐ 배기댐퍼      ⓑ 급기댐퍼               ⓒ 연기감지기                ⓓ 종단저항

   ⓔ 배기팬          ⓕ 환기팬                  ⓖ 수신반(수신기)

​

  나. ① ~ ⑧의 전선 가닥수는 ?





   ① 4가닥 (전원 +, -, 기동 1, 배기확인 1)

   ② 7가닥 (전원 +, -, 기동 2, 급기확인1, 배기확인 1, 감지기 1)

   ③ 5가닥 (기동1, 정지1, 공통 1, 전원확인표시등 1, 기동확인 1)

   ④ 4가닥 (전원 +, -, 기동, 배기확인)

   ⑤ 7가닥 ( 전원 +, -, 기동 2, 급기확인 1, 배기확인 1, 감지기 1)

   ⑥ 12가닥 (전원 +, -, 기동 4, 급기확인 2, 배기확인 2, 감지기 2)

   ⑦ 4가닥 (공통 2, 감지기 2)

   ⑧ 4가닥 (공통 2, 감지기 2)

​

3. 아래 도면은 전실 제연설비의 전기적인 계통도이다. 이 계통도와 주어진 조건에 의하여 다음 각 물음에 답하시오.



 [조건]

   ⊙ 기동 시는 솔레노이드 기동방식으로 하고 복구 시는 모터 복구방식을 채택한다.

   ⊙ 터미널 보드(TB)에 감지기 종단저항을 내장한다.

   ⊙ 중계기와 중계기 사이에는 전원 +, -, 신호 2선을 사용하는 것으로 한다.

   ⊙ "3"항의 답안작성 예 :

    선번호        기능명칭

        1             × × ×

        2             ○○○

        3           △△△



가. 전원 공통선과 감지기 공통선을 별개로 사용할 경우 ① ~ ⑨ 까지의 배선되어야 할 전선의 가닥수는 최소 몇 가닥이

      필요한가 ?





   ① 4가닥

   ② 4가닥 (전원 +, -, 기동 1, 확인 1)

   ③ 5가닥 (전원 +, -, 기동2, 확인1)

   ④ 4가닥 (전원 +, -, 기동 1, 확인 1)

   ⑤ 9가닥 (전원 +,-, 기동 2, 확인 1, 감지기공통 2, 감지기 2)

   ⑥ 8가닥 (전원 +, -, 기동 2, 급기확인 1, 배기확인1, 감지기공통1, 감지기1)

   ⑦ 4가닥 (전원 +, -, 신호 2)

   ⑧ 4가닥 (전원 +, -, 신호 2)

   ⑨ 4가닥 (전원 +, -, 신호 2)

​

  나. A ~ E 까지의 명칭을 쓰시오.

    A : 수동조작함       B : 급기댐퍼        C : 배기댐퍼        D : 연기감지기        E : 중계기

​

 다. 급기 또는 배기댐퍼에서 터미널 보드(TB), 터미널 보드에서 중계기, 중계기에서 수신반(감시반)까지 연결되는

       각 선로의 전기적인 기능 명칭을 쓰시오.



4. 다음 그림은 전실 급배기 댐퍼를 나타낸 것이다. 다음 각 물음에 답하시오. (단, 댐퍼는 모터식이며 복구는 자동복구이고,

    전원은 제연설비반에서 공급하고 기동은 동시에 기동하는 것이다)



   가. A, B, C의 명칭을 쓰시오.

         A : 배기 or 급기 댐퍼         B : 단자반 (접속함)          C : 급기 or 배기 댐퍼

   나. ①, ②, ③, ④ 의 전선가닥수를 쓰시오.

     ① 4가닥       ② 4가닥           ③ 4가닥

     ④ 6가닥 (전원 +, -, 기동 1, 급기확인 1, 배기확인 1, 감지기 1)



   다. B의 설치 높이는 ? 0.8 m 이상 1.5 m 이하

​

5. 다음은 솔레노이드 스위치에 의한 댐퍼기동방식과 수동복구방식을 채택한 전실제연설비의 계통도를 보여주고 있다.

     시스템을 운영하는데 필요한 전선가닥수와 선로의 용도를 쓰시오.



항목	전선가닥수	용 도
①	4	회로 2, 공통 2
②	5	전원 +, 전원 -, 기동출력 1, 복구스위치1, 배기댐퍼기동확인
③	3	기동, 확인, 공통
④	5	전원 +, 전원 -, 기동출력 1, 복구스위치 1, 급기댐퍼기동확인



​
