1. 공기 압축기

  ▣ 다음에서 지시하는 설비 ㉮의 명칭과 부품 ㉯, ㉰의 명칭을 쓰시오.

  ㉮ 공기 압축기           ㉯ 흡입 필터               ㉰ 피스톤

   ※ ㉮ 는 피스톤 공기압축기이다.

​

2. 흡입필터

  ▣ 다음 부품의 명칭과 용도를 쓰시오.

  ① 흡입 필터

  ② 용도 : 나뭇잎 등의 흡입 방지

    ※ 공기 압축기에 나뭇잎 등의 흡입을 방지하기 위해 흡입 필터가 부착되어 있다.

​

3. 피스톤 로드 등

  ▣ 다음 ㉮, ㉯ 의 부품 명칭을 쓰시오.

 ① 명칭 : 커넥팅 로드 (Connecting rod) ※ rod : 막대, 목재·금속 등의 가느다란 막대

     ※ 커넥팅 로드는 연접봉이라고도 한다.

​

5. 밸런스 웨이트

  ▣ 다음에서 지시하는 부품의 역할을 쓰시오.

  ⊙ 밸런스 웨이트

    ※ 피스톤 축의 무게 중심을 평형시키기 위해 있는 것으로 플라이 휠 효과라고도 한다.

​

6. 피스톤 링

  ▣ 다음에서 지시하는 부품 ㉮, ㉯의 명칭을 쓰시오.

  ㉮ 가이드 링              ㉯ 피스톤 링

  ※ 문제의 동영상은 피스톤 공기 압축기에서 피스톤 축의 구조를 나타낸 것이다.

​

7. 애프터 쿨러

  ▣ 다음에서 지시하는 부품 ㉮, ㉯의 명칭을 쓰시오.

  ㉮ 애프터 쿨러 (After cooler) - 냉각기 ㉯ 응축수 세퍼레이터 (Seperator) - 분리기

  ※ 애프터 쿨러는 냉각기라고도 하며, 응축수 세퍼레이터는 공기 내의 응축수를 분리하는 분리기이다.

​

8. 밸브의 종류

  ▣ 다음에서 지시하는 기기의 명칭을 각각 쓰시오.

  ㉮ 리프트 체크 밸브        ㉯ 글로브 밸브       ㉰ 공기 저장 탱크       ㉱ 안전 밸브

  ※ 공기저장 탱크는 에어탱크라고도 하며 안전밸브는 릴리프 밸브의 일종이다.

​

9. 기어 감속기

  ▣ 다음 기계 장치의 명칭을 쓰시오.

  ▣ 헬리컬 기어 감속기

    ※ 문제의 동영상은 헬리컬 기어 감속기를 나타낸 것이다.

​

10. 스크루 압축기

  ▣ 다음 기계 장치의 명칭을 쓰시오.

  ① 명칭 : 스크루 압축기

    ※ 스크루 압축기는 나사 압축기라고도 한다.

​

11. 송풍기

  ▣ 다음 기계 장치의 명칭을 쓰시오.

  ① 명칭 : 송풍기

    ※ 송풍기는 공기 기기로 블로어 (Blower)라고도 한다.

​

12. 기어 모터

  ▣ 다음 부품의 명칭과 특성 3가지를 쓰시오.

  ① 명칭 : 기어 모터

  ② 특성 ㉠ 구조가 간단하다.

               ㉡ 가격이 비교적 싸다.

               ㉢ 저압에 많이 이용되고 있다.

  ※ 기어 모터는 구조가 간단하고 가격이 저렴하며, 저압에 이용된다.

​

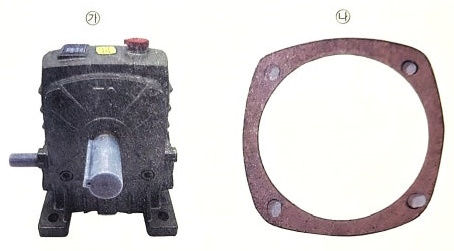

13. 웜 감속기

  ▣ 다음 기계장치 ㉮, ㉯의 명칭을 쓰시오.

  ㉮ 웜 감속기           ㉯ 개스킷

   ※ 웜 감속기는 효율은 나쁘나 감속비가 매우 크며, 개스킷은 밀봉 장치이다.

​

14. 웜 기어

  ▣ 다음 기계 요소 ㉮, ㉯의 명칭을 쓰시오.

  ㉮ 웜 (Worm)       ㉯ 웜 휠 (Worm wheel)

    ※ 웜과 웜 휠은 웜 감속기에 있다.

​

15. 체인식 무단 변속기

  ▣ 다음 ㉮, ㉯, ㉰의 명칭을 쓰시오.

  ㉮ 체인식 무단 변속기     ㉯ 사일런트 체인         ㉰ 베벨 기어

  ※ 체인식 무단 변속기는 PIV라고도 한다.

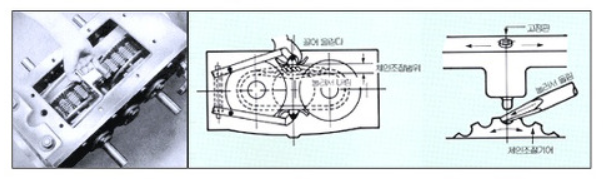

  ※ 체인 교체

  ※ 무단기어 감속원리

  ※ PIV : Particle Image Velocimetry, 입자 영상 유속계

​

16. 사이클로이드 감속기

  ▣ 다음 기계 장치의 명칭을 쓰시오.

  ① 명칭 : 사이클로이드 감속기

  ※ 사이클로이드 감속기는 내부가 매우 복잡하다.

  ※ 사이클로이드 : 원의 일정한 지점을 찍고 일정한 방향으로 회전했을 때 그 점이 그리는 곡선을 말한다.

  ※ Cyclo 감속기의 특징

    ⊙ 매끄러운 굴림 접촉 맞물림율이 인볼류트 기어 보다 2 ~ 3배 높고 충격 하중이 발생하여도 톱니에서 분산흡수하므로

         강하고 긴 수명의 감속기이다.

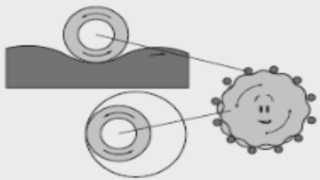

  ▣ 감속의 원리

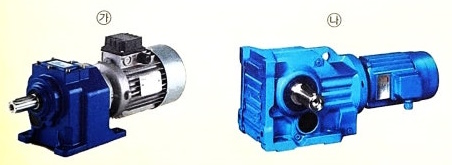

17. 감속기

  ▣ 다음 기계 장치의 명칭을 쓰시오.

  ㉮ 축평형 감속기          ㉯ 축직각 감속기

    ※ 감속기에는 모터의 축과 평행인 것과 직각인 것이 있다.

​

#감속기 #사이클로 #웜 #웜휠 #변속기 #사일런트체인 #베벨기어 #개스킷 #스크루압축기 #송풍기 #기어모터 #헬리컬기어 #체크밸브 #글로브밸브 #공기저장탱크 #안전밸브

#피스톤링 #밸런스웨이트 #커넥팅로드 #피스톤로드 #흡입필터 #공기압축기

1. 스퍼 기어

 ▣ 다음 부품의 명칭을 쓰시오.

 ① 명칭 : 스퍼 기어

  ※ 스퍼 기어 (Spur gear)는 평치차라고도 하며, 기어 열에서 기어열에서 큰 쪽 기어는 기어, 작은 쪽 기어는 피니언이라고

      한다.

  ※ spur : 박차, 원동력, 박차를 가하다.

  ※ 피니언 (Pinion) : 맞물리는 한 쌍의 크고 작은 톱니바퀴 가운데 작은 톱니바퀴.

​

2. 래크, 피니언

 ▣ 다음 부품 ⓐ, ⓑ 의 명칭과 운동 변환 방식을 쓰시오.

  ① 명칭 :  ⓐ 피니언         ⓑ 래크

  ② 변환방식 : 회전운동을 직선 운동으로 변환

  ※ 래크는 회전운동을 직선 운동으로 변환시켜 주며, 피치원 지름이 무한대인 기어이다.

​

3. 내접 기어

 ▣ 다음 요소의 명칭을 쓰시오.

 ① 명칭 : 내접 기업

 ※ 내접 기어는 두 축이 평행한 기어 중 감속비가 최대인 기어로 두 기어의 회전방향이 같다.

​

4. 헬리컬 기어

 ▣ 다음에서 보여주는 기계요소의 명칭과 특성 3가지를 쓰시오.

  ① 명칭 : 헬리컬 기어

  ② 특성

    ㉠ 이가 부드럽게 맞물린다.

    ㉡ 큰 힘을 전달할 수 있다.

    ㉢ 스러스트가 발생한다. (추력이 발생한다)

  ※ 헬리컬 기어는 스퍼 기어에 비해 큰 동력을 전달하고 소음도 적으나 추력이 발생하는 단점이 있다.

​

5. 유성 기어

▣ 다음 기계 요소의 명칭을 쓰시오.

  ① 명칭 : 유성기어

  ※ 유성 기어는 중심에 태양(Sun) 기어, 그 주위에 유성(Planet)기어 및 바깥에 링(Ring) 기어가 있다.

​

6. 스파이얼 베벨 기어

 ▣ 다음 부품의 명칭과 특성 2가지를 쓰시오.

  ① 명칭 : 스파이얼 베벨 기어

  ② 특징 : ㉠ 잇줄이 나선 모양이다.

                 ㉡ 운동이 부드럽다.

  ※ 스파이얼 베벨 기어는 직선 베벨 기어 잇줄이 나선 모양으로 된 베벨 기어로 한번에 접촉하는 물림 길이가 크기 때문에

       운동이 부드럽고, 고속 회전시 진동, 소음이 적다.

​

7. 백래시 측정 작업

 ▣ 다음은 무엇을 하는 작업이며, 행하는 이유 3가지를 쓰시오.

 ▣ 치합 측정 작업

  ※ 헬리컬 기어 치면에 블루 잉크를 도포한 후 회전시켜 측정하는 것으로 이 닿기 측정 작업, 콘텍트(contact) 측정 작업이

      라고도 한다.

​

9. V 벨트 크기

 ▣ 다음 부품의 크기 중 5가지를 쓰시오.

 ▣ M, A, B, C, D, E 중 5가지

  ※ V벨트 단면의 크기에는 M, A, B, C, D, E 6가지가 있으며, E형의 폭이 제일 크다.

​

10. V벨트 풀리

 ▣ 다음 기계 요소의 명칭을 쓰시오.

 ① 명칭 : 풀리

  ※ V 벨트 풀리

  ※ 풀리 (Pulley) : 바퀴에 홈을 파고 이에 줄을 걸어 돌려 물건을 움직이는 장치.

​

11. V 벨트 호칭

  ▣ 다음의 V 벨트 호칭에서 A와 B가 나타내는 것은 ?

   A : 호칭 번호, B : 벨트 길이

   ※ V 벨트 호칭은 단면 기호 - 호칭 번호 - 호칭 길이 순으로 나타낸다.

​

12. 타이밍 벨트

 ▣ 다음 요소의 명칭과 특성 3가지를 쓰시오.

  ① 명칭 : 타이밍 벨트

  ② 특성 ㉠ 동기 전동이 가능하다.

              ㉡ 미끄럼이 없다.

              ㉢ 정확한 속도비로 회전수를 전달한다.

  ※ 타이밍 벨트는 평벨트의 단점인 미끄럼을 없애고자 제작된 것으로 속도비가 일정하다.

​

13. 체인

  ▣ 다음 요소의 명칭과 특성 3가지를 쓰시오.

  ① 명칭 : 체인

  ② 특성 ㉠ 정확한 속도비로 전동한다.

               ㉡ 두 축이 평행할 때 사용한다.

               ㉢ 큰 동력을 전달한다.

   ※ 체인의 단점은 소음, 진동이 발생하는 것이다.

​

14. 사일런트 체인

  ▣ 다음 요소의 명칭과 특성 3가지를 쓰시오.

  ① 명칭 : 사일런트 체인 (Silent chain)

  ② 특성 : ㉠ 소음과 진동이 없다.

                 ㉡ 제작이 어렵고 무거우며, 비싸다.

                 ㉢ 고속 및 정숙한 운전이 가능하다.

  ※ 사일런트 체인은 소음, 진동이 발생하는 롤러 체인의 단점을 보완한 것으로 소음, 진동이 거의 없지만, 제작이 어렵고

       무거우며 가격이 비싸다.

​

15. 스프링 클립

  ▣ 다음 부품의 명칭을 쓰시오.

 ① 명칭 : 스프링 클립 (Spring clips)

   ※ 스프링 클립은 롤러 링크에 삽입된 핀 링크를 판 링크에 고정시킬 때 사용한다.

​

16. 롤러 체인과 스프로킷

 ▣ 다음에서 지시하는 부품의 명칭을 쓰시오.

  ㉮ 롤러 체인 (Roller chain)          ㉯ 스프로킷 (Sprocket)

  ※ 체인을 회전시키는 기어와 같은 형상의 회전체를 스프로킷이라 한다.

  ※ 스프로킷 (Sprocket) : 사슬 톱니 바퀴

​

#기어 #스퍼기어 #헬리컬기어 #베벨기어 #스포로킷 #타이밍벨트 #V벨트 #유성기어

#스파이럴베벨기어 #백래시 #피니언 #래크 #내접기어 #치합측정 #스프링클립

#사일런트벨트
