관계 (管系) 요소 정비 : 설비보전기사 동영상 필답

1. 배관 기호

 ▣ 다음에서 배관 기호 ㉮ STS, ㉯ SPP, ㉰ KS C 8401의 정확한 명칭을 쓰시오.



  ㉮ 배관용 스테인리스 강관 ㉯ 배관용 탄소 강관 ㉰ 강제 전선관

    ※ STS는 배관용 스테인리스 강관, SPP는 배관용 탄소 강관, KS C 8401은 강제 전선관이다.

​

2. 티 (Tee)

  ▣ 다음 기계 요소의 명칭을 쓰시오.



  ⊙ 정답 : 티, T

    ※ 배관용 부품으로 정 T이다. 줄임 T는 큰 지름과 작은 지름을 같이 표시한다.

​

3. 배관 연결

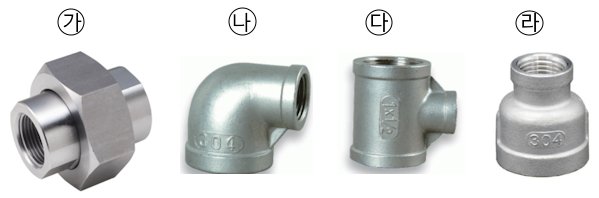

  ▣ 다음 부품 ㉮, ㉯, ㉰, ㉱ 의 명칭을 쓰시오.



        ㉮ 유니언 조인트               ㉯ 줄임 엘보                   ㉰ 줄임 티              ㉱ 줄임 소켓

         ※ ㉮는 유니언 ㉯ 이경 엘보 ㉰ 이경 티 ㉱ 리듀서라고도 한다.

​

4. 유니언 조인트

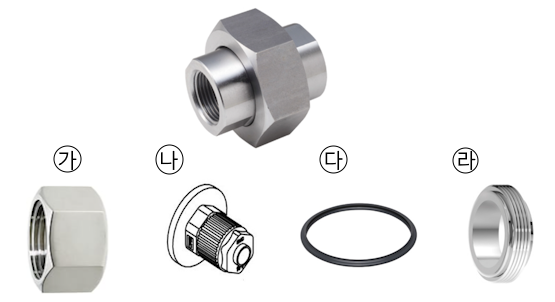

 ▣ 다음 요소의 명칭과 정확한 세부 명칭을 쓰시오.



  ① 명칭 : 유니언 조인트

  ② 부품 명칭 ㉮ 유니언 너트 ㉯ 유니언 플랜지 ㉰ 패킹 ㉱ 유니언 나사

     ※ 유니언 조인트의 구조



5. 브래킷 달림 롤러판 지지구

 ▣ 다음 요소의 명칭을 쓰시오.







 ▣ 브래킷 달림 롤러관 지지구

   ※ 브래킷 달림 롤러관 지지구는 가급적 지금이 큰 관에서 약간의 진동 등이 발생되는 곳에 사용한다.

​

6. 고정관 매달기

 ▣ 다음 기계 요소의 명칭을 쓰시오.



 ① 명칭 : 고정관 매달기

  ※ 고정관 매달기는 여러 개의 전선관 등을 천장에 매달 때 사용한다.

​

7. 게이트 밸브

 ▣ 다음에서 보여주는 밸브의 명칭과 밸브에서 스템과 시트의 운동형태, 사용상 단점 3가지를 쓰시오.



  ① 명칭 : 게이트 밸브

  ② 운동형태 : 직선 미끄럼 운동

  ③ 단점 ㉠ 밸브 개폐에 시간이 소요된다.

               ㉡ 마멸이 쉽다.

               ㉢ 수명이 짧다.

  ※ 게이트 밸브는 슬루스 밸브의 일종이다.

  ※ 슬루스 (Sluice) : 수문의 설치목적과 동일한 목적을 가지고 있으며, 슬루스는 제방을 가로질러 통수로를 설치하는

                                 방식이다.

​

8. 글로브 밸브

 ▣ 다음에서 보여주는 기계요소의 명칭을 쓰시오.

 ▣ 명칭 : 글로브 밸브

  ※ 글로브 밸브는 보통 밸브 박스가 구형으로 만들어져 있으며 주로 교축 기구로서 쓰인다.

      구조상 유로가 S형이고 유체의 저항이 커 압력 강하가 큰 단점이 있으나 개폐가 빠르고 구조가 간단하며 저렴하여

        많이 사용된다.

​

9. 앵글 밸브

 ▣ 다음에서 보여 주는 기계요소의 명칭을 쓰시오.



 ▣ 명칭 : 앵글 밸브

  ※ 앵글밸브는 L형 밸브라고도 하며, 관의 접속구가 직각으로 되어 있다.

​

10. 다이어프램 밸브, 스윙 체크 밸브

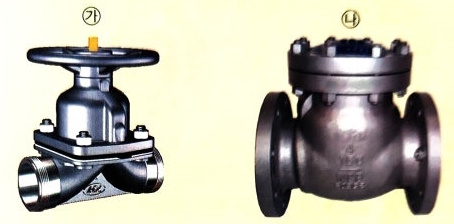

  ▣ 다음에서 보여주는 기계 요소 ㉮, ㉯의 명칭을 쓰시오.



  ▣ 명칭 :   ㉮ 다이어프램 밸브,                        ㉯ 스윙 체크 밸브

   ※ 다이어프램 밸브는 화학 액체 수송용이며, 스윙 체크 밸브는 역류 방지 제어용 이다.

​

11. 다이어 프램 밸브

  ▣ 다음 요소의 명칭과 장점 3가지를 쓰시오.



  ① 명칭 : 다이어프램 밸브

  ② 장점 ㉠ 내화학 약품성이 좋다.

               ㉡ 유체 흐름 저항이 적다.

               ㉢ 부식의 염려가 없다.

  ※ 다이어 프램 밸브는 각종 화학류 액체 수송용으로 사용된다.

​

12. 버터 플라이 밸브

  ▣ 다음 부품 명칭을 쓰시오.



  ▣ 명칭 : 버터플라이 밸브

  ※ 버터플라이 밸브는 원형 밸브판의 지름을 축으로 하여 밸브판을 회전시킴으로써 유량을 조절하는 밸브이나 기밀을

       완전하게 하는 것은 곤란하다.

​

13. 스윙(식) 체크 밸브

  ▣ 다음 기계요소의 형식과 명칭을 쓰시오.



   ▣ 형식 · 명칭 : 스윙(식) 체크 밸브

      ※ 스윙(식) 체크밸브의 밸브체는 힌지 핀에 의해 지지되는 구조이다.

​

14. 볼 밸브

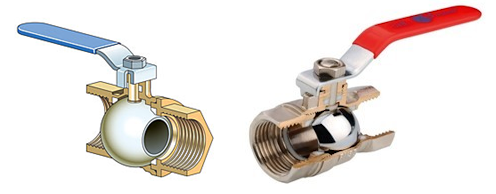

  ▣ 다음의 기계요소의 명칭과 이음 형식을 쓰시오.



  ① 명칭 : 볼 밸브

  ② 이음 형식 : 나사 이음

     ※ 볼 밸브는 가스 차단용, 드레인용 등으로 사용된다.

​
