전동 장치 요소 정비 : 설비보전기사 동영상 필답

1. 스퍼 기어

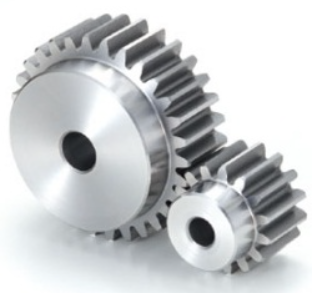

 ▣ 다음 부품의 명칭을 쓰시오.



 ① 명칭 : 스퍼 기어

  ※ 스퍼 기어 (Spur gear)는 평치차라고도 하며, 기어 열에서 기어열에서 큰 쪽 기어는 기어, 작은 쪽 기어는 피니언이라고

      한다.

  ※ spur : 박차, 원동력, 박차를 가하다.

  ※ 피니언 (Pinion) : 맞물리는 한 쌍의 크고 작은 톱니바퀴 가운데 작은 톱니바퀴.

​

2. 래크, 피니언

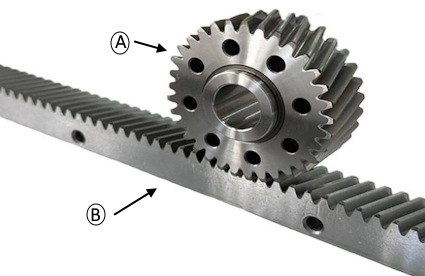

 ▣ 다음 부품 ⓐ, ⓑ 의 명칭과 운동 변환 방식을 쓰시오.



  ① 명칭 :  ⓐ 피니언         ⓑ 래크

  ② 변환방식 : 회전운동을 직선 운동으로 변환

  ※ 래크는 회전운동을 직선 운동으로 변환시켜 주며, 피치원 지름이 무한대인 기어이다.

​

3. 내접 기어

 ▣ 다음 요소의 명칭을 쓰시오.



 ① 명칭 : 내접 기업

 ※ 내접 기어는 두 축이 평행한 기어 중 감속비가 최대인 기어로 두 기어의 회전방향이 같다.

​

4. 헬리컬 기어

 ▣ 다음에서 보여주는 기계요소의 명칭과 특성 3가지를 쓰시오.



  ① 명칭 : 헬리컬 기어

  ② 특성

    ㉠ 이가 부드럽게 맞물린다.

    ㉡ 큰 힘을 전달할 수 있다.

    ㉢ 스러스트가 발생한다. (추력이 발생한다)

  ※ 헬리컬 기어는 스퍼 기어에 비해 큰 동력을 전달하고 소음도 적으나 추력이 발생하는 단점이 있다.

​

5. 유성 기어

▣ 다음 기계 요소의 명칭을 쓰시오.



  ① 명칭 : 유성기어

  ※ 유성 기어는 중심에 태양(Sun) 기어, 그 주위에 유성(Planet)기어 및 바깥에 링(Ring) 기어가 있다.

​

6. 스파이얼 베벨 기어

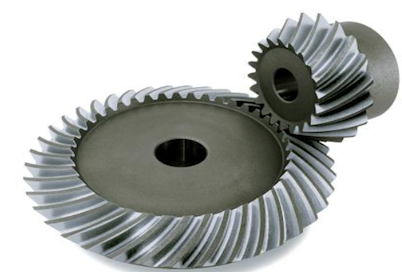

 ▣ 다음 부품의 명칭과 특성 2가지를 쓰시오.



  ① 명칭 : 스파이얼 베벨 기어

  ② 특징 : ㉠ 잇줄이 나선 모양이다.

                 ㉡ 운동이 부드럽다.

  ※ 스파이얼 베벨 기어는 직선 베벨 기어 잇줄이 나선 모양으로 된 베벨 기어로 한번에 접촉하는 물림 길이가 크기 때문에

       운동이 부드럽고, 고속 회전시 진동, 소음이 적다.

​

7. 백래시 측정 작업

 ▣ 다음은 무엇을 하는 작업이며, 행하는 이유 3가지를 쓰시오.



  ① 작업명 : 백래시 측정 작업

  ② 이유 ㉠ 각 부품간 간섭 제거

               ㉡ 진동, 충격 방지

               ㉢ 가공상 오차 등으로 인한 변형 방지

  ※ 백래시 측정 방법에는 문제의 원주 백래시를 측정하는 방법과 실납을 기어 사이에 키운 후 회전시켜 실납의 두께를

      측정하는 방법 두가지가 있다.

​

8. 치합 측정

 ▣ 다음은 무슨 작업인가 ?



 ▣ 치합 측정 작업

  ※ 헬리컬 기어 치면에 블루 잉크를 도포한 후 회전시켜 측정하는 것으로 이 닿기 측정 작업, 콘텍트(contact) 측정 작업이

      라고도 한다.

​

9. V 벨트 크기

 ▣ 다음 부품의 크기 중 5가지를 쓰시오.



 ▣ M, A, B, C, D, E 중 5가지

  ※ V벨트 단면의 크기에는 M, A, B, C, D, E 6가지가 있으며, E형의 폭이 제일 크다.

​

10. V벨트 풀리

 ▣ 다음 기계 요소의 명칭을 쓰시오.





 ① 명칭 : 풀리

  ※ V 벨트 풀리

  ※ 풀리 (Pulley) : 바퀴에 홈을 파고 이에 줄을 걸어 돌려 물건을 움직이는 장치.

​

11. V 벨트 호칭

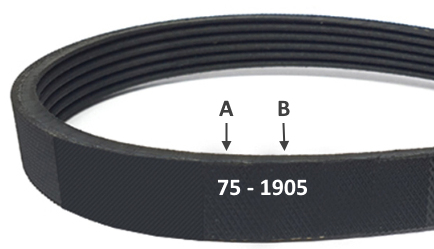

  ▣ 다음의 V 벨트 호칭에서 A와 B가 나타내는 것은 ?



   A : 호칭 번호, B : 벨트 길이

   ※ V 벨트 호칭은 단면 기호 - 호칭 번호 - 호칭 길이 순으로 나타낸다.

​

12. 타이밍 벨트

 ▣ 다음 요소의 명칭과 특성 3가지를 쓰시오.



  ① 명칭 : 타이밍 벨트

  ② 특성 ㉠ 동기 전동이 가능하다.

              ㉡ 미끄럼이 없다.

              ㉢ 정확한 속도비로 회전수를 전달한다.

  ※ 타이밍 벨트는 평벨트의 단점인 미끄럼을 없애고자 제작된 것으로 속도비가 일정하다.

​

13. 체인

  ▣ 다음 요소의 명칭과 특성 3가지를 쓰시오.



  ① 명칭 : 체인

  ② 특성 ㉠ 정확한 속도비로 전동한다.

               ㉡ 두 축이 평행할 때 사용한다.

               ㉢ 큰 동력을 전달한다.

   ※ 체인의 단점은 소음, 진동이 발생하는 것이다.

​

14. 사일런트 체인

  ▣ 다음 요소의 명칭과 특성 3가지를 쓰시오.



  ① 명칭 : 사일런트 체인 (Silent chain)

  ② 특성 : ㉠ 소음과 진동이 없다.

                 ㉡ 제작이 어렵고 무거우며, 비싸다.

                 ㉢ 고속 및 정숙한 운전이 가능하다.

  ※ 사일런트 체인은 소음, 진동이 발생하는 롤러 체인의 단점을 보완한 것으로 소음, 진동이 거의 없지만, 제작이 어렵고

       무거우며 가격이 비싸다.

​

15. 스프링 클립

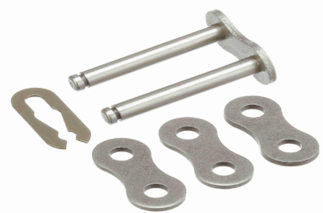

  ▣ 다음 부품의 명칭을 쓰시오.



 ① 명칭 : 스프링 클립 (Spring clips)

   ※ 스프링 클립은 롤러 링크에 삽입된 핀 링크를 판 링크에 고정시킬 때 사용한다.

​

16. 롤러 체인과 스프로킷

 ▣ 다음에서 지시하는 부품의 명칭을 쓰시오.



  ㉮ 롤러 체인 (Roller chain)          ㉯ 스프로킷 (Sprocket)

  ※ 체인을 회전시키는 기어와 같은 형상의 회전체를 스프로킷이라 한다.

  ※ 스프로킷 (Sprocket) : 사슬 톱니 바퀴

​
