장치 정비 : 설비보전기사 동영상 필답

1. 공기 압축기

  ▣ 다음에서 지시하는 설비 ㉮의 명칭과 부품 ㉯, ㉰의 명칭을 쓰시오.



  ㉮ 공기 압축기           ㉯ 흡입 필터               ㉰ 피스톤

   ※ ㉮ 는 피스톤 공기압축기이다.

​

2. 흡입필터

  ▣ 다음 부품의 명칭과 용도를 쓰시오.



  ① 흡입 필터

  ② 용도 : 나뭇잎 등의 흡입 방지

    ※ 공기 압축기에 나뭇잎 등의 흡입을 방지하기 위해 흡입 필터가 부착되어 있다.

​

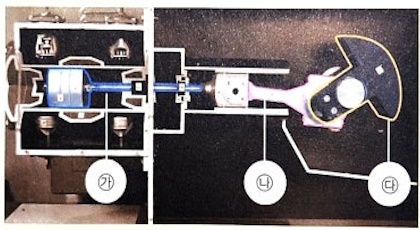

3. 피스톤 로드 등

  ▣ 다음 ㉮, ㉯ 의 부품 명칭을 쓰시오.



   ※ 문제의 동영상은 피스톤 공기압축기의 내부 구조를 나타낸 것이다.

​

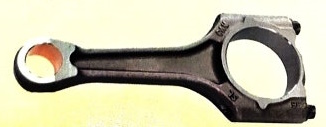

4. 커넥팅 로드

   ▣ 다음 부품의 명칭을 쓰시오.



 ① 명칭 : 커넥팅 로드 (Connecting rod) ※ rod : 막대, 목재·금속 등의 가느다란 막대

     ※ 커넥팅 로드는 연접봉이라고도 한다.

​

5. 밸런스 웨이트

  ▣ 다음에서 지시하는 부품의 역할을 쓰시오.



  ⊙ 밸런스 웨이트

    ※ 피스톤 축의 무게 중심을 평형시키기 위해 있는 것으로 플라이 휠 효과라고도 한다.

​

6. 피스톤 링

  ▣ 다음에서 지시하는 부품 ㉮, ㉯의 명칭을 쓰시오.



  ㉮ 가이드 링              ㉯ 피스톤 링

  ※ 문제의 동영상은 피스톤 공기 압축기에서 피스톤 축의 구조를 나타낸 것이다.

​

7. 애프터 쿨러

  ▣ 다음에서 지시하는 부품 ㉮, ㉯의 명칭을 쓰시오.





  ㉮ 애프터 쿨러 (After cooler) - 냉각기 ㉯ 응축수 세퍼레이터 (Seperator) - 분리기

  ※ 애프터 쿨러는 냉각기라고도 하며, 응축수 세퍼레이터는 공기 내의 응축수를 분리하는 분리기이다.

​

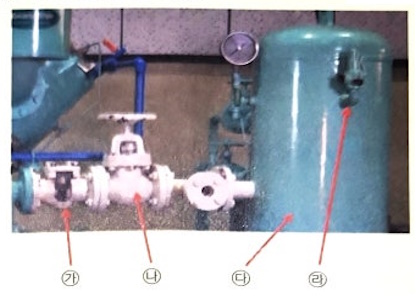

8. 밸브의 종류

  ▣ 다음에서 지시하는 기기의 명칭을 각각 쓰시오.



  ㉮ 리프트 체크 밸브        ㉯ 글로브 밸브       ㉰ 공기 저장 탱크       ㉱ 안전 밸브

  ※ 공기저장 탱크는 에어탱크라고도 하며 안전밸브는 릴리프 밸브의 일종이다.

​

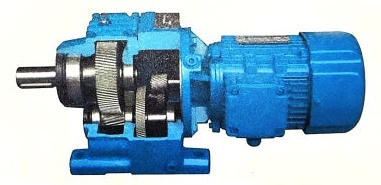

9. 기어 감속기

  ▣ 다음 기계 장치의 명칭을 쓰시오.



  ▣ 헬리컬 기어 감속기

    ※ 문제의 동영상은 헬리컬 기어 감속기를 나타낸 것이다.

​

10. 스크루 압축기

  ▣ 다음 기계 장치의 명칭을 쓰시오.



  ① 명칭 : 스크루 압축기

    ※ 스크루 압축기는 나사 압축기라고도 한다.

​

11. 송풍기

  ▣ 다음 기계 장치의 명칭을 쓰시오.



  ① 명칭 : 송풍기

    ※ 송풍기는 공기 기기로 블로어 (Blower)라고도 한다.

​

12. 기어 모터

  ▣ 다음 부품의 명칭과 특성 3가지를 쓰시오.



  ① 명칭 : 기어 모터

  ② 특성 ㉠ 구조가 간단하다.

               ㉡ 가격이 비교적 싸다.

               ㉢ 저압에 많이 이용되고 있다.

  ※ 기어 모터는 구조가 간단하고 가격이 저렴하며, 저압에 이용된다.

​

13. 웜 감속기

  ▣ 다음 기계장치 ㉮, ㉯의 명칭을 쓰시오.





  ㉮ 웜 감속기           ㉯ 개스킷

   ※ 웜 감속기는 효율은 나쁘나 감속비가 매우 크며, 개스킷은 밀봉 장치이다.

​

14. 웜 기어

  ▣ 다음 기계 요소 ㉮, ㉯의 명칭을 쓰시오.



  ㉮ 웜 (Worm)       ㉯ 웜 휠 (Worm wheel)

    ※ 웜과 웜 휠은 웜 감속기에 있다.

​

15. 체인식 무단 변속기

  ▣ 다음 ㉮, ㉯, ㉰의 명칭을 쓰시오.



  ㉮ 체인식 무단 변속기     ㉯ 사일런트 체인         ㉰ 베벨 기어

  ※ 체인식 무단 변속기는 PIV라고도 한다.



  ※ 체인 교체



  ※ 무단기어 감속원리



  ※ PIV : Particle Image Velocimetry, 입자 영상 유속계

​

16. 사이클로이드 감속기

  ▣ 다음 기계 장치의 명칭을 쓰시오.



  ① 명칭 : 사이클로이드 감속기

  ※ 사이클로이드 감속기는 내부가 매우 복잡하다.

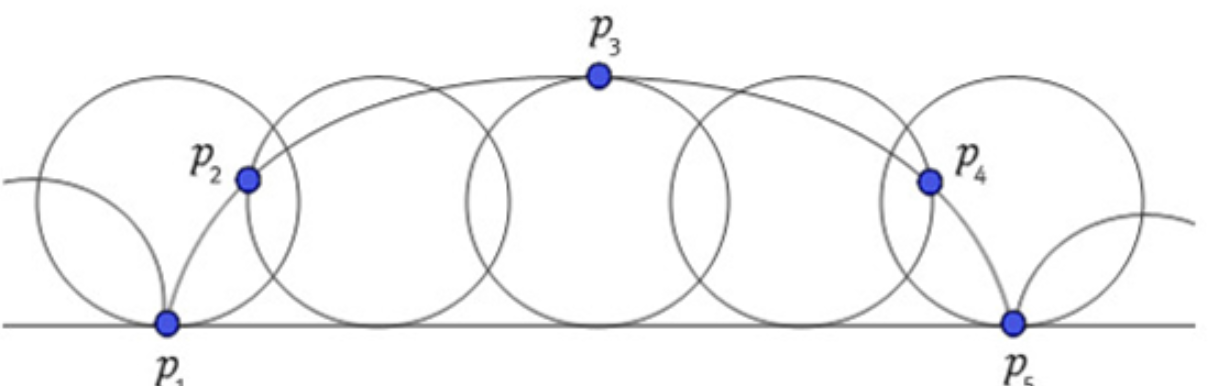

  ※ 사이클로이드 : 원의 일정한 지점을 찍고 일정한 방향으로 회전했을 때 그 점이 그리는 곡선을 말한다.



  ※ Cyclo 감속기의 특징

    ⊙ 매끄러운 굴림 접촉 맞물림율이 인볼류트 기어 보다 2 ~ 3배 높고 충격 하중이 발생하여도 톱니에서 분산흡수하므로

         강하고 긴 수명의 감속기이다.



  ▣ 감속의 원리



17. 감속기

  ▣ 다음 기계 장치의 명칭을 쓰시오.



  ㉮ 축평형 감속기          ㉯ 축직각 감속기

    ※ 감속기에는 모터의 축과 평행인 것과 직각인 것이 있다.

​
