【발신기】

1. 발신기

  ▣ 화재발생신호를 수신기 또는 중계기에 수동으로 발신하는 장치

2. P형 발신기

  ▣ 수동으로 각 발신기의 공통신호를 수신기 또는 중계기에 발신하는 것으로 발신과 동시에는 전화통화가 되지

       아니하는

   ※ 예전에는 R형, M형이 있었으나 모두 없어지고 P형만 남았다.

3. P형 발신기의 구성



[구성요소]

   ⊙ 누름스위치 : 수동조작에 의하여 수신기에 화재신호를 발신하는 장소

   ⊙ 응답확인램프 : 발신기의 신호가 수신기에 전달되었는가를 확인하여 주는 램프

   ⊙ 전화잭 : 수신기와 상호연락의 필요성이 있을 때 전화기를 사용하여 통화할 수 있는 잭

   ⊙ 보호판 : 스위치를 보호하기 위한 것

   ⊙ 명판

   ⊙ 외함

4. 발신기의 설치기준

  ① 조작이 쉬운 장소에 설치하고, 스위치는 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 높이에 설치할 것

  ② 특정소방대상물의 층마다 설치하되, 해당 특정소방대상물의 각 부분으로 부터 하나의 발신기 까지 수평거리가 25 [m]

       이하가 되도록 할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 40 [m] 이상일 경우에는 추가로 설치할 것

  ③ 기둥 또는 벽이 설치되지 아니한 대형 공간의 경우에는 발신기는 설치대상 장소의 가장 가까운 장소의 벽 또는 기둥

       등에 설치할 것

  ④ 발신기의 위치를 표시하는 표시등은 함의 상부에 설치하되, 그 불빛은 부착면으로 부터 15 [°] 이상의 범위 안에서 부착

       지점으로 부터 10 [m] 이내의 어느 곳에서도 쉽게 식별 할 수 있는 적색등으로 할 것

【 출제예상문제 】

문 1. P형 발신기의 구성요소 4가지를 쓰시오.

   ① 누름스위치     ② 응답 확인 #램프     ③ 전화잭     ④ 보호판

문 2. 다음 그림은 P형 발신기의 외형을 나타낸 것이다. ①, ② 의 명칭을 쓰고 그 용도를 간단히 설명하시오.



   ① 응답확인램프 (LED) : 화재신호가 수신기에 전달되었는지 확인해 주는 램프

   ② 누름 #스위치 : 수동조작에 의하여 수신기에 화재신호를 보내는 장치

문 3. P형 발신기를 눌렀더니 지구경종이 울렸다. 수신기에서 지구경종의 경보를 정지시키기 위하여 복구스위치를 작동

        시켰으나 경보가 정지되지 않고 있을 경우 먼저 확인해야 하는 것은 무엇인가 ?

  [답안작성]     P형 발신기의 누름 스위치가 복구 되었는지 확인한다.

문 4. 그림은 지하 2층, 지상 5층 (상가 및 사무실) 건물의 옥내소화전함(자동기동방식)과 함께 설치된 P형 발신기 세트 등

          의 외관이다. 다음 물음에 답하시오.



  가. 도면에서 "L"은 무엇인지, 명칭, 용도 및 평상시 점등여부를 쓰시오.

    ① 명칭 : #표시등

    ② 용도 : 옥내소화전설비의 위치 표시

    ③ 평상시 점등여부 : 점등

  나. 도면에서 "A"의 명칭은 무엇이며, 이것은 어느 경우에 점등하는지 4가지만 쓰시오.

    ① 명칭 : 기동표시등

    ② 점등되는 경우 : 방수구 개방시, 펌프 기동시, 배관 누수시, 압력스위치 고장시

  다. 도면에서 "T"의 명칭은 무엇이며 그 사용법은 어떠한가 ?

    ① 명칭 : #전화잭

    ② 용도 : 송수화기를 전화잭에 꽂으면 수신기에 부저가 울려서 수신기와 상호 통화 가능

  라. 발신기의 "P"를 누르면 어떤 것들이 작동되어서 인명을 대피시킬 수 있도록 하는지 쓰시오. : 음향장치, 시각경보장치

문 5. 자동화재탐지설비의 발신기 설치기준 2가지를 쓰시오.

  [답안작성]

    ① 특정소방대상물의 각 층마다 설치하고 수평거리 25 [m] 이하가 되도록 한다.

    ② 조작이 쉬운 장소에 설치하고 조작부 스위치는 바닥으로 부터 0.8 [m] 이상 1.5 [m] 이하의 높이에 설치한다.

【 중계기 】

1. 중계기

  ▣ 감지기 또는 발신기 (M형 발신기 제외)의 작동에 의한 신호 또는 가스누설경보기의 탐지부에서 발하여진 가스누설

       신호를 받아 이르 수신기 (M형 수신기 제외), 가스누설경보기, 자동소화설비의 제어반에 발신하며 소화설비, 제연

       설비, 그밖에 이와 유사한 방재설비에 제어신호를 발하는 장치



2. 중계기의 구조 및 기능

   ① 정격전압이 60 [V]를 넘는 중계기의 외함에는 접지단자를 설치할 것

   ② 예비전원회로에는 단락사고 등으로 부터 보호하기 위한 퓨즈를 설치할 것

   ③ 화재신호에 영향을 미칠 우려가 있는 조작부는 설치하지 아니할 것

   ④ 수신개시로 부터 발신개시까지의 시간은 5초 이내일 것

3. 중계기의 설치기준

   ① 수신기에서 직접 감지기회로의 도통시험을 행하지 아니하는 것에 있어서는 수신기와 감지기 사이에 설치할 것

   ② 조작 및 점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 장소에 설치할 것

   ③ 수신기에 따라 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원입력측의 배선에 과전류차단기

        를 설치하고 해당 전원이 즉시 수신기에 표시되는 것으로 하며, 상용전원 및 예비전원의 시험을 할 수 있도록 할 것



4. 중계기의 설치장소

가. 분산형 중계기의 설치장소

   ① 발신기 세트함 (단독형 또는 옥내소화전 내장형) 내부

   ② #스프링클러 설비의 접속박스 내부 또는 svp (수퍼비죠리 판넬) 내부

   ③ 가스계소화설비 (CO2, 할론, 할로겐 화합물 및 불활성기체 소화설비) 수동조작함 내부

   ④ #제연댐퍼 수동조작함 내부

   ⑤ #배연창 , #방화셔터 , 연동제어기 내부

   ⑥ 중계기 전용함 설치시 전용함 내부



나. 집합형 중계기의 설치장소

   ▣ #전기피트 (Pit)실 또는 E.P.S (Electrical Piping Shaft)실 내부

5. P형 중계기와 R형 중계기

  ① P형 중계기 : 연기감지기, 가스누설경보기의 탐지부 또는 특수감지기가 중계기를 이용하는 형식으로 이들 신호를 증폭

                           하거나 기동회로(구동회로)용의 신호 송출이나 기동회로용 전원을 공급하는 등, 감지기나 가스누설경보

                           기의 탐지부의 발신신호를 수신기에 중계하는 역할을 맡고 있는 중계기

  ② R형 중계기 : 고유신호를 갖고 있는 것으로 감지기 또는 P형 발신기의 신호를 공통의 신호선을 통해 R형 수신기에

                             발신하는 역할을 하는 중계기

6. 중계기에 사용해서는 안 되는 회로방식

   ① 접지전극에 직류전류를 통하는 회로방식

   ② 중계기에 접속되는 외부배선과 다른 설비의 외부배선을 공용하는 회로방식 (단, 화재신호, 가스누설신호 및 제어신호

        의 전달에 영향을 미치지 아니하는 것 제외)

7. 중계기의 시험

   ① 주위온도시험 : - 10 [℃] ~ 50 [℃] 범위의 주위온도에서 기능에 이상이 없을 것

   ② 반복시험 : 정격전압에서 정격전류를 흘리고 2,000회 작동반복시험을 하는 경우 기능에 이상이 없을 것

   ③ #절연저항 시험 : 직류 500 [V] 절연저항계에서 절연된 충전부와 외함간 및 절연된 선로간의 절연저항을 측정하여

                                    20 [MΩ] 이상일 것

   ④ #절연내력시험

   ⑤ #방수시험



[참고] 중계기

가. 중계기별 비교

구 분
집합형
분산형
입력전원
외부전원 (AC 220 [V])
수신기 전원 (DC 24 [V])
정류장치
있음
없음
전원공급사고
내장된 예비전원에 의해 정상적인 동작 수행
중계기 전원선로 사고시 해당 계통 전체 시스템 마비
외형크기
대형
소형
회로수
대용량 (30 ~ 40 회로)
소용량 (5회로 미만)
설치방식
전기피트(Pit) 등에 설치
발신기함에 내장하거나 별도의 중계기 격납함에 설치
적용대상
① 전압강하가 우려되는 대규모 건축물
① 수신기와 거리가 먼 초고층  건축물
① 대단위 아파트 단지
② 전기피트(Pit)가 없는 건축물
③ 객실별로 아날로그 감지기를  설치한 호텔
설치
비용
중계기 가격
적게 소요
많이 소요
배관·배선 비용
많이 소요
적게 소요

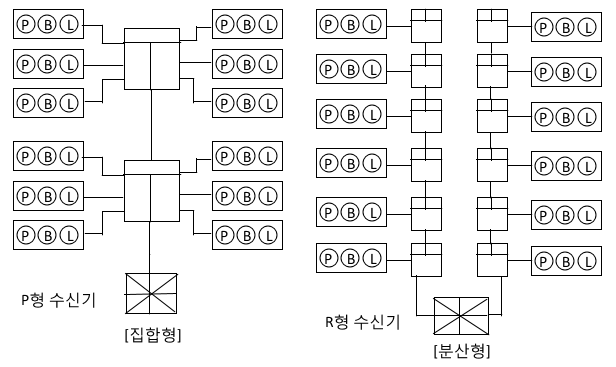

나. 중계기별 회로구성의 예



【 출제 예상 문제 】

1. 자동화재탐지설비 중계기의 설치기준 3가지를 쓰시오

   ① 수신기에서 직접 감지기로의 도통시험을 하지 아니하는 것에 있어서는 수신기와 감지기 사이에 설치할 것

   ② 조작과 점검이 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

   ③ 수신기에 따라 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원 입력측의 배선에 과전류차단기

        를 설치하고 해당 전원의 정전이 즉시 수신기에 표시되는 것으로 하며, 상용전원 및 예비전원의 시험을 할 수 있도록

        할 것

2. 자동화재탐지설비의 중계기에 반드시 설치하여야 할 시험장치를 쓰시오.

   ① 사용전원 시험

   ② 예비전원 시험

3. 다음은 자동화재탐지설비의 중계기의 설치기준에 대한 내용이다. ( )안에 알맞은 말을 쓰시오.

   가. 수신기에서 직접 감지기회로의 도통시험을 하지 아니하는 것에 있어서는 (① 수신기와 감지기) 사이에 설치할 것

   나. 수신기에 따라 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원 입력측 배선에 (② 과전류차단

         기)를 설치하고 해당 전원의 정전이 즉시 수신기에 표시되는 것으로 하며, (③ #상용전원#예비전원 )의 시험을 할

         수 있도록 할 것

4. 분산형 중계기의 설치장소 4가지를 쓰시오.

   ① #발신기 세트함 (단독형 또는 옥내소화전 내장형) 내부

   ② 스프링클러설비의 접속박스 내부 또는 SVP (수퍼비죠리판넬) 내부

   ③ 가스계소화설비 (CO2, #할론 , 할로겐화합물 및 불활성기체 #소화설비 ) 수동조작함 내부

   ④ 제연댐퍼 수동조작함 내부

5. #자동화재탐지설비#중계기 설치기준이다. 다음 각 물음에 답하시오.

   가. 수신기에서 직접 감지기회로의 도통시험을 하지 아니하는 것에 있어서는 어디에 설치하는가 ?

          #수신기#감지기 사이

   나. 수신시에 의하여 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원 입력 측의 배선에 무엇을

        설치하여야 하는가 ? 과전류차단기

   다. 중계기는 수신개시로 부터 발신개시까지의 시간은 몇 초 이내이어야 하는가 ? 5초

반응형
반응형

1. 발신기

가. 발신기의 정의 ★★♣

   ▣ 화재 발생신호를 수신기 또는 중계기에 수동으로 발신하는 것

나. #발신기 의 분류 ♣

 [발신기]

  ⊙ P형 : 예전에는 T형, M형이 있었는데 없어져서 현재는 P형만 남아 있다.

    ◈ 무선식 : 전파에 의해 신호를 송·수신하는 방식의 것

 ① P형 1급 발신기



   ⊙ 구성요소 : 보호판, 누름스위치, 전화잭, 응답확인램프, 외함, 명판

 ② P형 2급 발신기



    ※ 발신기의 내부단자가 아닌 것은 ?

     ▣ 공통단자, 회로(지구), 응답(발신기), 전화

        ⊙ 답 : #경종

다. 발신기

  <구성요소> ♣

    ⊙ #누름스위치, #응답확인램프, 전화잭, #명판, 보호판, #외함

   ※ P형 1급 발신기와 P형 2급 발신기의 비교

구분
비 교
P형 1급 발신기
⊙ P형 1급 수신기 또는 R형 수신기에 연결
⊙ 누름스위치, 응답확인램프, 전화잭, 명판, 보호판, 외함으로 구성
P형 2급 발신기
⊙ P형 2급 수신기에 연결
⊙ 누름스위치, 명판, 보호판, 외함으로 구성

라. 발신기의 구조 및 일반 기능

  ① 작동이 확실하고 취급 · 점검이 쉬워야 하며, 현저한 잡음이나 장해전파를 발하지 아니 하여야 한다. 또한 먼지, 습기,

      곤충 등에 의하여 기능에 영향을 받지 아니하여야 한다.

  ② 보수 및 부속품의 교체가 쉬워야 한다. (단, 방수형 및 방폭형은 제외)

  ③ 부식에 의하여 기계적 기능에 영향을 초래할 우려가 있는 부분은 칠, 도금 등으로 유효하게 내식가공을 하거나 방청

       가공을 하여야 하며, 전기적 기능에 영향이 있는 단자, 나사 및 와셔 등은 동합금이나 이와 동등 이상의 내식성능이

       있는 재질을 사용하여야 한다.

  ④ 외함은 불연성 또는 난연성 재질로 만들어져야 한다.

    ㉠ 발신기의 외함에 강판을 사용하는 경우에는 다음에 기재된 두께 이상의 강판을 사용하여야 한다. (단, 합성수지를

         사용하는 경우에는 강판의 2.5배 이상의 두께)

     ⊙ 외함 : 1.2 [㎜] 이상

     ⊙ 직접 벽면에 접하여 벽속에 매립되는 외함의 부분은 1.6 [㎜] 이상

   ㉡ 발신기의 외함에 합성수지를 사용하는 경우에는 (80±2) [℃]의 온도에서 열로 인한 변형이 생기지 아니하여야 하며,

        자기소화성이 있는 재료이어야 한다. (단, 발신기의 누름판, 부품 및 표시명판은 제외)

  ⑤ 기기내의 배선은 충분한 전류용량을 갖는 것으로 하여야 하며, 배선의 접속이 정확하고 확실하여야 한다.

  ⑥ 극성이 있는 경우에는 오접속을 방지하기 위하여 필요한 조치를 하여야 한다.

  ⑦ 전선 이외의 전류가 흐르는 부분과 가동축 부분의 접촉력이 충분하지 아니한 곳에는 접촉부의 접촉 불량을 방지하기

       위한 적당한 조치를 하여야 한다.

마. 발신기의 설치기준 ★★★♣

  ① 조작이 쉬운 장소에 설치하고 스위치는 바닥으로 부터 0.8[m] 이상, 1.5[m] 이하의 높이에 설치할 것

  ② 특정 소방대상물의 층마다 설치하되, 해당 특정 소방대상물의 각 부분으로 부터 하나의 발신기까지 수평거리가 25[m]

       이하가 되도록 할 것. 다만, 복도 또는 별도로 구획된 실(방)로서 보행거리가 40[m] 이상인 경우에는 추가로 설치할 것

  ③ 기둥 또는 벽이 설치되지 아니한 대형공간의 경우 발신기는 설치대상 장소의 가장 가까운 장소의 벽 또는 기둥 등에

       설치할 것

  ④ #발신기 의 위치를 표시하는 표시등은 함의 상부에 설치하되 그 불빛은 부착면으로 부터 15˚ 이상의 범위안에서 부착

      지점으로 부터 10[m] 이내의 어느 곳에서도 쉽게 식별할 수 있는 #적색등 으로 할 것 (하부에 설치 ×)

#표시등 의 색 ★★★

구 분
색상
기타 표시등
적색
#가스누설경보기 의 누설등, 지구등
황색

바. 발신기의 작동 기능

  ① 발신기의 조작부는 작동스위치의 동작방향으로 가하는 힘이 2[㎏]을 초과하고 8[㎏] 이하인 범위에서 확실하게 동작

      되어야 하며, 2[㎏]의 힘을 가하는 경우 동작되지 아니하여야 한다. 이 경우 누름판이 있는 구조로서 손끝으로 눌러

      작동하는 방식의 작동 스위치는 누름판을 포함한다.

  ② 발신기는 조작부의 작동 스위치가 작동되는 경우 화재신호를 전송하여야 하며, 발신기는 발신기의 확인 장치에 화재

      신호가 전송되었음을 표기하여야 한다.

  ③ 발신기는 화재신호의 전송에 지장을 주지 아니하고 수신기와 상호 전화연락이 가능하여야 한다.

사. P형 발신기에 사용하는 회선

  ① 회로선 (지구선, 신호선)   ② 공통선 (회로공통선, 지구공통선)   ③ 발신기선 (응답선)  ④ 전화선

【발신기 출제 예상문제】

 1. 자동화재탐지설비의 화재안전기준에서 사용하는 용어의 정의로 틀린 것은 ? ① ★★

   ① 발신기란 화재발생신호를 수신기에 자동으로 발신하는 것을 말한다.

   ② 경계구역이란 특정 소방대상물 중 화재신호를 발신하고 그 신호를 수신 및 유효하게 제어할 수 있는 구역을 말한다.

   ③ 거실이란 거주 · 집무 · 작업 · 집회 · 오락 그밖에 이와 유사한 목적을 위하여 사용하는 방을 말한다.

   ④ 중계기란 감지기·발신기 또는 전기적 접점 등의 작동에 따른 신호를 받아 이를 수신기의 제어반에 전송하는 장치를

        말한다.

2. 중계기

가. 중계기의 정의

  ▣ 감지기 또는 발신기 작동에 의한 신호 또는 가스누설경보기의 탐지부에서 발하여진 가스누설신호를 받아 이를 수신기,

       가스누설경보기, 자동화재소화설비의 제어반에 발신하며, #소화설비, #제연설비, 그밖에 이와 유사한 방재설비에

       제어신호를 발하는



나. 중계기의 구조 및 기능

   ① #정격전압 60[V]를 넘는 중계기의 외함에는 접지단자를 설치할 것

   ② 예비전원회로에는 단락사고 등으로 부터 보호하기 위한 퓨즈를 설치할 것 (개폐기 ×)

   ③ 화재신호에 영향을 미칠 우려가 있는 조작부는 설치하지 아니할 것 (설치할 것 ×)

   ④ 수신개시로 부터 발신개시까지의 시간은 5초 이내일 것 (20초 이내 ×)

다. 중계기의 예비 전원

  ▣ 축전지의 충전시험 및 방전시험은 방전종지전압을 기준하여 시작한다. 이 경우 방전 종지전압이라 함은 원통형

       니켈카드뮴 축전지는 셀당 1.0[V]의 상태를, 무보수 밀폐형 연축전지는 단전지당 1.75 [V]의 상태를 말한다.

라. 중계기의 설치기준 (NFSC 203 제 6조) ★★♣

  ① 수신기에서 직접 감지기 회로의 도통시험을 행하지 아니하는 것에 있어서는 수신기와 감지기 사이에 설치할 것

  ② 조작 및 점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 장소에 설치할 것

  ③ #수신기 에 따라 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원 입력측의 배선에 과전류

       차단기를 설치하고 해당 전원의 정전이 즉시 수신기에 표시되는 것으로 하며 상용전원 및 예비전원의 시험을

       할 수 있도록 할 것

  ※ 중계기에 반드시 설치하여야 할 시험 장치 : #상용전원시험, #예비전원시험

  ※ 답이 아닌 것 : #민방위, #누전차단기, #소방용표지

  ※ #중계기

     ① 수신기와 감지기 사이에 설치한다.

     ② 과전류 차단기를 설치한다.

     ③ 상용전원시험을 할 수 있어야 한다.

     ④ 예비전원시험을 할 수 있어야 한다.

마. 중계기의 시험항목

   ① 주위온도시험     ② 반복시험     ③ 방수시험     ④ 절연저항 시험        ⑤ 절연내력시험

   ⑥ 충격전압시험     ⑦ 충격시험     ⑧ 진동시험     ⑨ 습도시험                ⑩ 전자파내성시험



【 중계기 출제 예상문제】

1. 자동화재탐지설비의 중계기의 설치기준에 대한 설명중 틀린 것은 ? ③ ★♣

  ① 수신기에서 직접 감지기 회로의 도통시험을 행하지 아니하는 것에 있어서는 수신기와 감지기 사이에 설치할 것

  ② 조작 및 점검이 편리한 곳에 설치할 것

  ③ 수신기에 따라 감시되지 않는 배선을 통하여 전력을 공급받는 것에 있어서는 전원 입력 측의 배선에 누전차단기를

      설치할 것

  ④ 전원의 정전시 즉시 수신기에 표시되는 것으로 하며 상용전원 및 예비전원시험을 할 수 있도록 할 것
