피난 - 소방학 개론



1. 피난계획시 고려사항

​

가. 패닉(Panic)의 발생 원인

① 연기에 의한 시계 제한

② 유독가스에 의한 호흡 장애

③ 외부와 단절되어 고립

​

나. 피난행동의 성격

  1) 계단 보행 속도

  2) 군집 보행 속도

    ① 자유 보행 : 아무런 제약을 받지 않고 걷는 속도로서 보통 0.5 ~ 2 [m/s]이다.

    ② 군집 보행 : 후속 보행자의 제약을 받아 후속 보행 속도에 동조하여 걷는 속도로서 보통 1[m/s]이다.

  3) 군집 유동 계수 : 협소한 출구에서의 출구를 통과하는 일정한 인원을 단위 폭, 단위시간

      으로 나타낸 것으로 평균적으로 1.33 인/(m·s) 이다.

​

다. 피난대책의 일반적 원칙

① 피난경로는 간단 명료하게 한다. (피난 경로는 가능한 한 짧게 한다)

② 피난 설비는 고정식 설비를 위주로 설치한다.

③ 피난수단은 원시적 방법에 의한 것을 원칙으로 한다.

④ 2방향의 피난통로를 확보한다.

⑤ 피난통로를 완전 불연화한다.

⑥ 화재 층의 피난을 최우선으로 고려한다.

⑦ 피난 시설 중 피난로는 복도 및 거실을 가리킨다.

⑧ 인간의 본능적 행동을 무시하지 않도록 고려한다.

⑨ 계단은 직통계단으로 할 것

⑩ 피난설비는 Fool proof 와 Fail safe의 원칙을 중시한다.

  ㉠ Fool proof

      ⊙ 비상사태 대비책을 의미하는 것으로 화재는 재해와 같은 비상사태에서 정신이 혼란

          하게 되고 판단능력을 상실하게 되므로, 피난 대책은 누구나 알아 보기 쉬운 방법을 선택하는 것

  ㉡ Fail safe

      ⊙ 이중 안전장치를 의미하는 것으로 하나의 수단이 고장이 생겼을 때 2차적 수단에 의

            하여 구제할 수 있도록 하는 것

​

라. 피난 동선의 특성

① 가급적 단순형태가 좋다.

② 수평동선과 수직동선으로 구분한다.

③ 가급적 상호 반대방향으로 다수의 출구와 연결되는 것이 좋다.

④ 어느 곳에서도 2개 이상의 방향으로 피난할 수 있으며 그 말단은 화재로 부터 안전한

     장소이어야 한다.

​

마. 화재발생시 인간의 피난 특성

피난특성	설 명
귀소본능	⊙ 친숙한 피난경로를 선택하려는 행동 ⊙ 무의식중에 평상시 사용하는 출입구나 통로를 사용하려는 행동
지광본능	⊙ 밝은 쪽을 지향하는 본능 ⊙ 화재의 공포감으로 인하여 빛을 따라 외부로 달아 나려고 하는 행동
퇴피본능	⊙ 화염, 연기에 대한 공포감으로 발화의 반대방향으로 이동하려는 행동
추종본능	⊙ 많은 사람이 달아나는 방향으로 쫓아 가려는 행동 ⊙ 화재시 최초로 행동을 개시한 사람을 따라 전체가 움직이려는 행동
좌회본능	⊙ 좌측 통행을 하고 시계반대방향으로 회전하려는 행동

  ※ 화재시 안전하게 대피하기 위한 피난로 온도는 사람의 어깨 높이를 기준으로

      49 ~ 66 [℃]를 넘지 않도록 설계하여야 한다.

​

【 출제 예상 문제 】

​

1. 건물화재시 패닉(Panic)의 발생원인과 직접적인 관계가 없는 것은 ? ④

    ① 연기에 의한 시계 제한       ② 유독가스에 의한 호흡장애

    ③ 외부와 단절되어 고립        ④ 건물의 가연 내장재

 [해설] 패닉(Panic)의 발생 원인

   ① 연기에 의한 시계 제한 ② 유독가스에 의한 호흡장애 ③ 외부와 단절되어 고립

​

2. 건물 내부에서 화재가 발생하였을 때 피난시의 군집보행속도는 약 몇 [m/s]로 보는가?  ②

   ① 0.5         ② 1.0             ③ 1.5          ④ 15.0

[해설] 군집 보행 속도 ① 자유보행속도 : 0.5~2.0 [m/s] ② 군집보행 : 1.0 [m/s]

​

3. 화재 시 안전하게 대피하기 위한 피난로의 온도는 49 ~ 66 [℃]를 넘지 않도록 설계시에

    고려한다. 이 경우의 온도는 어느 곳을 기준으로 하는가 ? ②

  ① 사람 머리 위 허공높이              ② 사람의 어깨 높이

  ③ 건물 바닥                                  ④ 건물 천장

[해설] 화재시 안전하게 대피하기 위한 피난로 온도는 사람의 어깨 높이를 기준으로

           49 ~ 66 [℃]를 넘지 않도록 설계하여야 한다.

​

4. 피난대책의 일반적인 원칙으로 옳지 않은 것은 ? ②

① 피난 경로는 간단 명료해야 한다.

② 피난설비는 고정식 설비보다 이동식 설비를 위주로 설치한다.

③ 피난수단은 원시적 방법에 의한 것을 원칙으로 한다.

④ 2방향의 피난통로를 확보한다.

[해설] 피난 대책의 일반적인 원칙

① 피난 경로는 간단 명료하게 한다.

② 피난 설비는 고정식 설비를 위주로 설치한다.

③ 피난수단은 원시적 방법에 의한 것을 원칙으로 한다.

④ 2방향의 피난 통로를 확보한다.

⑤ 피난통로를 완전 불연화한다.

⑥ 화재 층의 피난을 최우선으로 고려한다.

⑦ 피난시설 중 피난로는 복도 및 거실을 가리킨다.

⑧ 인간의 본능적 행동을 무시하지 않도록 고려한다.

⑨ 계단은 직통 계단으로 할 것

​

5. 다음 중 건물내 피난동선의 조건으로 적합한 것은 ?

① 피난 동선은 그 말단이 길수록 좋다.

② 피난동선의 한 쪽은 막다른 통로와 연결되어 화재시 연소가 되지 않도록 하여야 한다.

③ 어느 곳에서도 2개 이상의 방향으로 피난할 수 있으며 그 말단은 화재로 부터 안전한

     장소여야 한다.

④ 모든 피난 동선은 건물 중심부 한 곳으로 향하고 중심부에서 지면 등 안전한 장소로

      피난할 수 있도록 하여야 한다.

[해설] 피난동선의 특성

① 가급적 단순한 형태가 좋다.

② 수평동선과 수직동선으로 구분한다.

③ 가급적 상호 반대 방향으로 다수의 출구와 연결되는 것이 좋다.

④ 어느 곳에서도 2개 이상의 방향으로 피난할 수 있으며, 그 말단은 화재로 부터 안전한

     장소이어야 한다.

​

6. 불의 화재 발생시 인간의 피난 특성으로 틀린 것은 ? ②

① 무의식중에 평상시 사용하는 출입구나 통로를 사용한다.

② 화재의 공포감으로 인하여 빛을 피해 어두운 곳으로 몸을 숨긴다.

③ 화염, 연기에 대한 공포감으로 발화의 반대방향으로 이동한다.

④ 화재시 최초로 행동을 개시한 사람을 따라 전체가 움직이는 경향이 있다.

[해설] 화재발생시 인간의 피난 특성

피난특성	설 명
귀소본능	⊙ 친숙한 피난경로를 선택하려는 행동 ⊙ 무의식중에 평상시 사용하는 출입구나 통로를 사용하려는 행동
지광본능	⊙ 밝은 쪽을 지향하는 본능 ⊙ 화재의 공포감으로 인하여 빛을 따라 외부로 달아 나려고 하는 행동
퇴피본능	⊙ 화염, 연기에 대한 공포감으로 발화의 반대방향으로 이동하려는 행동
추종본능	⊙ 많은 사람이 달아나는 방향으로 쫓아 가려는 행동 ⊙ 화재시 최초로 행동을 개시한 사람을 따라 전체가 움직이려는 행동
좌회본능	⊙ 좌측 통행을 하고 시계반대방향으로 회전하려는 행동

7. 피난계획의 일반원칙 중 fool proof 원칙에 해당하는 것은 ? ①

① 저지능인 상태에서도 쉽게 식별이 가능하도록 그림이나 색채를 이용하는 원칙

② 피난설비를 반드시 이동식으로 하는 원칙

③ 한 가지 피난기구가 고장이 나도 다른 수단을 이용할 수 있도록 고려하는 원칙

④ 피난설비를 첨단화된 전자식으로 하는 원칙

[해설] fool proof 원칙

① 피난 경로는 간단 명료하게 한다. ② 피난설비는 고정식 설비를 위주로 설치한다.

③ 피난수단은 원시적 방법에 의한 것을 원칙으로 한다.

④ 피난 통로를 완전 불연화한다.

⑤ 막다른 복도가 없도록 계획한다.

⑥ 간단한 그림이나 색채를 이용하여 표시한다.

​

8. 피난 계획의 일반원칙 중 Fail safe에 대한 설명으로 옳은 것은 ?

① 한가지 피난기구가 고장이 나도 다른 수단을 이용할 수 있도록 고려하는 것

② 피난설비를 반드시 이동식으로 하는 것

③ 본능적 상태에서도 쉽게 식별이 가능하도록 그림이나 색채를 이용하는 것

④ 피난수단을 조작이 간편한 원시적인 방법으로 설계하는 것

[해설] Fail safe

① 한가지 피난기구가 고장이 나도 다른 수단을 이용할 수 있도록 고려하는 것

② 한가지가 고장이 나도 다른 수단을 이용하는 원칙

③ 두 방향의 피난동선을 항상 확보하는 원칙

​

2. 피난 관련 기타 사항

가. 피난 안전 구획

① 1차 안전구획(복도) : 피난자를 일시적으로 수용하여 패닉을 방지한다.

② 2차 안전구획(부속실=계단전실) : 특별피난계단에 연기의 유입을 막는다.

③ 3차 안전구획(계단) : 피난활동상 주요 경로이다.

​

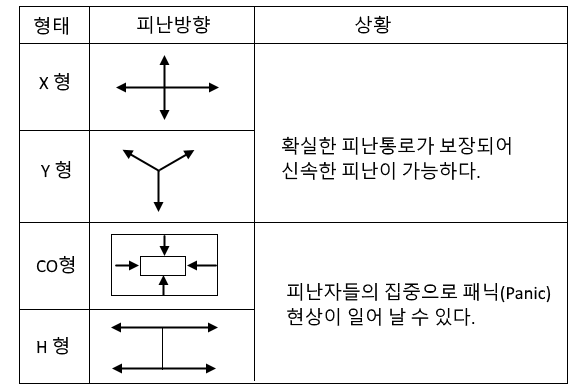

나. 피난 형태



다. 무창층

1) 정의

  ▣ 지상층 중 다음의 요건을 모두 갖춘 개구부(건축물에서 채광 · 환기 · 통풍 또는 출입

      등을 위하여 만든 창 · 출입구 그밖에 이와 비슷한 것을 말한다)의 면적의 합계가 해당

      층의 바닥 면적의 30분의 1 이하가 되는 층

2) 개구부의 요건

① 크기는 지름 50 [㎝] 이상의 원이 내접(內接)할 수 있는 크기일 것

② 해당 층의 바닥면으로 부터 개구부 밑부분까지의 높이가 1.2 [m] 이내일 것

③ 도로 또는 차량이 진입할 수 있는 빈터를 향할 것

④ 화재 시 건축물로 부터 수비게 피난할 수 있도록 창살이나 그 밖의 장애물이

    설치되지 아니할 것

⑤ 내부 또는 외부에서 쉽게 부수거나 열 수 있을 것

​

라. 피난기구의 종류

① 피난사다리

② 완강기

③ 간이완강기

④ 구조대 (포대)

⑤ 공기안전매트

⑥ 다수인 피난장비

⑦ 피난용 트램

⑧ 미끄럼대

⑨ 피난교

⑩ 승강식 피난기

​

【 출제 예상문제】

​

1. 무창층 여부를 판단하는 개구부로서 갖추어야 할 조건으로 옳은 것은 ? ③

   ① 개구부 크기가 지름 30 [㎝]의 원이 내접할 수 있는 것

   ② 해당 층의 바닥면으로 부터 개구부 밑 부분까지의 높이가 1.5 [m] 인 것

   ③ 내부 또는 외부에서 쉽게 부수거나 열 수 있을 것

   ④ 창에 방범을 위하여 40 [㎝] 간격으로 창살을 설치한 것

[해설] 개구부의 요건

   ① 크기는 지름 50[㎝] 이상의 원이 내접(內接]할 수 있는 크기일 것

   ② 해당 층의 바닥면으로 부터 개구부 밑부분까지의 높이가 1.2[m] 이내일 것

   ③ 도로 또는 차량이 진입할 수 있는 빈터를 향할 것

   ④ 화재시 건축물로 부터 쉽게 피난할 수 있도록 창살이나 그 밖의 장애물이 설치되지 아니할 것

   ⑤ 내부 또는 외부에서 쉽게 부수거나 열 수 있을 것

​

2. 화재발생시 피난기구로서 직접 활용할 수 없는 것은 ? ②

   ① 완강기       ② 화재속보기 (경보설비)     ③ 수직구조대      ④ 구조대

[해설] 피난기구

   ① 피난사다리    ② 완강기    ③ 간이완강기    ④ 구조대    ⑤ 공기안전매트

   ⑥ 다수인 피난장비    ⑦ 피난용 트랩    ⑧ 미끄럼대    ⑨ 피난교    ⑩ 승강식 피난기

​

3. 피난시설의 안전구획을 설정하는데 해당되지 않는 것은 ? ①

   ① 거실    ② 복도    ③ 계단부속실(전실)    ④ 계단

[해설] 피난시설의 안전구획

   ① 1차 안전구획 : 복도

   ② 2차 안전구획 : 부실 (계단전실)

   ③ 3차 안전구획 : 계단
