소방전기시설의 구조 및 원리

[소방시설의 종류]

​

1. 경보설비 : 화재발생 사실을 통보하는 기계 ·기구 또는 설비

가. 자동화재 탐지 설비

나. 비상경보설비

  1) 비상벨 설비 2) 자동식 사이렌 설비

다. 비상방송설비

라. #자동화재 속보 설비 (소방관서 통보)

마. 단독경보 감지기

바. #누전경보기

사. #가스누설경보기

아. 통합감시시설

자. 시각 경보기

​

2. 소화설비 (초기 소화설비) : 물 또는 그 밖의 소화약제를 사용하여 소화하는 기계, 기구 또는 설비

     (소방대 출동시간 20분 이내)

  ▣ 스프링쿨러 : 소방대 출동시간 20분



가. 소화기구

   ① 소화기

   ② 간이소화용구 : 에어로졸식, 소화용구, 투척용 소화용구, 소공간용 소화용구 및 소화약제 이외의 것을 이용한

                                 간이 소화용구

   ③ 자동확산 소화기

나. 자동소화장치

   ① 주거용 주방자동소화장치     ②상업용 주방자동소화장치           ③ 캐비닛형 자동소화장치

   ④ 가스자동소화장치                 ⑤ 분말자동소화장치                      ⑥ 고체에어로졸 소화장치

다. 옥내 소화전설비 (호스릴 옥내소화전설비 포함)

라. 스프링클러설비 등

   ① 스프링클러설비                        ② 간이스프링클러설비 (캐비닛형 간이스프링클러설비 포함)

   ③ 화재조기진압용 스프링클러설비

마. 물분무 등 소화설비

   ① #물분무소화설비      ② 미분부소화설비     ③ 포소화설비     ④ #이산화탄소 소화설비

   ⑤ #할론소화설비         ⑥ #분말소화설비      ⑦ 할로겐화합물 및 불활성기체 소화설비

   ⑧ #강화액 소화설비    ⑨ #고체에어로졸소화설비

바. 옥외소화전설비

​

3. 피난구조설비 : 화재가 발생할 경우 피난하기 위하여 사용하는 기구 또는 설비



가. 피난기구

   ① 피난사다리    ② 구조대    ③ #완강기        ④ 그밖에 화재안전기준으로 정한 것

나. 인명구조기구

   ① 방열복, 방화복 (안전헬멧, 보호장갑 및 안전화 포함)

   ② 공기호흡기          ③ 인공소생기

다. 유도등

   ① 피난 #유도선    ② 피난유도등    ③ #통로유도등    ④ 객석유도등    ⑤ 유도표지

라. 비상조명등 및 휴대용 비상조명등

​

4. 소화 활동 설비 : 화재를 진압하거나 인명구조활동을 위하여 사용하는 설비

  ① 제연설비                  ② 연결송수관설비     ③ 연결살수설비    ④ 비상콘센트 설비

  ⑤ 무선통신보조설비    ⑥ 연소방지설비

​

5. 소화용수설비 : 화재를 진압하는데 필요한 물을 공급하거나 저장하는 설비

   ① 상수도 소화용수설비      ② 소화수조 · 저수조, 그 밖의 소화용수설비

​

Ⅰ. 자동화재 탐지설비

▣ 화재 발생을 자동적으로 감지하여 해당 특정소방대상물의 화재발생을 소방대상물의 관계자에게 통보할 수 있는 설비

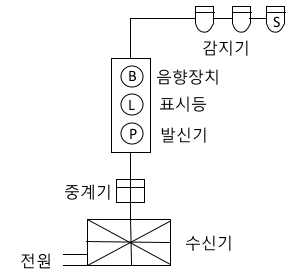

[자동화재 탐지설비의 구성요소]

① 감지기   ② 수신기   ③ 발신기 ④ #중계기 ⑤ 음향장치 ⑥ #표시등    ⑦ 전원   ⑧ 배선





【감지기】 ⇒ 화재 관점, 유지관점, 자동(감지기), 수동 (스위치)

  ▣ 화재시 발생하는 열, 연기, 불꽃 또는 연소생성물을 자동적으로 감지하여 수신기에 발신 하는 장치

​

가. 열감지기

  ① 차동식 - 스포트(Spot)형 (일국소)

                   - 분포형 (넓은 범위) - 공기관식

                                                    - 열전대식

                                                    - 열반도체식

  ② 정온식 - 스포트형

                  - 감지선형 (외관선형)

  ③ 보상식 : 차동식 + 정온식 중 한 기능

  ④ 복합형 : 차동식 + 정온식 2개 기능

​

나. 연기

  ① 이온화식 - 스포트형 : 이온화 전류 (방사선 + 연기 = 전류)

  ② 광전식 - 스포트(Spot)형

                  - 분리형 (공기흡입형)

                  - 분리형 : 송광부 + 수광부

​

다. 불꽃

  ① 자외선식      ② 적외선식      ③ 복합식         ④ 불꽃영상분석식

​

【종별】

※ 종이 높을 수록 넓은 범위



   ▣ 차동식 스포트형 (1,2종)

   ▣ 보상식 스포트형 (1,2종)

   ▣ 정온식 스포트형 (특,1,2종)

   ▣ 연기감지기 (1,2,3종)

​

【용어의 정의】

가. 감지기 ★★

   ▣ 화재시 발생하는 열, 연기, 불꽃 또는 연소생성물을 자동적으로 감지하여 수신기에 발신하는 장치



나. 발신기 ★★

   ▣ 화재 발생 신호를 #수신기 또는 중계기에 수동으로 발신하는 장치 (자동 ×)

다. 중계기 ★★

   ▣ 감지기, #발신기 또는 전기적 접점 등의 작동에 따른 신호를 받아 이를 수신기 또는 제어반 등에 전송하는 장치

라. 시각경보기

   ▣ 자동화재 탐지 설비에서 발하는 화재신호를 시각 경보기에 전달하여 청각장애인에게 점멸형태의 시각경보를 하는 것

         (시각장애인 ×)

마. 거실 ★★

  ▣ 거주, 집무, 작업, 집회, 오락, 그밖에 이와 유사한 목적을 위하여 사용하는 방

바. 감지기의 감지대상

    ① 열 : 열감지기          ② 연기 : 연기감지기            ③ 불꽃 : 불꽃 감지기

사. 감지기의 분류에 따른 정의

  1) 종별 ★★★

   ① 차동식 스포트형 : 주위 온도가 일정 상승률 이상이 되는 경우에 작동하는 것으로써 일국소에서의 열효과에 의하여

                                     작동되는 것

   ② 차동식 분포형 : 주위 온도가 일정 상승률 이상이 되는 경우에 작동하는 것으로써 넓은 범위내에서의 열효과의 누적에

                                  의하여 작동하는 것

   ③ 정온식 감지선형 : 일국소의 주위 온도가 일정한 온도 이상이 되는 경우에 작동하는 것으로서 외관이 전선으로 되어

                                       있는 것

   ④ 정온식 스포트형 : 일국소 주위 온도가 일정한 온도 이상이 되는 경우에 작동하는 것으로서 외관이 전선으로 되어

                                      있지 않은 것

   ⑤ 보상식 스포트형 : 차동식 스포트형 + 정온식 #스포트형 을 겸한 것으로서 차동식 성능 또는 정온식 성능 중

                                     어느 한 기능이 작동되면 작동신호를 발하는 것

   ⑥ 이온화식 스포트형 : 주위의 공기가 일정한 농도의 연기를 포함하게 되는 경우에 작동하는 것으로서 일국소의 연기에

                                     의하여 이온전류가 변화하여 작동하는 것

   ⑦ 광전식 스포트형 : 주위의 공기가 일정한 농도의 연기를 포함하게 되는 경우에 작동하는 것으로서 #일국소 의 연기에

                                      의하여 #광전소자 에 접하는 광량의 변화로 작동하는 것

   ⑧ #광전식 분리형 : 발광부와 수광부로 구성된 구조로 발광부와 수광부 사이의 공간에 일정한 농도의 연기를 포함하게

                                   되는 경우에 작동하는 것

   ⑨ 공기흡입형 : 감지기 내부에 장착된 공기흡입장치로 감지하고자 하는 위치의 공기를 흡입하고 흡입된 공기에 일정한

                             농도의 연기가 포함된 경우에 작동하는 것

   ⑩ 열·연기 복합형 : 열감지기 및 연기감지기의 성능이 있는 것으로 2가지 성능의 감지 기능이 함께 작동될 때 화재신호를

                              발신하거나 또는 2개의 화재신호를 각각 발신 하는 것

   ⑪ 열복합형 : 차동식 스포트형 + 정온식 스포트형의 성능이 있는 것으로서 2가지 성능의 감지기능이 함께 작동될 때

                              화재 신호를 발신하거나 또는 2개의 화재신호를 각각 발신하는 것

   ⑫ 연복합형 : 이온화식 스포트형+광전식 스포트형의 성능이 있는 것으로 2가지 성능의 감지기능이 함께 작동될 때 화재

                         신호를 발신하거나 또는 2개의 화재신호를 각각 발신하는 것

   ⑬ 불꽃 영상분석식 : 불꽃의 실시간 영상 이미지를 자동분석하여 화재신호를 발신하는 것

   ⑭ 불꽃 자외선식 : 불꽃에서 방사되는 자외선의 변화가 일정량 이상이 되었을 때 작동하는 것으로서 일국소의 자외선에

                                 의하여 수광소자의 수광량 변화에 의해 작동하는 것

   ⑮ 불꽃 적외선식 : 불꽃에서 방사되는 적외선의 변화가 일정량 이상이 되었을 때 작동 하는 것으로써 일국소의 적외선에

                                  의하여 수광소자의 수광량 변화에 의해 작동하는 것

   (16) 불꽃 자외선 · 적외선 겸용식 : 불꽃에서 방사되는 #불꽃 의 변화가 일정량 이상이 되었을 때 작동하는 것으로서

                                 자외선 또는 적외선에 의한 수광소자의 수광량 변화에 의하여 1개의 화재신호를 발신하는 것

   (17) 불꽃 복합형 : 불꽃 자외선식 · 불꽃 적외선식 및 불꽃 영상분석식의 성능 중 2가지 이상의 성능을 가진 것으로서

                                 2가지 이상의 감지기능이 함께 작동될 때 화재신호를 발신하거나 또는 2개의 #화재신호 를 각각 발신

                                 하는 것

    ※ 단독 경보형 감지기 ★★

       ▣ 화재에 의해 발생되는 열, 연기 또는 불꽃을 감지하여 작동하는 것으로서 수신기에 작동 신호를 발신하지 아니하고

           감지기가 단독적으로 내장된 #음향장치 에 의하여 경보하는 #감지기

​

아. 감지기의 형식별 분류 (실기에서 나옴)

   ① #다신호식 : 1개의 감지기내에 서로 다른 종별 또는 감도 등의 기능을 갖춘 것으로서 일정시간 간격을 두고 각각

       다른 2개 이상의 화재 신호를 발하는 감지기

   ② 방폭형 : 폭발성 가스가 용기내부에서 폭발하였을 때 용기가 그 압력에 견디거나 또는 외부의 폭발성 가스에 인화될

                      우려가 없도록 만들어진 형태의 감지기

   ③ 방수형 : 그 구조가 방수구조로 되어 있는 감지기

   ④ 재용형 : 다시 사용할 수 있는 성능을 가진 감지기

   ⑤ 축적형 : 일정 농도 이상의 연기가 일정 시간 (공칭 축적시간) 연속하는 것을 전기적으로 검출함으로써 작동하는

                     감지기 (단순 작동시간만을 지연시키는 것은 제외)

   ⑥ 아날로그식 : 주위의 온도 또는 연기의 양의 변화에 따라 각각 다른 전류치 또는 전압치 등의 출력을 발하는 방식의

                      감지기

    ※ 실기시험 - 다신호식 (신형, 고장적음)

                        - 아날로그식 - 과거로 부터 현재를 나타내는 (일정기간)

                         - 축적식



⑦ 연동식 : 단독 경보형 감지기가 작동할 때 화재를 경보하며 유 · 무선으로 주위의 다른 감지기에 신호를 발신하고 신호를

                   수신한 감지기도 화재를 경보하며 다른 감지기에 발신하는 방식의 것

⑧ 무선식 : 전파에 의해 송 · 수신하는 방식의 것

    ※ 신호처리방식 : 화재신호 및 상태신호 (화재신호 등)을 송 · 수신하는 방식

          ① 유선식 : 화재 신호 등을 배선으로 송 · 수신하는 방식

          ② 무선식 : 화재 신호 등을 전파에 의해 송 · 수신 하는 방식

          ③ 유 · 무선식 : 유선식과 무선식을 겸용으로 사용하는 방식
