2016년도 제1회 기출문제 풀이

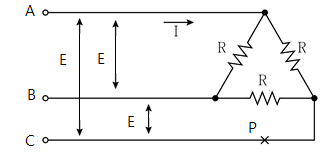

1. 그림과 같은 교류 3상 3선식 전로에 연결된 3상 평형 부하가 있다. 이 때 C상의 P점이

   단선되었다고 할 때, 이 부하의 소비전력은 단선전 소비전력에 비하여 어떻게 되느지

   계산식을 이용하여 설명하시오. 단, 선간전압은 E[V]이며, 부하의 저항은 R[Ω]이다.

3상변압기

【 문제풀이 】

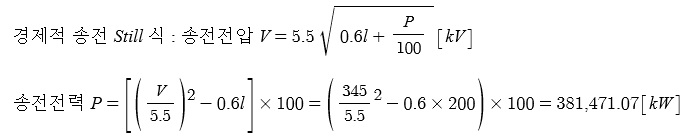

2. 초고압 송전전압이 345[kV]이다. 송전거리가 200[㎞]인 경우 1회선당 가능한 송전

   전력은 몇 [㎞] 인지 Still식에 의하여 구하시오.

3. 실지수

기호	A	B	C	D	E	F	G	H	I	J
실지수	5.0	4.0	3.0	2.5	2.0	1.5	1.25	1.0	0.8	0.6
범위	4.5 이상	3.5 ~ 4.5	2.75 ~ 3.5	2.25 ~ 2.75	1.75 ~ 2.25	1.38 ~ 1.75	1.12 ~ 1.38	1.12 ~ 0.9	0.7 ~ 0.9	0.7 이하

4. 피뢰기

 ① 피뢰기 구성요소 : 직렬갭과 특성요소

 ② 피뢰기 정격전압 : 속류를 차단할 수 있는 교류 최고 전압

 ③ 피뢰기 제한전압 : 피뢰기 방전 중 단자에 남게 되는 충격전압



5. 비상용 조명부하의 사용전압이 110[V]이고, 60[W]용 55등, 100[W]용 77등이 있다.

  방전시간 30분 축전지 HS형 54[Cell], 허용 최저전압 100[V], 최저 축전지 온도 5[˚C]

  일 때 축전지 용량은 몇 [Ah]인지 계산하시오. 단, 경년용량 저하율이 0.8, 용량환산 시

  간계수 K=1.2 이다.

【 문제풀이】

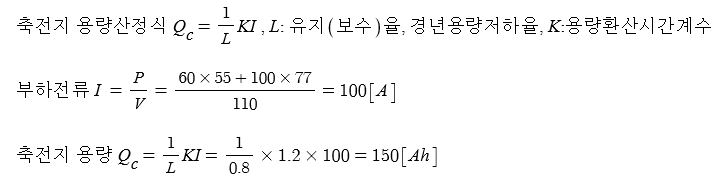

 ※ 경년용량 저하율 ≒ 유지유 (보수율), 전류를 구해 축전지 용량 산정식으로 용량을

       구한다.

6. 단권변압기는 1차, 2차 회로에 공통된 권선부분을 가진 변압기이다. 단권변압기의 장점

    3가지 및 단점 2가지, 사용용도 2가지에 대하여 쓰시오.

가. 장점

  ① 동량을 줄일 수 있어 경제적이다.

  ② 동손이 감소하여 효율이 좋아진다.

  ③ 전압강하, 전압변동률이 작다.

나. 단점

  ① 누설임피던스가 적어 단락전류가 크다.

  ② 1차측에 이상전압 발생시 2차측에도 고전압이 걸려 위험하다.

다. 용도

  ① 배전선로의 승압 및 강압용 변압기

  ② 동기전동기와 유도전동기의 기동 보상기용 변압기



7. 접지목적 3가지 및 중요한 접지 개소 4가지

가. 접지목적

  ① 누전에 의한 감전 사고 방지

  ② 이상전압 발생시 대지전위 상승을 억제하여 기기를 보호

  ③ 지락사고시 보호계전기의 동작 확실

나. 접지개소

  ① 일반기기 및 제어반 외함 접지

  ② 피뢰기 접지

  ③ 피뢰침 접지

  ④ 옥외 철구 및 경계책 접지

<기타>

  ⑤ 케이블 실드선 접지

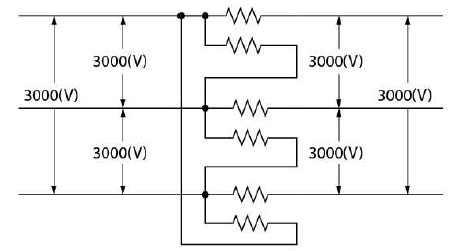

8. 3상 3선식 3,000[V], 200[kVA]의 배전선로의 전압을 3,100[V]로 승압하기 위해서

   단상 변압기 3대를 그림과 같이 접속하였다. 이 변압기의 1,2차 전압과 용량을 구하시오.

   단, 변압기의 손실은 무시하는 것으로 한다.

변연장 단권변압기

(1) 변압기 1,2차 전압 [V]

(2) 변압기 용량 [kVA]

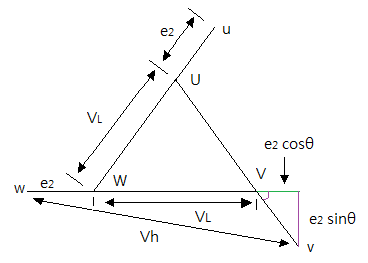

변연장변압기 벡터도

위 그림을 보고 Vh는 e2와 VL, e2 cosθ, e2 sinθ 의 벡터합으로 구한다.

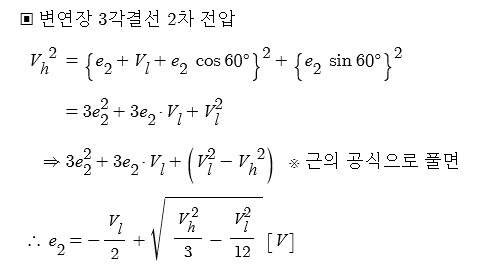

(1) 2차 전압은 ?

(2) 변압기 용량 (자기용량)

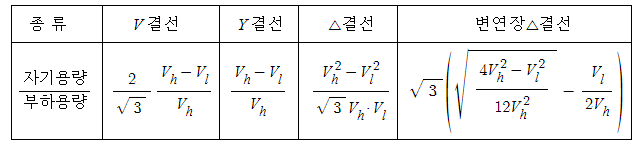

※ 부하용량 대비 자기용량

9. 변압기 호흡작용

가. 변압기 호흡작용이란 ? 변압기 외부 온도와 내부에서 발생하는 열에 의해 변압기 내부

       에 있는 절연유의 부피가 수축 팽창하게 되고 이로 인하여 외부의 공기가 변압기 내부

       로 출입하게 되는데 이를 변압기 호흡작용이라 한다.

나. 호흡작용의 문제점 : 호흡작용으로 인하여 변압기 내부에 수분 및 불순물이 혼입되어

       절연유의 절연내력을 저하시키고 침전물을 발생 시킬 수 있다.

       다. 호흡작용으로 발생되는 문제점을 방지하기 위한 대책은 ? 콘서베이터 설치

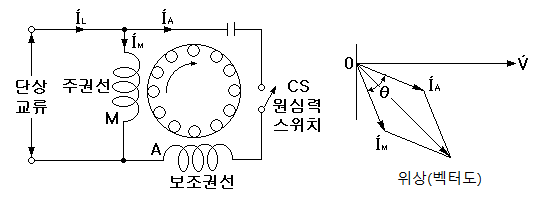

10. 콘덴서 기동형 단상 유도전동기

① 분상 기동형 단상 유도 전동기의 한 종류

콘덴서기동형단상유도전동기

② 보조권선 A : 기동권선

    주권선 M : 운전권선

③ 보조권선 A의 외부에 직렬로 콘덴서를 접속하여 보조권선의 전류를 주권선 M의 전류보

    다 90˚ 앞서게 함으로써 위상차가 생겨 회전자계를 발생시켜 기동한다. 기동이 끝나면

    원심력 스위치 S가 동작하여 A를 분리한다.

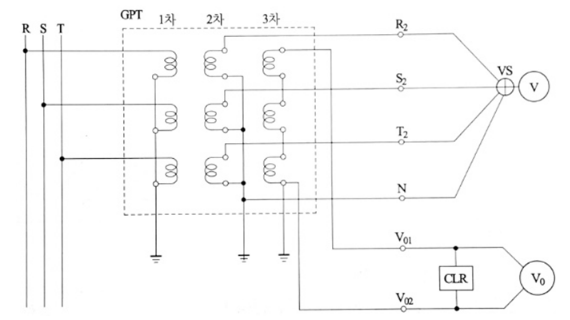

11. GPT(접지형 계기용 변압기)의 결선도, 용도, 전압

가. 결선도 : Y-Y-open △ 결선 (중성점 접지, open △ 1선 접지)

접지형 계기용 변압기 (GPT)

나. 용도 : 비접지 선로의 영상전압 검출

다. 전압 : 1차 : 22,900/√3, 2차 : 190/√3, 3차 : 190/3 (110/√3)



12. 감리원이 시운전 완료 후 성과품을 공사업자로 부터 제출받아 발주자에 인계할 서류

  ① 운전 개시, 가동절차 및 방법

  ② 점검항목 점검표

  ③ 운전지침

  ④ 기기류 단독 시운전 방법 검토 및 계획서

  ⑤ 실가동 Diagram

<기타>

  ⑥ 시험 구분, 방법, 사용매체 검토 및 계획서

  ⑦ 시험성적서

  ⑧ 성능시험 성적서 (성능시험 보고서)
