전기기사 실기 2016년 제3회 수전설비 계통도 기출문제 풀이

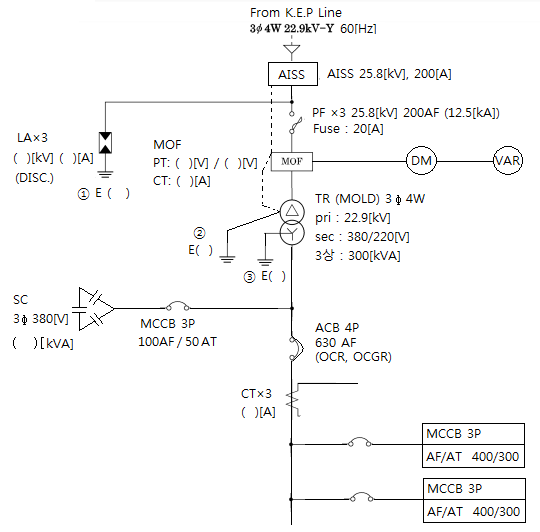

문제 11. 다음 그림은 어느 수용가의 수전설비 계통도이다. 다음 각 물음에 답하시오.



(1) AISS의 명칭을 쓰고, 기능을 2가지 쓰시오.

 가. 명칭 : 기중 절연형 자동고장 구분 개폐기

 나. 기능 ① 고장구간을 자동으로 개방하여 사고확산을 방지

            ② 전부하 상태에서 자동(또는 수동)으로 개방하여 과부하 보호

(2) 피뢰기의 정격전압 및 공칭방전전류를 쓰고, 도면에서 DISC.의 기능을 간단히

     설명하시오.

  가. 정격전압 : 18[kV], 공칭방전전류 2.5[kA]

  나. DISC. 의 기능 : 피뢰기 고장시 개방되어 피뢰기를 대지로 부터 분리

(3) MOF의 정격을 구하시오.

  가. MOF의 PT비 : 22,900/√3 / 190/√3 ⇒ 13,200 / 110

  나. MOF의 CT비 :

       ▣ I1 = 300 / √3 ×22.9 = 7.56 [A] CT비 : 10 / 5

(4) MOLD TR의 장점 및 단점을 각각 2가지만 쓰시오.

장 점	단 점
① 난연성이 우수하고 자기소화성이 있다. ② 소형, 경량화 가능하다. ③ 절연의 신뢰성 향상 ④ 내습성 및 내진성이 양호하다. ⑤ 유입변압기에 비하여 보수점검이 용이	① 내전압이 낮아 서지에 대한 대책이 필요 ② 가격이 고가 ③ 수지층 차폐무링 없으므로 운전중 코일 표면과 접촉하면 위험하다.

(5) ACB의 우리말 명칭을 쓰시오 : 기중 차단기

(6) CT비를 구하시오

  ▣ I1 = (300,000 / √3 ×380) × (1.25~1.5) = 569.75 ~ 683.70

      ※ 변류기 1차 정격전류 (A) (내선규정 부록 표 300-17-1)

      5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 250, 300, 400, 500, 600,

      750, 800, 1000, 1200, 1500, 2000, 3000, 4000

      ∴ CT비 : 600 / 5
