2016년 제3회 전기기사 실기 전동기 역회전 시퀀스 제어 회로



문제 12. 다음 동작설명을 보고 만족하는 주회로 및 제어회로의 미완성 결선도를 그려

  완성하시오. 단, 접점기호와 명칭 등을 정확히 나타내시오.

[동작설명]

① 전원스위치 MCCB 를 투입하면 주회로 및 제어 회로에 전원이 공급된다.

② 누름 버튼 스위치(PB1)를 누르면 MC1이 여자되고 MC1의 보조접점에 의하여

    RL이 점등되며, 전동기는 정회전한다.

③ 누름버튼 스위치 (PB1)를 누른 후 손을 떼어도 MC1은 자기 유지되어 전동기는 계속

    정회전한다.

④ 전동기 운전중 누름버튼 스위치 (PB2)를 누르면 연동에 의하여 MC1이 소자되어

    전동기가 정지되고, RL은 소등된다. 이 때 MC2는 자기유지되어 전동기는 역회전(역상

    제동을 함)하고 타이머가 여자되며, GL이 점등된다.

⑤ 타이머 설정시간 후 역회전 중인 전동기는 정지하고 GL도 소등된다. 또한, MC1과

    MC2의 보조접점에 의하여 상호 인터록이 되어 동시에 동작되지 않는다.

⑥ 전동기 운전중 과전류가 감지되어 EOCR이 동작되면, 모든 제어회로의 전원은 차단되

    고 OL만 점등된다.

⑦ EOCR을 리셋(Reset)하면 초기상태로 복귀한다.

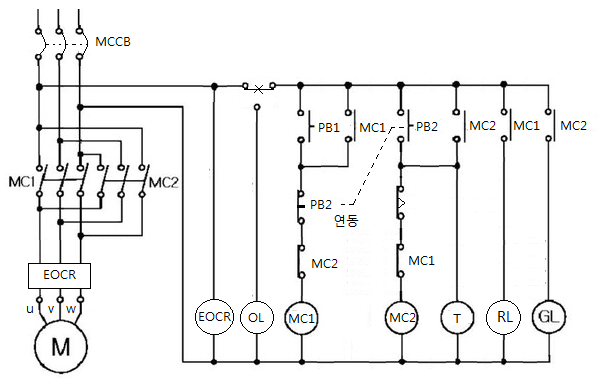

전동기 역회전 시퀀스 제어회로

[회로설명]

▣ 주회로

① 주회로는 MC1에 의하여 정회전하고 MC2에 의하여 역회전을 하게 되므로 주회로

    MC2의 결선방법은 MC1의 결선중 2회선을 반대로 결선한다.

▣ 제어회로(보조회로)

① PB1에 의하여 MC1이 여자되고 MC1은 자기 유지된다. MC1과 MC2는 인터록을

    걸어주어야 하므로 MC1앞에 MC2 B접점을 MC2 앞에는 MC1의 B접점을 설치한다.

    또한 MC1의 A접점을 RL등 앞에 설치하여 운전 표시등이 켜지게 한다.

② PB2를 누르면 MC2가 여자되어 자기유지되고 인터록에 의하여 MC1은 소자되어

    전동기는 정지하게 되고 MC2에 의하여 전동기에 역회전 토크를 발생하게 된다.

    또한 PB2를 누르면 타이머도 MC2와 함께 가동되고 일정시간이 지나면 MC2가

    소자되어 전동기의 역회전이 정지하게 된다. 따라서 타이머의 한시동작 순시복귀

     B접점 타이머를 MC2 앞에 설치한다. 또한 MC2가 여자되면 GL이 켜지도록 GL등

     앞쪽에 MC2 A접점이 위치한다.
