대지저항률, 접지저항 측정법 (3전극법, 워너(Wenner)의 4전극법



▣ 대표적인 접지저항 측정법 3전극법(전위강하법)과 Wenner의 4전극법에 대하여

    알아보자.



가. 3전극법 (전위강하법)

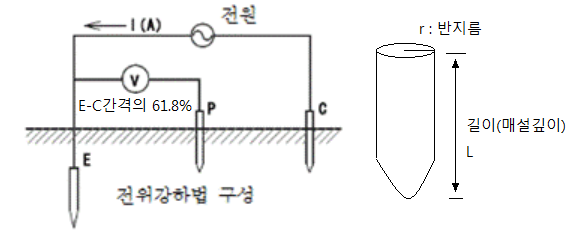

접지저항측정법 (전위강하법)

① 접지극(E)에서 적당한 거리에 전류극 (C)를 박고 저주파 교류전류 (직류는 화학작용,

    고주파 교류는 전선에 고리액턴스 발생으로 제외)를 흘리고 접지극 (E)와 전류극(C)와

    의 사이의 전류를 측정한다.

② 접지극(E)와 전류극(C) 사이의 일정한 거리 (61.8%)에 보조 전압극(P)를 박고 접지극

    (E)와 전압극(P)사이의 전압을 측정한다.

③ 측정된 전압과 전류를 이용하여 오옴의 전압법칙에 의하여 (R = V/I)를 이용하여 대지저

    항을 측정하는 원리이다.

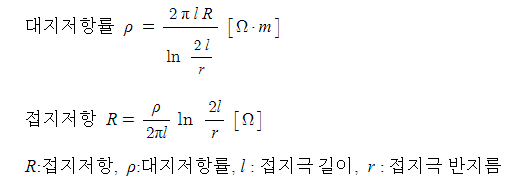

④ 3전극법에 의한 대지저항률 및 대지저항 측정 산출식은 다음과 같다.



나. Wenner의 4전극법

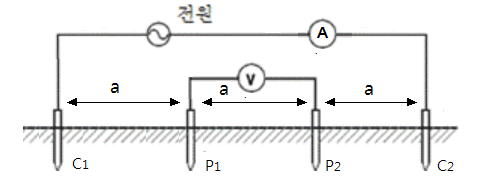

워너(Wenner)의 4전극법

▣ 4개의 측정용 전극을 직선상에 동일한 간격으로 배치하여 대지저항을 측정하는 방법

    으로 측정방법은 다음과 같다.

 ① 적당한 거리에 전류전극(C1, C2)를 박고 여기에 저주파 교류전류 (직류는 화학작용, 고

     주파 교류는 전선에 고리액턴스 때문에 제외)를 흘려주고 전류값을 측정한다.

 ② 전류극 사이에 적당한 거리에 전압극 2개를 박고 전압을 측정한다.

     ※ 이 때 각 전극 사이의 거리(a)는 일정해야 한다.

 ③ 측정된 전압과 전류값을 이용하여 오옴의 법칙에 따라 저항 즉 R = V/I 로 산정한다.

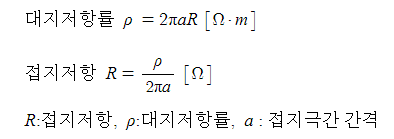

 ④ 워너의 4전극법에 의한 대지저항률 산출식은 다음과 같다.



【기출문제 2014년】

문제 11. 대지저항률 400[Ω], 직경 19[㎜], 길이 2400[㎜]인 접지봉을 전부 매입하였다

    고 한다. 접지저항(대지저항)값은 얼마인가 ?
