1. 모든 초기값을 "0"으로 할 때, 입력에 대한 출력의 비는 ? ①
① 전달함수 ② 충격함수 ③ 경사함수 ④ 포물선 함수
2. 부동작 시간 (Dead time) 요소의 전달함수는 ? ③
① K ② K/S ③ K · e-Ts ④ KS
[풀이] 라플라스 변환 : K 비례요소, 1/S 적분용소 S 미분요소 e-Ts 부동작요소
3. 전달함수에 대한 설명으로 틀린 것은 ? ③
① 전달함수가 Ke-Ts 일 때 부동작 요소라 한다.
② 전달함수는 (출력 라플라스 변환) / (입력 라플라스 변환)으로 정의된다.
③ 전달함수가 S가 될 때 적분요소라 한다.
④ 어떤 계의 전달함수의 분모를 "0"으로 놓으면 이것이 곧 특성방정식이 된다.
4. 계단응답이 입력 신호와 같은 파형이고 시간만이 뒤졌을 때 이 계의 요소는 ? ②
① 미분요소 ② 부동작 요소 ③ 1차 뒤진 요소 ④ 2차 뒤진 요소
5. 전달함수 C(s) = G(s) · R(s)에서 입력함수를 단위 임펄스, 즉 δ(t)로 가했을 때
계의 응답은 ? ④
① C(s) = G(s) · R(s) ② C(s) = G(s) / δ(s) ③ C(s) = G(s) / S ④ C(s) = G(s)
6. 콘덴서 C(F)에 단위 임펄스의 전류원을 접속하여 동작시키면 콘덴서의 전압 Ve(t) 는?
단, u(t)는 단위계단함수이다. ④
① Ve(t) = C ② Ve(t) = C · u(t) ③ Ve(t) = 1/C ④ Ve(t) = 1/C
7. 그림과 같은 R-L 회로에서 전달함수를 구하면 ? ④
8. 그림과 같은 요소는 제어계의 어떤 요소인가 ? ④
① 적분요소 ② 미분 요소 ③ 1차 지연 요소 ④ 1차 지연 미분 요소

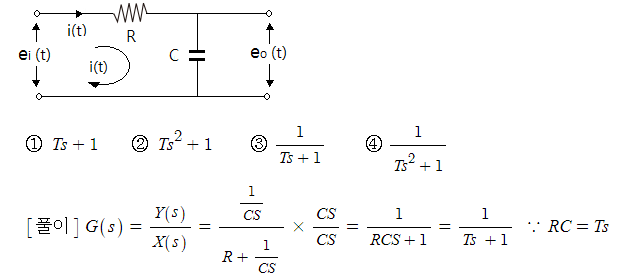

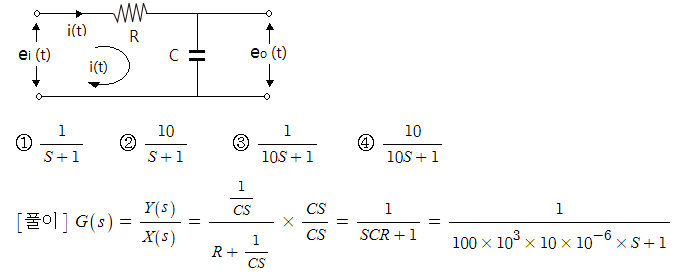

9. 다음과 같은 R-C회로망에서 입력 전압을 ei (t) [V], 출력전압을 eo (t) [V]라 할 때,
이 요소의 전달함수는 ? 단, R=100[kΩ], C=10[μF]이고 초기조건은 "0"이다. ①
10. 그림과 같은 회로의 전달함수는 ? 단, T=RC이다. ③
11. RC 저역 여파기 회로의 전달함수 G(jω)에서 ω = 1/RC 인 경우 G(ω)의 절대값은 ? ②
① 1 ② 0.707 ③ 0.5 ④ 0
12. 전달함수가 G(s)= 20 / (3+2S)을 갖는 요소가 있다. 이 요소에 ω = 2[rad/sec]인
정현파를 주었을 때 G(ω)의 절대값은 ? ③
① 8 ② 6 ③ 4 ④ 2
13. 그림과 같은 회로의 전달함수는 ? 단, T1=R2C, T2=(R1+R2)C 이다. ③
14. 그림과 같은 회로에서 인가전압에 의한 전류 i를 입력, Vo를 출력이라 할 때,
전달함수는 ? ①
15. 그림과 같은 회로의 전달함수는 ? 단, e1은 입력, e2는 출력이다. ③
16. 그림과 같은 회로에서 V1 (s)를 입력, V2 (s)를 출력으로 하는 전달함수는 ? ②
17. 그림과 같은 회로의 전달함수 [Eo(s)] / [Ei(s)] 는 ? ②
18. 다음 그림과 같은 전기회로의 입력을 ei, 출력을 eo라 할 때 전달함수는 ? ③
19. 어떤 계를 표시하는 다음의 미분 방정식이 있다. 이 때 x(t)는 입력, y(t)는 출력이라
한다면 이 계의 전달함수는 어떻게 표시되는가 ? ④
20. 다음의 전달함수를 갖는 회로가 진상보상 회로의 특성을 가지려면 그 조건은
어떠해야 하는가 ? ①

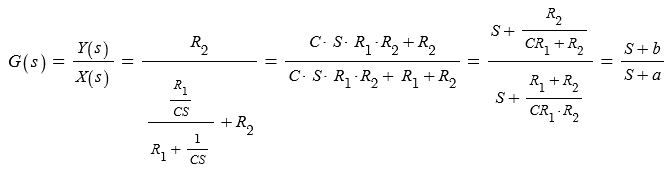

[풀이] 진상보상회로를 통해 위상도를 그려보자.
▣ 전달함수를 구해보자
▣ 이 때, a > b 이면 출력이 입력보다 앞선다. (진상보상회로)
21. 다음과 같은 회로에서 출력전압 V2의 위상은 입력전압 V1보다 어떠한가 ? ②
① 같다 ② 앞선다. ③ 뒤진다. ④ 전압과 관계없다.
