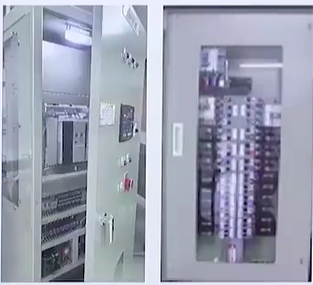

저압용 배 · 분전반 규정 및 구조

1. 저압용 배 · 분전반 규정

​

가. KEC 규정에 따른 저압용 배 · 분전반 규정

 ▣ KEC 규정에 따라 사용 의무화

   ⊙ 주택용 차단기    ⊙ 옥내 설치, 불연성/난연성, 배 · 분전반

​

나. 옥내 배 · 분전반 적용 방법

  ▣ 옥내에 시설하는 모든 배 · 분전반에는 불연성 또는 난연성 시설

금속제 배 · 분전반	금속제 이외의 배 ·분전반  (플라스틱, 목재 등)
​-	⊙ KEC 규정에 적합하게 KS C 인증을 받은 주택용 분전반  ⊙ KEC 규정에 따른 내연성 시험을 받은 제품  (반드시 KS C 인증제품을 사용하는 것은 아님)  ⊙ 불연성, 난연성이 아닌 배 · 분전반에 불연성  (난연성 포함) 물질을 바른

[사용장소(주택법)]

  ① 주택

    ⊙ 장기간 독립된 주거 생활을 할 수 있는 건축물

    ⊙ 단독 주택과 공동 주택으로 구분함

  ② 준주택

    ⊙ 주택 외의 그 부속토지로서 주거시설로 이용 가능한 시설 (건축법시행령 별표)

      - 별표 1 제2호 라목에 따른 기숙사

      - 별표 1 제4호 가목 및 제15호 다목에 따른 다중 생활 시설 / 고시원

      - 별표 1 제11호 나목에 따른 노인복지시설 중 「노인복지법」제32조 11항 제3호의 노인복지주택

      - 별표 1 제14호 나목 2)에 따른 오피스텔

    ※ 아파트, 오피스텔, 기숙사 등의 장소 중 세대내 분전반 이외의 장소

         (수전설비, 공용설비, 계단, EPS실, 주차장 등)에는 주택용 차단기 적용을 예외로 할 수 있음

[주택용 차단기 적용 방법]



[주 차단기와 분기 차단기 적용 방법]



[순시 트립 전류에 따른 차단기 분류]

  ▣ B형 : 순시 트립 범위 3 In 초과 ~ 5In 이하

  ▣ C형 : 순시 트립 범위 5In 초과 ~ 10In 이하

  ▣ D형 : 순시 트립 범위 10In 초과 20In 이하

​

2. 저압용 배 · 분전반 점검

가. 일반사항

   ▣ 배전반, 저압차단기, 분전반, 배선시설 상태 점검

 ① 배전반 점검

   ⊙ 배전반의 재질을 확인함

   ⊙ 배전반의 오손, 파손, 부식 여부를 확인함

   ⊙ 배전반과 가연성 물질과의 이격 거리 적정 여부를 확인함

   ⊙ 유지관리에 충분한 공간이 확보되는지와 공간이 적정한지를 확인함

   ⊙ 배전반의 방수 · 방습 조치를 확인함

   ⊙ 배전반의 접지 유무와 접지 저항치 적정 여부를 KEC 140 규정에 따라 확인함

   ⊙ 배전반 앞면과 뒷면의 안전구획을 확인함

 ② 저압 차단기 점검

   ⊙ 「전기용품 및 생활용품 안전관리법」, 한국산업표준 KS 등에 의한 인증 여부를 확인함

   ⊙ 차단기의 차단 용량 적정성, 감도전류, 동작특성이 부하조건과 부합하는지 여부를 확인함

   ⊙ 차단기의 부착 상태를 확인함

   ⊙ 차단기의 발열 · 변색, 파손 여부를 확인함

   ⊙ 중성선을 포함한 동시 개폐여부를 확인함

   ⊙ 차단기 외함에 표기된 제품명, 안전인증기준, 인증번호 등을 확인함

   ⊙ 인증번호, 제조사, 모델명 등에 따른 인증기관 홈페이지를 확인함

 ③ 분전반 점검

   ⊙ 분전반의 재질을 확인함

   ⊙ 분전반의 오손, 파손, 부식 여부를 확인함

   ⊙ 분전반 내 조작시 충전부의 덮개 접촉 우려가 있는지 확인함

   ⊙ 분전반과 가연성 물질과의 이격 거리 적정 여부를 확인함

   ⊙ 유지관리에 충분한 공간 및 작업 공간이 적정한지를 확인함

   ⊙ 분전반의 방수 · 방습 조치를 확인함

   ⊙ 분전반의 접지 유무와 접지저항치 적정여부를 KEC 140 규정에 따라 확ㄱ인함

 ④ 배전시설 상태 점검

   ⊙ 배선의 규격품 사용 및 전선의 종류 적정 여부를 확인함

   ⊙ 배선의 굵기가 부하에 따라 적정하게 선정되었는지 확인함

       (옥내 배선 사용전선은 최소 굵기가 2.5㎟ 이상의 것인지 확인함)

   ⊙ 절연전선 또는 케이블을 사용하였는지 확인함

   ⊙ 절연전선 또는 케이블의 허용전류가 부하용량에 충분한 것인지 확인함

   ⊙ 부하전류 측정시 배선의 발열 및 진동 상태를 확인함

   ⊙ 배선이 난잡하게 시설되어 있는지 확인함

   ⊙ 전선 피복 손상 및 전선 접속부분의 충전부 노출로 인한 감전의 우려가 있는지 확인

   ⊙ 배선의 지지 거리 및 지지 방법 적정 여부를 확인함

   ⊙ 전선 간격 및 전선과 조영재의 이격거리 적정 여부를 확인함

   ⊙ 배선 충격 · 압력으로 인한 합선, 단선 위험 여부를 확인함

   ⊙ 배선의 금속관 공사 및 이에 준하는 경우 관에 접지 유무와 접지 저항치 적정여부를 KEC 140 규정에 따라 확인함

   ⊙ 배선과 온도가 높은 시설물과의 이격 여부를 확인함

       ※ 주택용/산업용 배선차단기 KS C 표준을 비교하여 용도별로 적용이 되었는지 확인함

​

3. 배선 및 누전차단기 비교 (주택용, 산업용)

가. 배선차단기 비교 (주택용, 산업용)

구분	주택용 배선차단기 (KS C 8332)	산업용 배선차단기(KSC 8321)
시험	KS C IEC 60898-1 (주택용 및 이와 유사한 용도의 과전류 보호용 차단기   -제1부 : 교류용 차단기)	KS C IEC 60947-2 (저전압 개폐장치 및 제어 장치 -제2부 :차단기)의 8. (시험) 적용
적용범위	정격전압 AC 380 V 이하 정격전류 125A 이하 정격 단락 차단용량 25kA 이하	정격 전압 AC 1,000 V 이하 정격전류 2,000A 이하 정격단락 차단 용량 200 kA 이하
오손등급	오손 등급 2 적용   - 결로에 의한 일시적 전도성 오손	오손 등급 3 적용 - 건조한 비전도성 오손
동작시간 및 동작특성	과전류 트립   - 정격 전류의 1.13배에서 부동작   - 정격 전류의 1.45배에서 동작 순시 트립 : IΔt 0.1초   - B형 : 3In 초과 5In 이하   - C형 : 5In 초과 10In 이하   - D형 : 10In 초과 20In 이하 ​	과전류 트립   - 정격 전류의 1.05배에서 부동작   - 정격 전류의 1.3배에서 동작 순시 트립   - 트립 전류 설정값의 80%에서 0.2초이내 비트립   - 트립 전류 설정값의 120% 0.2초 이내 트립
절연특성	절연저항측정 : 직류 500[V] 5초 인가 후 절연저항 연속 측정   - 조건에 따라 2MΩ, 5MΩ 이상 절연내력 측정   - 규정된 시험 전압을 1분간 인가	절연저항 측정 : 없음 절연내력 측정   - 규정된 시험 전압을 5초간 인가
기계적 및 전기적 특성	부하 개폐 : 4,000회 무부하개폐 : 시험없음	부하개폐   - 전류 프레임별 400~ 6,000회 무부하 개폐   - 전류 프레임별 1,100~ 4,000

나. 누전차단기 비교 (주택용, 산업용)

구분	주택용 누전차단기 (KS C 4621)	산업용 누전차단기 (KS C 4613)
인용표준	KS C IEC 61009-1, 2-1, 2-2	KS C IEC 60947-1, 60947-2
시험	KS C IEC 61009-1의 9.0(시험)	KS C IEC 610947-2의 8.0(시험)
적용범위	정격전압 AC 380V 이하 정격 전류 125A 이하 정격 단락 차단 용량 25kA 이하	정격 전압 AC 1,000 V 이하 정격 전류 2,000 A 이하 정격 단락 차단 용량 200kA 이하
정격	정격전압 : AC 110, 220, 380 정격 감도 전류 [mA]   - 6, 10, 15, 30, 50, 100, 200, 300, 500	정격 전압 : AC 110, 220, 380, 440, 460,  480, 600 정격감도 전류 [mA]   - 6, 10, 15, 30, 50, 100, 200, 300, 500   - 1, 3, 10, 30 [A]
오손 등급	- 오손 등급 2 적용 - 결로에 의한 일시적 전도성 오손	- 오손 등급 3 적용 - 건조한 비전도성 오손
동작시간 및 동작특성	과전류 트립 - 정격 전류의 1.13배에서 부동작 - 정격 전류의 1.45배에서 동작 순시 트립 : IΔt 0.1초 - B형 : 3In 초과 5In 이하 - C형 : 5In 초과 10In 이하 - D형 : 10In 초과 20In 이하 ​	과전류 트립   - 정격 전류의 1.05배에서 부동작   - 정격 전류의 1.3배에서 동작 순시 트립   - 트립 전류 설정값의 80%에서 0.2초이내 비트립   - 트립 전류 설정값의 120% 0.2초 이내 트립
절연특성	절연저항측정 : 직류 500[V] 5초 인가 후 절연저항 연속 측정   - 조건에 따라 2MΩ, 5MΩ 이상 절연내력 측정   - 규정된 시험 전압을 1분간 인가	절연저항 측정 : 없음 절연내력 측정   - 규정된 시험 전압을 5초간 인가
기타	누전 동작 특성 검증 누전 전류값 6회 전자부품 경년 변화 시험 기계적 충격 및 타격 시험 난연성, 내열성 · 내부식성 시험	​

3. 저압용 배 · 분전반 설치 환경 및 장소

가. 설치환경

  ▣ 주위온도는 최고 40℃, 최저 -20℃를 넘지 않는 범위로 하고, 24시간을 통해 측정한 평균값은 35℃ 이하여야 함

  ▣ 표고 2,000m 이하

  ▣ 주위 공기 먼지, 연기, 부식성 또는 가연성 기체 · 증기 및 염분에 의한 오염은 무시할 수 있는 정도여야 함

  ▣ 결로가 발생해도 내부 기기에 영향이 없어야 함

  ▣ 외부 진동 및 지진의 영향은 무시할 정도여야 함

  ▣ 빙설은 무시할 수 있는 정도여야 함

  ▣ 빗물, 온도변화 및 직사광선에 견딜 수 있는 정도여야 함

  ▣ 배 · 분전반 내부에서는 통상 실내에 가까운 상태가 유지되어야 함



나. 설치장소

  ▣ 노출된 충전부가 있는 배전반 및 분전반은 취급자 이외의 사람이 쉽게 출입할 수 없는 장소에 설치해야 함

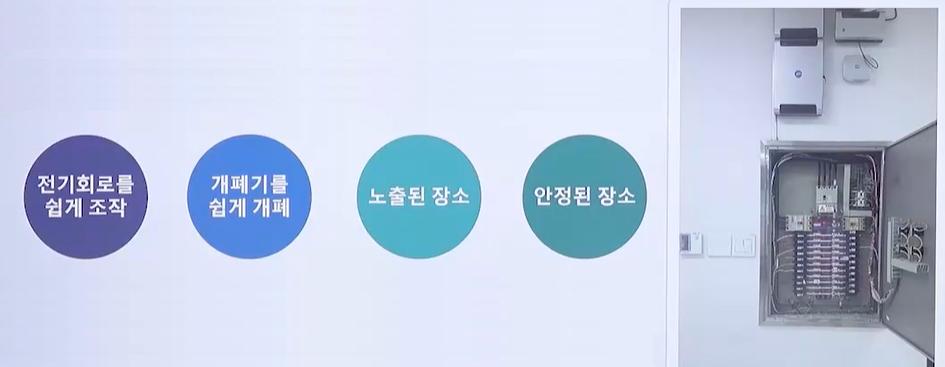

  ▣ 배 · 분전반의 시설 장소



  ▣ 배전반 및 분전반은 가스렌지 등 화기를 사용하는 장소의 상부 이외의 건조한 장소에 시설해야 함

    - 다만, 각각의 환경에 적응하는 형(形)의 것을 사용하는 경우에는 적용하지 않음



다. 유의사항

  ① 벽장 내부 (배전반 및 분전반으로 전용의 공간이 확보되어 있는 것은 제외), 화장실의 내부, 욕실 내 등은 분전반으로서 쉽게

      개폐할 수 있는 장소로는 보지 않음

  ② 분전반은 원칙적으로 플로어 안에 시설해서는 안 됨

    ⊙ 다만, 주택용 이외의 플로어에 있어서는 해당 플로어 안에만 전기를 공급하는 보조적인 분전반에 한하여 다음 각 호에 따르는

         경우는 플로어 안에 시설할 수 있음

      - 분전반을 플로어 안의 바닥에 고정함과 동시에 플로어 위로 부터 쉽게 시설장소를 알 수 있고 또한 플로어 면에 수납 가능한

         손잡이 고리를 갖는 등 쉽게 개폐 가능한 장소

      - 분전반은 플로어 위에서 물방울이 직접 들어오지 않는 구조



라. 방수 조치



마. 내진형 및 내식성 배 · 분전반 사용장소



바. 방청

  ▣ 강판의 부식 방지 : 녹 방지 처리 + 내구성 풍부한 도료로 도장

    ※ 스테인리스 등을 사용하는 경우 도장을 하지 않아도 됨



사. 공간 확보

  ▣ 배 · 분전반을 적절하게 유지관리하기 위한 충분한 출입 공간과 작업공간을 확보하는 것이 바람직함

  ▣ 분전반 앞에 물건이 적재되어 있지 않아야 하며, 90° 이상 문이 열리는지 확임함

​

아. 위험 및 주의 표지

  ▣ 배·분전반에는 일반인들의 접촉 또는 충돌로 인한 위험을 방지하기 위해 위험 표지를 작성하여 쉽게 손상되지 않도록 부착하는

       것이 바람직함

  ▣ 분전함의 기능과 무관한 광고성의 표지는 부착하지 않는 것을 원칙으로 함



4. 저압용 배 · 분전반 구조

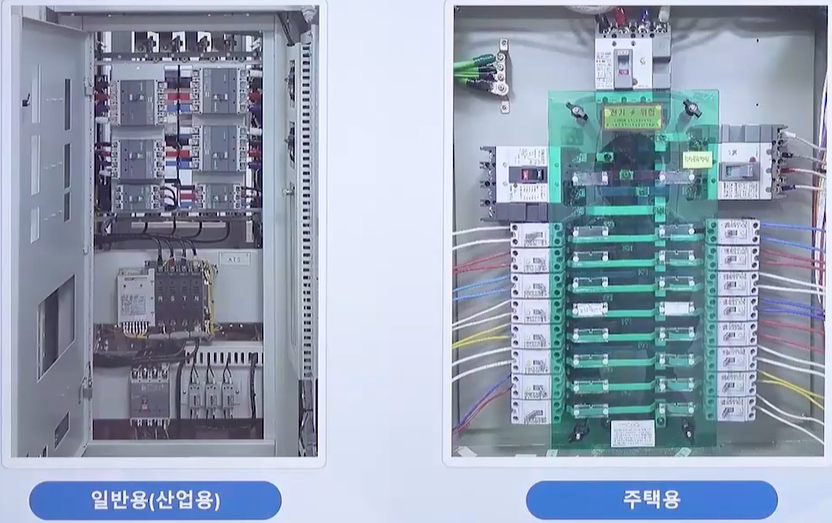

가. 일반용(산업용)과 주택용의 비교



[일반용(산업용)]

  ▣ 문의 개폐 또는 문의 탈착 조작에 의해 쉽게 파손될 우려가 없어야 함

  ▣ 배 · 분전반은 안에 먼지와 빗물이 침입하지 못하도록 개스킷 등으로 처리하고 고이지 않도록 해야 함

  ▣ 자립형 · 배분전반 하부에는 앵커볼트 등 고정용 금구로 바닥면에 고정할 수 있는 구조인지 확인함

  ▣ 문의 경첩은 문을 연 상태에서 보수 · 점검이 용이하고 기기 탈착이 쉬워야 하며 개폐를 빈번하게 하여도 파손될 우려가

       없어야 함

  ▣ 배 · 분전반의 캐비닛 등에는 접지선의 접속이 용이하도록 접지단자를 설치해야 함

      - 문(Door) 등 가동부에는 실드선 등을 사용하여 캐비닛과 전기적으로 완전히 접속해야 함



[주택용]

  ▣ KS (주택용 분전반)에 적합한 것으로 충전부에 직접 접촉할 우려가 없어야 하며 점검이 용이한 구조여야 함

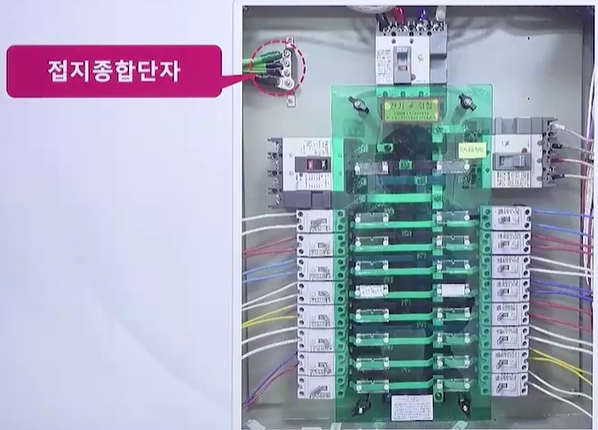

  ▣ 접지 종합단자의 시설 및 접지선 접속

     ⇒ 기계기구의 외함과 콘센트의 접지극에 시설하는 접지공사의 모든 접지선을 접지 종합단자에 접속하고, 접지 종합단자와 접지

          극에 연결되는 접지선을 공용할 목적으로 시설하는 단자

    ⊙ 접지 종합단자는 주택용 분전반 내에 시설할 것

        (다만, 분전반 내에 시설하는 것이 곤란한 경우로써 분전반에 근접한 개소에 불연성 혹은 난연성의 함 내부에 접지 종합단자를

          용이하게 점검할 수 있도록 시설하는 경우는 적용하지 않음)

    ⊙ 주택용 분전반 내에 시설된 누전차단기로 보호되는 분기회로의 전기 · 기계기구 및 콘센트의 접지선 등은 접지 종합단지에

         접속해야 함

    ⊙ 접지 종합단자는 접지 유무와 접지 저항치 적정 여부를 KEC 140 규정에 따라 확인함

  ▣ 조영재에 부착, 배선의 접속, 개폐기의 조작 및 보수점검이 쉽고, 문의 안쪽으로 먼지와 빗물이 침입하지 못하도록 개스킷

       등으로 처리해야 함

  ▣ 도어의 개폐 또는 커버의 탈착 조작에 의해 쉽게 파손될 우려가 없도록 해야 함





나. 저압용 배 · 분전반 구조에서 고려해야 할 사항

 ① 중저의 설치

   ▣ 중저는 내부기기를 부착한 후, 캐비닛에 쉽게 부착하고 떼어낼 수 있도록 해야 함



 ② 금속제 밑판

   ▣ 중저의 재질이 합성수지제일 경우 두께 0.6㎜ 이상의 금속제 밑판을 끼워 부착해야 함

 ③ 다중이 이용하는 시설의 배 · 분전반

   ▣ 불연성 또는 난연성의 것이거나, 불연성 물질을 바른 것 또는 난연성 KS C 규정 캐비닛의 내연성 시험에 합격한 것을 사용해야

        함

 ④ 환기

   ▣ 배 · 분전반 측명 또는 상단부에 통풍구를 설치하여야 하며 내측에 재사용이 가능한 고분자 화합물로 된 필터를 장치하여 외부

        로 부터 먼지의 침입을 방지함

 ⑤ 조수류 등의 침입 방지

   ▣ 배 · 분전반 내부에 조수류(鳥獸類) 등이 침입할 우려가 없는 구조인지 확인함



 ⑥ 절연저항 측정을 위한 조치

   ▣ 절연저항 측정을 쉽게 할 수 있도록 주 개폐기 및 분기 개폐기에 절연저항계의 리드선 접속을 할 수 있도록 하고, 층간덮개의

        탈착에는 특수한 공구를 필요로 하지 않는 것이어야 함



 ⑦ 배선구멍

  ▣ 외함에는 배선 인입, 인출을 위한 배선 관통 구멍을 뚫어야 함

  ▣ 배선 구멍을 뚫을 때 준용해야 할 사항

    - 전선을 손상시킬 우려가 없는 절연물의 보호 부싱을 설치하였는지 확인함

    - 보호부싱과 동등 이상의 효과가 있는 방법으로 조치하였는지 확인함

       (금속제 외함으로서 배선 관통 구멍의 끝면부를 컬링(Curling) 가공처리 등)



 ⑧ 접지단자

   ▣ 사람이 닿을 우려가 있는 캐비닛 등 금속부분에는 접지단자를 설치해야 함

      - 접지단자 설치개소 : 캐비닛, 중저

      - 캐비닛, 중저, 중간덮개의 금속부는 전기적으로 접속되어야 함
