폐쇄배전반 (분류 및 주요 규격)

1. 폐쇄배전반 분류

가. 사용용량에 따른 폐쇄배전반 분류

  ▣ 폐쇄배전반 : 접지된 철판으로 된 외함 속에 배전반 기능에 필요한 모든 기기 (차단기, CT, VT, 보호계전기, 측정용 계기 등)가

       전부 취부되어 있고 이들 기기가 배선으로 결선되어 있어 외부 접속만 제외하고 완성되어 있는 상태의 금속 폐쇄물로 조합한

       배전반 및 제어반

구 분	저압	고압	특고압
전압	AC : 1,000V 이하 DC : 1,500V 이하	AC : 1,000V 초과 7,000V 이하 DC : 1,500V 초과	AC : 7,000V 초과
수배전반 명칭	저압 폐쇄 배전반	고압 폐쇄 배전반	특고압 폐쇄 배전반

나. 보호 등급에 따른 배전반 분류



다. 차단기 부착 방법에 따른 배전반 분류



라. 차단기를 쌓는 단수에 따른 배전 분류



   ※ 단수가 많을 수록 공간성, 경제성은 좋지만 유지 · 보수성, 케이블 처리 등의 공사 용이성, 대용량성에서는 불리해짐

​

마. 조작, 보수 방법에 따른 배전의 분류

전후(양면) 보수형	전면 보수형
전후 양면에서 보수가 가능한 배전반	전면에서만 보수가 가능한 배전반

바. 특수환경에 따른 배전의 분류

  ▣ 방진형, 내진형, 내설형, 방식형, 내식형, 방폭형

종별	보호의 기본 분류	구조	사용장소
방진형	분진, 쓰레기 등이 침입하여도 정상운전을 방해하지 않도록 보호된 것	⊙ 외피는 전면을 폐쇄하여 도어 등의      극히 작은 틈새나 환기구 등은      방진에 충분히 고려된 구조로 함 ⊙ 먼지가 쌓이지 않도록 고려함	⊙ 매립지 등 때때로      먼지가 일어나는 장소 ⊙ 흰개미 등 벌레가      있는 장소
내진형	분진, 쓰레기 등 외피내에서 내부에 침입하지 않도록 보호된 것	⊙ 외피는 전면을 폐쇄하여 도어 및      함간 접합부에는 패킹을 한 구조      로 함 ⊙ 일반적으로 환기구는 설치하지      아니하며 Filter식의 것 등으로서      내진을 충분히 고려한 것이라면      설치하여도 무방함	⊙ 분진, 흙먼지 등이      많은 장소(제분 공      장, 시멘트 공장 등)
내설형	눈이 외피내에 전혀 진입하지 못하도록 보호하는 것	⊙ 일반적으로 사용하는 옥외형의 도어나      환기구 등 틈새가 있는 부분을 고려한      구조로 하나 환기구에 대해서는 필요에      따라 덮개 등 간편하게 하는 방법도 있음	⊙ 다설지대의 장소
방식형	부식성의 산, 알칼리 또는 유해가스가 침입하여도 유해가스가 외피내에는 전혀 침입하지 못하도록 보호되는 것	⊙ 외피는 전면을 폐쇄하여 도어 등에      작은 틈새나 환기구 등을 충분히      방식처리(도금도장 등)을 한 것을      사용함	⊙ 부식가스가 많은 장소

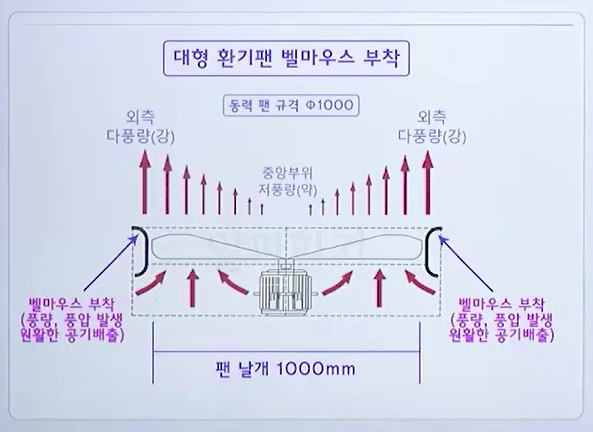

내식형	부식성의 산, 알칼리 또는 유해가스가 외피내에는 전혀 침입하지 못하도록 보호되는 것	⊙ 외피는 전면을 폐쇄하여 도어 및 함간     접속부 등에 패킹을 하여 케이블 삽입구에는     벨 마우스(bell mouth)등을 설치하여     환기구는 없는 구조로 함	⊙ 부식가스가 많은  장소
방폭형	KSC 4001 전기기기 동작의 규정에 따름



2. 폐쇄배전반의 주요 규격

가. 고압 및 특고압 폐쇄 배전반의 규격

기호 구분		내 용
제1기호	M	⊙ 메탈클래드형의 스위치 기어, 컨트롤 기어
	P	⊙ 격실(컴파트먼트)형 스위치 기어, 컨트롤 기어
	C	⊙ 큐비클(금속함)형 스위치 기어, 컨트롤 기어
제2기호	X	⊙ 고정형 기기 설치
	Y	⊙ 반출 기능형 기기 설치
	W	⊙ 인출형 기기 설치
제3기호	G	⊙ 모선, 접속 도체, 접속부에 절연물 피복을 행한 것



[형의 조합(예)]

   ▣ MW (메탈클래드/인출형), MWG (메탈클래드/인출형/절연피복)

   ▣ PW (컴파트먼트/인출형), PWG(컴파트먼트/인출형/절연피복)

   ▣ CX (큐비클/고정형), CY(큐비클/반출 가능형), CW (큐비클/인출형)



나. 저압 폐쇄 배전반의 규격



[형의 조합 (예)]

   ⊙ A형(1X), B형(1Y), C형(2X), D형(2Y), E형(2Z), F형(3Z), G형(4Z)

   ⊙ 즉, F형은 조건 기호 3(C형에 추가하여 차단기실 상호 간 또는 차단기실과 타 격실 간은 접지된 급속제 격벽으로 이격)의

        조건에 Z(주 회로는 자동식 단로부를 갖는 인출형)의 조건이 더해진 것



다. 표시방법 및 표시 예 (고압 및 저압에 관계없이 통일되어 있음)

  ▣ 표시방법

    ⊙ "IP(International Protection)"라는 문자 다음에 표시한 첫번째 특성 숫자는 충전부 가동부에 대한 외부 접촉에 대한 보호등

         급을 표시함

    ⊙ 두번째 특성 숫자는 물에 대한 보호등급을 표시함

    ⊙ 만일 보호등급 중 한 가지만 규제할 때에는 빈자리에 XX로 표시함

  ▣ 표시의 예

    ⊙ IP2X : 외부물질의 접근만 규제

    ⊙ IPX5 : 물에 대한 규제만 할 때

    ⊙ IPX2 : 외부물질과 물에 대한 규제를 동시에 할 때

  ▣ 적용의 예

    ⊙ 방수, 외부분진은 IP44 이상



라. 제1특성 숫자 등급의 정의

제1특성 숫자	보호등급
	개요	정의
0	무보호	무보호
1	50 ㎜ 초과 고체에 대한 보호	직경 50㎜를 초과하는 고체에 대한 보호
2	12㎜ 초과 고체에 대한 보호	직경 12㎜를 초과하는 고체에 대한 보호
3	2.5㎜ 초과 고체에 대한 보호	직경 2.5㎜를 초과하는 고체에 대한 보호
4	1.0㎜ 초과 고체에 대한 보호	직경 1.0㎜를 초과하는 고체에 대한 보호
5	방진	먼지의 침입을 기기의 운전에 만족할 수 있도록 방지할 것
6	내진	먼지의 침입을 방지할 것

마. 제2특성 숫자 등급의 정의

제1특성 숫자	보호등급
	개요	정의
0	무보호	무보호
1	물방울에 대한 보호	수직으로 떨어지는 물방울에 대한 보호
2	15° 각도에서 떨어지는 물방울에 대한 보호	외함이 정상위치에서 15°까지 기울었을 때 수직으로 떨어지는 물방울에 대한 보호
3	물분사에 대한 보호	수직으로 부터 60°까지 각도에서 분사하는 분사물에 영향을 받지 않아야 함
4	물분사에 대한 보호	외함의 모든 방향에서 분사되는 물에 대하여 영향을 받지 않아야 함
5	물분사에 대한 보호	외함의 모든 방향에서 노즐로 뿜어지는 물에 대하여 영향을 받지 않아야 함
6	넘치는 바닷물에 대한 보호	넘치는 바닷물에 대한 영향을 받지 않아야 함
7	침수영향에 대한 보호	외함이 침수되었을 때 규정된 수압과 시간 등 조건하에서 영향을 줄 만한 물의 침입이 불가능해야 함
8	수중에 대한 보호	장비는 제작자가 제시한 조건하에서 수중에서 연속사용에 적합하여야 함

바. 폐쇄배전반 구성기기

  ① Panel ② Circuit Breaker ③ Projection Relay ④ Meter

  ⑤ Voltage Transformer ⑥ Current Transformer ⑦ LA / SA



  ▣ 고압 및 특고압 배전반의 구성요소별 크기는 제작자의 시방을 참조하여 정한다.

​

3. 폐쇄 배전반 상태 점검

가. 일반사항

  ① 폐쇄 배전반이 부식되어 있거나 작은 동물이 내부로 침입할 우려는 없는지 확인함



  ② 폐쇄 배전반이 내장 기기의 중량이나 동작에 의한 충격으로 부터 충분히 견딜 수 있는 기계적 강도를 지닌 것인지 확인 함

    ⊙ 강판은 KS D에서 규정하는 강판을 사용해야 함

    ⊙ 옥내용 1.6㎜ 이상, 옥외용 2.3㎜ 이상으로 해야 함

    ⊙ 내진에 대한 대책은 KECG 및 KECC를 참고할 수 있음

  ③ 위험 및 주의 표지

    ⊙ 폐쇄 배전반 문짝에 잠금장치를 하여 관계자 이외의 사람이 쉽게 접촉하지 못하도록 되어 있는 지 확인함

    ⊙ 출입구에는 출입금지 표시와 잠금장치 등이 시설되어 있는지 확인함

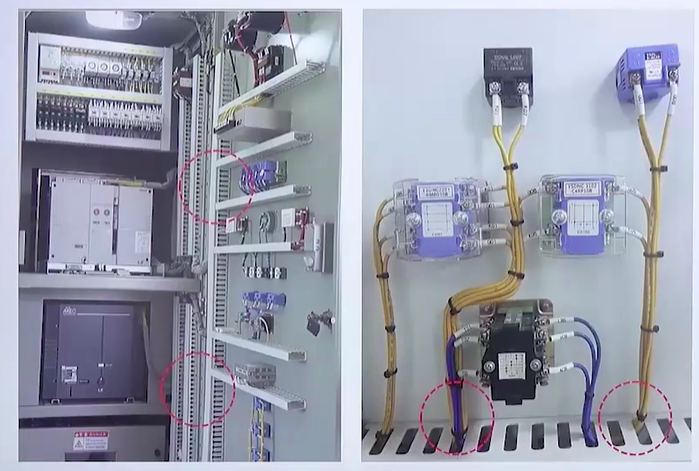

  ④ 배선을 밴드(Band)로 묶거나 덕트 등에 수납하여 배선 등이 눌리거나 손상의 우려가 없는지 확인함



나. 공간 확보, 이격거리

   ① 폐쇄 배전반의 전면, 측면, 후면과 건물 실내 벽면 등 타물체과의 공간 거리가 전기설비의 조작, 점검 등을 하기에 충분한지

        확인함



  ② 공간 확보

    ⊙ 수 · 배전반에 고압용 또는 특고압용의 기구 또는 전선을 시설하는 경우에는 취급자에게 위험이 없도록 방호에 필요한 공간을

         확보하였는지 확인함









 ③ 충전부로 부터의 이격 거리

   ⊙ 특고압 기계 기구를 설치한 수전 설비 주위에 울타리, 담 등이 높이 2m 이상, 지표면과 울타리 등의 하단부 간격이 15㎝ 이하

        인지 확인함

   ⊙ 충전부 이격거리 : 5m (35kV 이하) ≥ a + b



  ④ 폐쇄 배전반에서 나도체를 사용한 경우 공칭전압에 따라 절연거리가 적정한지 확인함

                                   [폐쇄 배전반 내 나도체를 사용한 경우의 공칭전압에 따른 절연거리(KENC)]

구분[kV]		상 · 대지	삼상	동상(극간)
22.9	최소치	205	315	225
	추천치	210	230
6.6		65(45)	81(45)	53
3.3		45(30)	53(30)	53

                                                                                                                                                  ※ (   )는 안전공사 점검 가이드

  ⑤ 폐쇄 배전반 내 케이블 사이의 이격거리



다. VTT, CTT 점검

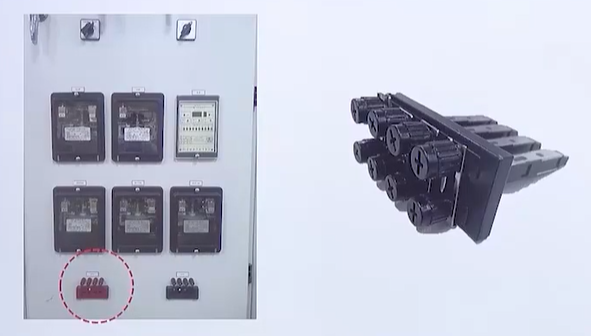

  ① 보호계전기나 계기 등의 시험에 간편하도록 계기용 변압기(VT) 및 변류기(CT) 2차 회로에 플러그인(Plug in) 시험 단자를 패널

       전면에 구비하였는지 그리고 VT, CT 등의 명판을 부착하였는지 확인함



    ② CTT (시험단자)

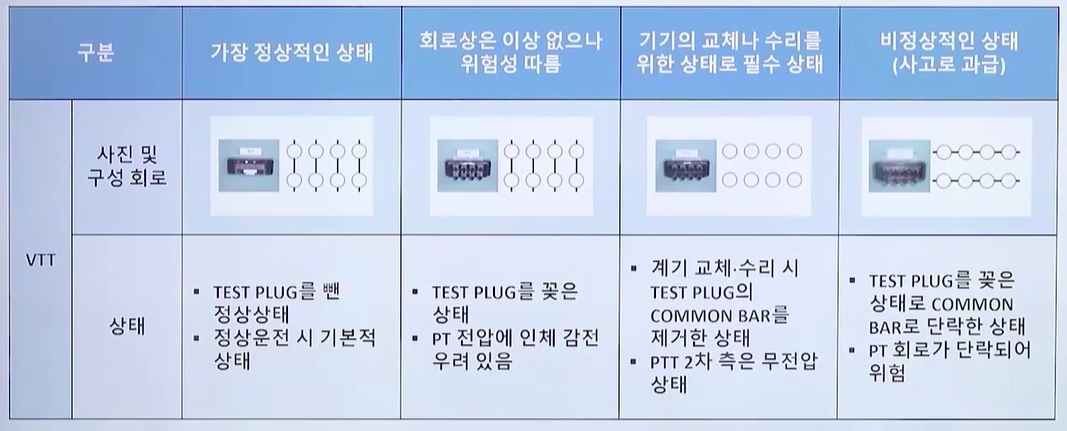

  ③ VTT (시험단자)



  ④ VTT, CTT
