R형 수신기와 소화전(중계기) 결선 및 작동원리

▣ R형 수신기 : 통신신호를 중계기를 통해 수신하는 소방설비의 중앙제어장치

▣ 중계기 : 접점신호를 통신신호로 변경해 주는 역할

   ※ DiP 스위치 : 중계기의 주소(address)를 설정

​

R형 수신기는 통신신호를 통해 감지기, 발신기와 통신하여 각종 소화설비를 제어하는 소방설비를 말한다.

R형 수신기는 통신을 통해 소방설비를 제어하므로 반드시 접점신호를 통신신호로 변경해 주는 중계기를 필요로 한다.

중계기에는 Dip스위치라고 하는 중계기의 주소를 설정하는 계기가 있다.

Dip 스위치는 이진법에 의하여 주소를 설정한다.

​

수신기와 연결하는 소화전의 기본 설비에 대하여 알아 보자.



먼저 수신기에 출발하는 단자가 있을 것이다.

발신기 내장형 소화전세트에는 소화전 단자가 있어 수신기와 소방설비를 연결해 준다.

소화전에 중계기가 있고 기본 소방설비로는 감지기, 발신기 세트, 경종, 표시등이 있다.

​

이제 수신기와 소화전의 단자와 결선을 해 보자

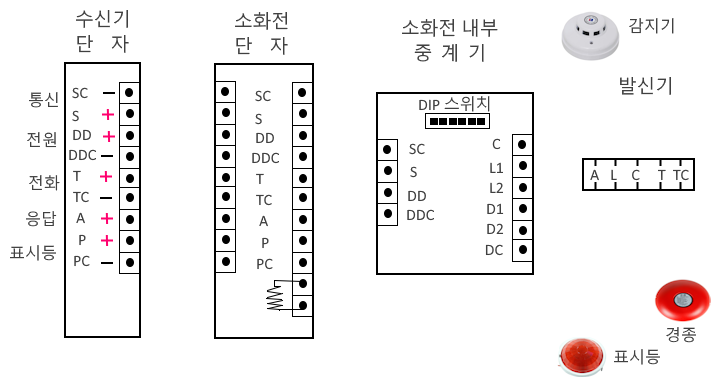

수신기에서는 소화전으로 9개의 선이 연결된다.

SC 는 통신 공통(-)선이고 S는 통신선, DD는 중계기 전원(+)선이고 DDC는 중계기 공통(-)선이다.

T는 전화 (+)선이고 TC는 전화 공통선(-)이고, A는 발신기선이고 P는 표시등

(+)이고 PC는 표시등 공통 (-)선이다.

이들 선을 각각 수신기 2차측에서 소화전 1차측으로 연결된다.

통신선인 SC와 S은 TSP케이블선을 사용하는데 통신선이므로 차폐케이블선을 사용한다.

그 아래 전원, 전화, 발신기, 표시등선은 HFIX 2.5㎟ 선을 사용한다.

​

이제 소화전단자에서 중계기와 소방설비에 대한 결선을 해 보자.



먼저 소화전 단자의 통신선과 중계기 1차측 통신선을 연결한다. 중계기 전원선을 소화전단자와 중계기 단자를 연결한다.

이 4개선은 극성이 바뀌면 안된다. 소화전 단자의 전화(T),와 전화공통(TC)를 발신기 세트 2차측 단자에 연결한다.

발신기 응답선을 소화전단자에서 발신기 세트 2차측 단자에 연결한다. 그리고 표시등선과 공통선을 표시등에 연결한다.

표시등의 소화전의 상단부에 설치되어 있다. 이렇게 하면 기본적은 소화전의 결선이 완성된다.

그런데 감지기와 경종이 연결되어 있지 않다.

​

감지기선, 회로선과 경종은 중계기 2차측에서 연결된다.





감지기는 중계기의 2차측에서 연결된다. 공통선(C)와 L1선을 감지기에 연결한다.

감지기에서는 말단 감지기 까지 결선되고 말단 감지기에서 다시 소화전단자의 종단저항에 연결된다.

또한 중계기 2차측 C와 L1은 발신기 세트 1차측의 C와 L 단자에 연결한다.

경종은 중계기 2차측 DC와 D1에 연결한다.

이렇게 하면 결선은 모두 끝나게 된다.

​

이제 중계기를 통한 작동원리에 대해 알아 보자.



중계기의 2차측 단자 C, L1, L2는 기기에 따라서는 입력이라고 표시되고

D1, D2, DDC는 출력이라고 표시하기도 한다.

중계기 2차측 단자인 입력측에 연결된 소방기기는 감지기와 발신기 수동스위치이다.

화재가 발생하여 감지기가 작동하거나 발신기의 수동스위치를 누르게 되면

중계기에 접점신호가 전달되고 중계기 내부에는 릴레이가 작동하게 된다.

중계기의 릴레이에서는 화재신호의 접점신호가 발생하게 되고 이 접점신호를 통신신호로 변환하여 수신기에 전달하게 된다.

수신기는 이 신호를 받아 각각의 설비를 제어하게 되는데 여기서는 중계기에 다신 신호를 주어 경종을 울리게 한다.

경종은 작동을 하게 하는 것이므로 중계기의 2차측 출력 단자에 연결하게 된다.

중계기는 각각의 소방설비의 접점신호를 통신신호로 바꾸어 주어야 하므로 중계기에는 입출력표가 있다.

각각의 감지기에도 주소가 있어 입력 몇번은 감지기 몇번등 으로 표시하고 출력도 경종 등의 출력번호가 있으므로

이에 따라 결선을 하면 된다.



중계기에서 통신오류 또는 회로단선이 발생하였을 때 전압을 확인하는 방법을 알아보자.

통신선은 26~27 [V]로 형성된다.

전원(전압)선은 24 [V]가 된다.

감지기(회로)선은 19 ~ 23 [V]가 정상이다.

경종은 0 [V]가 측정되어야 정상이다.

​

회로선의 경우 단선, 오동작, 정상일 때를 구분해 보자.

회로선에 단선이 되었을 때 24 ~ 25 [V]가 측정된다.

감지기가 정상일 때는 19~ 24 [V]가 측정된다.

감지기가 오동작할 때는 4~5 [V]가 측정된다.

​

측정할 때는 감지기의 2차측의 입력단자를 측정한다.

​
