물분무소화설비의 유지·관리·보수

【물분무소화설비의 유지·관리·보수】

​

1. 동작 전 준비사항

  ▣ 물분무소화설비는 경보로 인한 혼란을 방지하기 위해 사전 통보 후 점검하거나, 또는 수신반에서 경보스위치를 정지시킨 후

       시험에 임한다. 2차측 개폐밸브를 잠그고 배수 밸브를 개방시킨 상태로 점검

​

2. 동작 및 복구

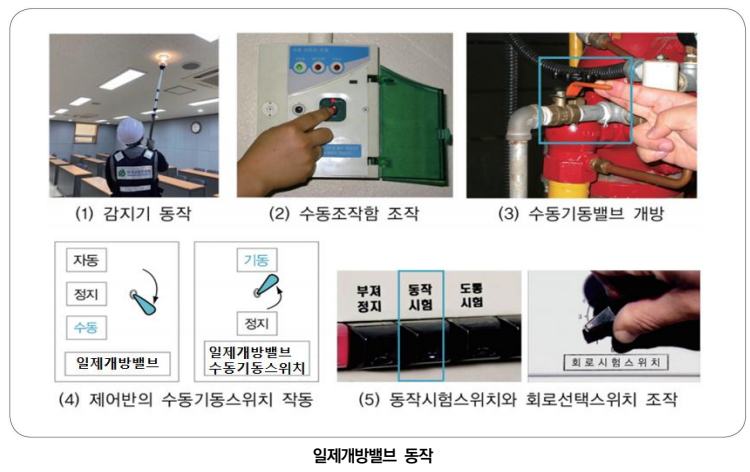

1) 동작

  ① 해당 방호구역의 감지기 2개 회로 작동

  ② SVP(수동조작함)의 수동조작스위치 작동

  ③ 밸브 자체에 부착된 수동기동밸브 개방

  ④ 감시제어반(수신기)측의 일제개방밸브 수동기동스위치 작동

  ⑤ 감시제어반(수신기)에서 동작시험 스위치 및 회로선택 스위치로 작동(2회로 작동)



2) 확인

  ① A감지기 or B감지기 작동 시

     가. 화재표시등, A감지기 or B감지기 지구표시등 점등 나. 경종 또는 사이렌 경보

  ② A감지기 and B감지기 작동 시

    가. 화재표시등, A감지기, B감지기 지구표시등 점등 여부 확인

             가) 감시제어반 화재표시등 및 감지기 표시등 확인                                         나) 전자(SOL)밸브 작동여부 확인



          다) 감시제어반 밸브개방표시등의 점등 확인                           라) 사이렌의 경보상태 확인



      마) 펌프의 자동기동 여부 확인

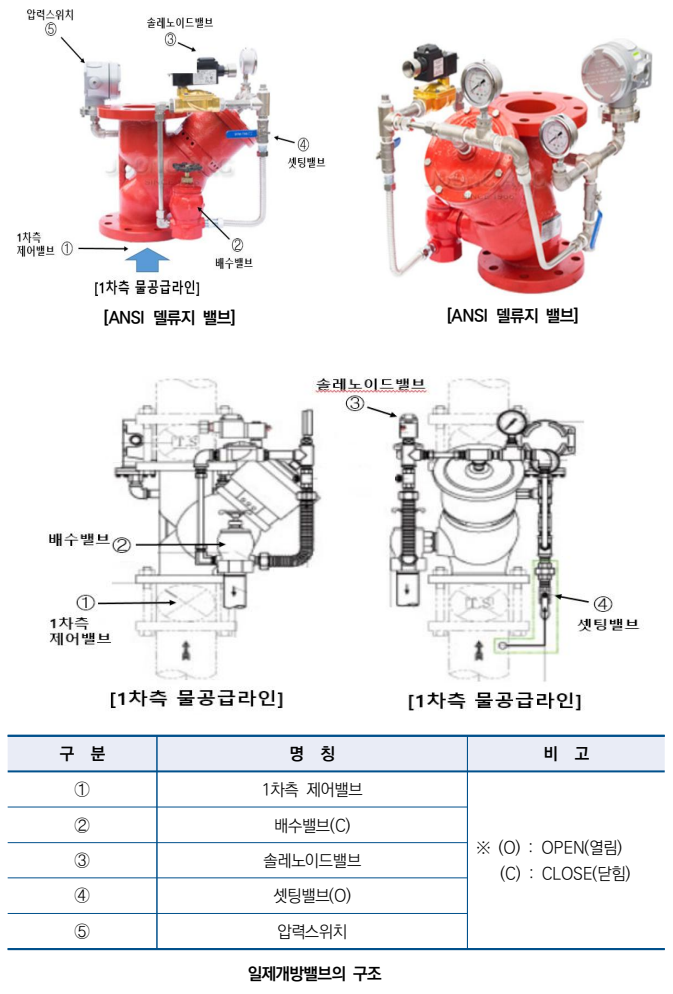

3) 복구

  ① 감시제어반 일제개방밸브 연동정지 및 음향장치 정지 후 화재 복구

  ② 1차측 개폐밸브 폐쇄

  ③ 배수밸브 개방으로 2차측 소화수 모두 배수 후 폐쇄

  ④ 2차측 개폐밸브 폐쇄

  ⑤ 전자밸브(전동볼밸브) 수동으로 복구(예전타입은 감시제어반 복구 시 자동복구 타입 있음)

  ⑥ 세팅밸브 개방으로 1차측 중간챔버실 소화수 충수

  ⑦ 1차측 개폐밸브 서서히 개방

  ⑧ 2차측 압력계 0으로 압력변동 없을 시 세팅완료

  ⑨ 2차측 개폐밸브 개방

  ⑩ 타입별로 세팅밸브 개방 또는 폐쇄상태로 유지

      ※ 각 회사별 동작 및 복구는 순서는 거의 동일



3. 고장발생원인 및 조치방법





1) 일제개방밸브 개방 불량

  ① 원인

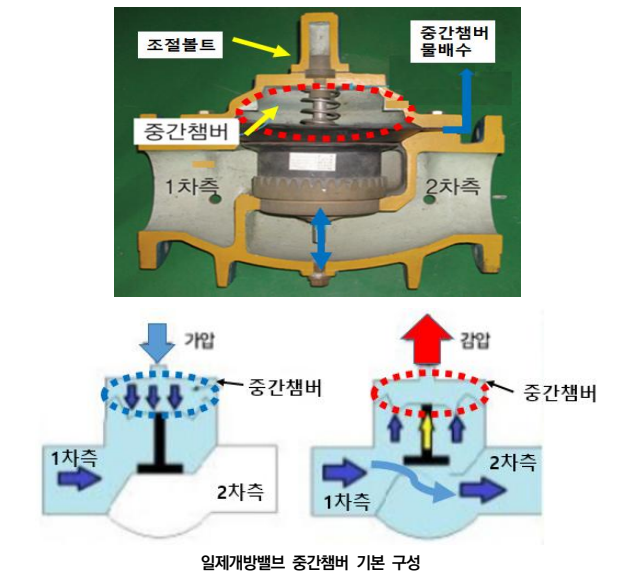

    가. 일제개방밸브 중간챔버 감압이 안됨으로 인한 개방 불량

    나. 배수배관의 막힘으로 인한 개방 불량

    다. 조절볼트 미복구에 의한 개방 불량

    라. 일제개방밸브 클래퍼 고착에 의한 개방 불량

    마. 일제개방밸브 1차측 개폐밸브 폐쇄

  ② 조치

    가. 일제개방밸브 중간챔버 감압이 안됨으로 인한 개방 불량

        - 전자밸브(솔레노이드밸브) 전압 측정하여 23+-0.2V일 경우 기구 교체

        - 전자밸브(솔레노이드밸브) 전압 측정하여 0V일 경우 선로 보수

        - 전자밸브(솔레노이드밸브) 전압 극성이 바뀐 경우(+→- , -→+) 결선 보수



    나. 세팅배관의 막힘으로 인한 개방 불량

       - 세팅배관 분리 후 이물질 제거 및 청소 실시

    다. 조절볼트 미복구에 의한 개방 불량

      - 일제개방밸브 조절볼트 원상복구 후 유지관리



    라. 일제개방밸브 클래퍼 고착에 의한 개방 불량

      - 일제개방밸브 전면부 탈착하여 이물질 제거 및 청소 실시

    마. 일제개방밸브 1차측 개폐밸브 폐쇄

      - 일제개방밸브 1차측 개폐밸브 상시 개방 유지관리

​

2) 일제개방밸브 감시제어반 화재표시등(밸브개방 표시등) 미점등

  ① 원인

    가. 일제개방밸브 작동 시 압력스위치 미동작

    나. 압력스위치는 정상 작동하였으나, 감시제어반 미점등

  ② 조치

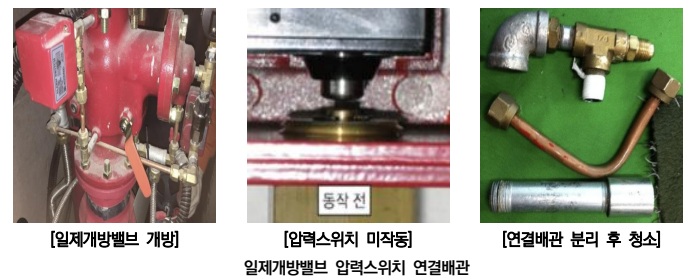

    가. 일제개방밸브 작동 시 압력스위치 미동작

      - 일제개방밸브에서 압력스위치로 연결 배관 내 이물질로 막힘 여부 확인

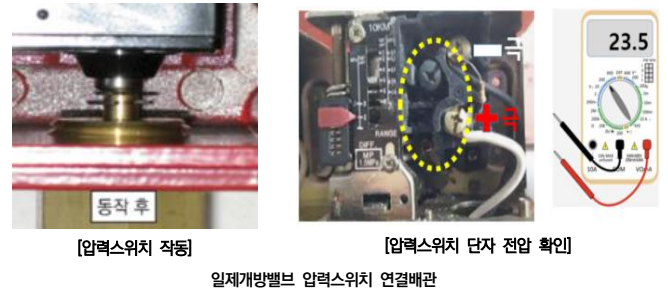

3) 압력스위치는 정상 작동하였으나, 감시제어반 미점등

  - 압력스위치 선로 단선

  - 압력스위치 교체(선로전압 정상 DC24+-2.4V)



4) 솔레노이드밸브 복구 불가(복구가 안되고 계속 동작할 경우)

  ① 원인 : 감시제어반 내 지속적인 전자밸브(솔레노이드밸브) 출력전압 입력

  ② 조치 : 감시제어반 내 지속적인 전자밸브(솔레노이드밸브) 출력전압 입력

                 감시제어반에서 전자밸브(솔레노이드밸브) 연동 정지 및 화재 복구 실시
