수신기와 충압펌프 MCC판넬 결선 및 작동원리

수신기와 충압펌프간 결선방법에 대하여 알아 보자.

충압펌프는 스프링클러설비의 2차측 배관에 압력이 설정압력 보다 떨어질 경우

기동을 하여 적정 압력을 유지함으로써 주펌프의 잦은 기동을 막아 주어

설비가 적정하게 운영되도록 하는 것을 목적으로 한다.

따라서 충압펌프는 스프링클러설비의 2차측 배관에 수압이 설정압력 보다 떨어질 경우

자동으로 기동하도록 시퀀스가 작동하도록 결선을 해야 한다.

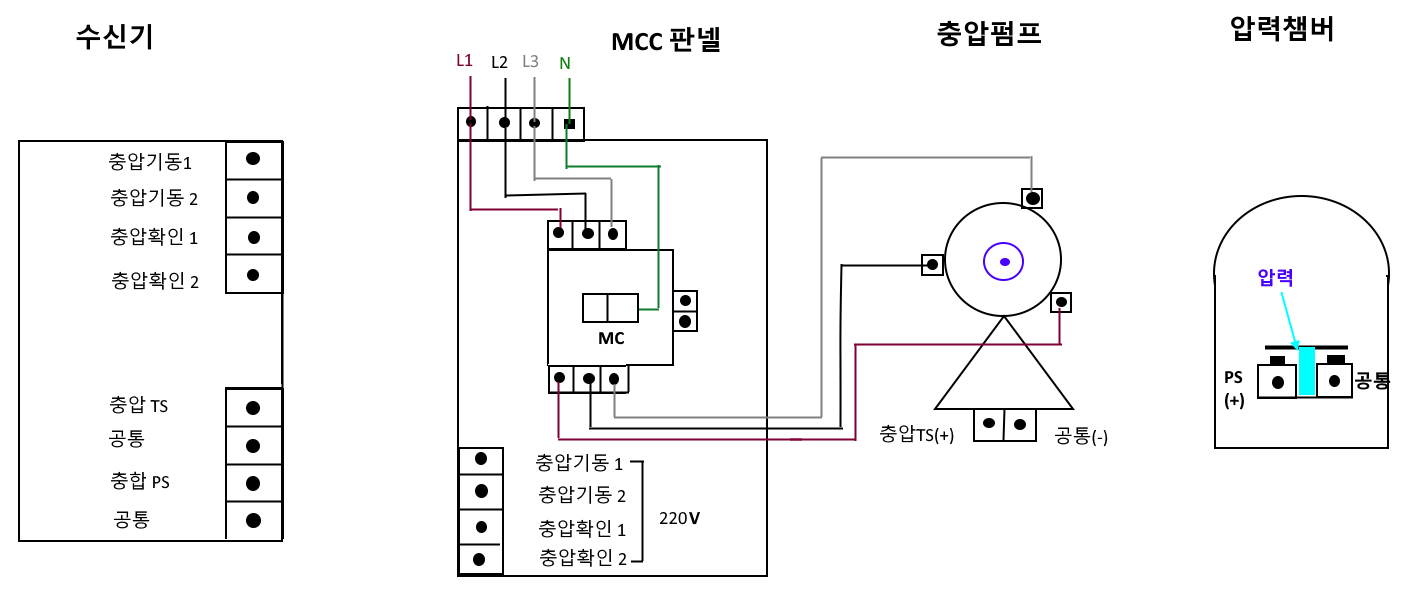

충압펌프의 결선은 수신기와 MCC판넬, 충압펌프, 압력챔버 이 4개의 설비를 결선한다.

충압펌프의 전동기는 3상 결선에 의하여 기동하게 되고

MCC판넬에서 한전 전원이 MC에 의하여 충압펌프 전동기에 전원이 공급된다.

​

수신기와 충압펌프 MCC판넬 결선방법

​

이제 결선을 시작해 보자.

먼저 충압펌프 기동 1,2선을 MCC판넬 충압펌프 기동 1,2 단자에 연결한다.

뒤에서 이야기 하겠지만 충압펌프 기동1,2선은 충압펌프에 전원을 공급하기 위한 시퀀스 회로의 MC를 여자시키기 위한 보조 회로의 전선이다.

충압펌프 확인 1,2선을 MCC판넬 충압펌프 확인 1,2 단자에 연결한다.

마찬가지로 충압펌프 확인 1,2선도 충압펌프에 전원을 공급하기 위한 시퀀스 회로의 MC를 여자시키기 위한 보조 회로의 전선이다.

충압펌프 TS와 공통선을 충압펌프의 충압TS(+)와 공통 단자에 연결한다.

마지막으로 충압 PS와 공통선을 압력챔버의 PS(+)와 공통단자에 연결한다.

충압펌프의 PS와 공통선도 충압펌프에 전원을 공급하기 위한 시퀀스 회로의 MC를 여자시키기 위한 보조 회로의 전선이다.

이렇게 하면 수신기, 충압펌프 MCC판넬, 충압펌프, 압력챔버간 결선이 된다.

​

충압펌프 작동원리

​

이제 결선된 회로를 보면서 충압펌프의 작동원리에 대하여 알아 보자.



충압펌프는 스프링클러설비의 2차측 배관에 압력이 설정압력보다 낮은 경우 동작한다.

스프링클러설비의 2차측 배관의 압력이 낮아지는 것은 압력챔버가 감지를 한다.

위 그림에서 압력챔버의 압력이 낮아지면(스프링클러설비 2차측 배관의 압력) 압력챔퍼의

PS 접점(a접점)이 붙게 되게 된다. PS 접점이 붙게 되면 PS릴레이가 여자되고 PS릴레이가

여자되면 충압기동 1,2선이 연결이 되고 MC가 여자되어 전자접촉기(MC)에 의하여 한전 전원이 충압펌프에 공급되어 충압펌프가 기동하게 된다.

​
