수신기와 발신기 결선하기

소방 화재수신과 발신기의 결선방법을 알아 보자.

소방설비에서 수신기는 컴퓨터의 CPU역할을 한다. 입력 신호를 받아 이를 처리하여

출력신호를 내보내는 중앙처리장치라고 생각하면 된다.



위 사진은 p형 수신기의 실제 모습과 내부결선 모습을 나타낸 것이다.

p형 수신기에서 발신기에 관련된 설비는

주경종, 지구경종, 발신기의 표시등, 발신기, 전화(현재 설비에서는 없어짐), 감지기 회로 등의 설비로 구성되어 있다.

p형 수신기는 제어신호를 접점방식으로 하고 R형 수신기는 통신방식으로 한다.

이들 설비들이 수신기와 어떻게 결선되는지 알아 보자.

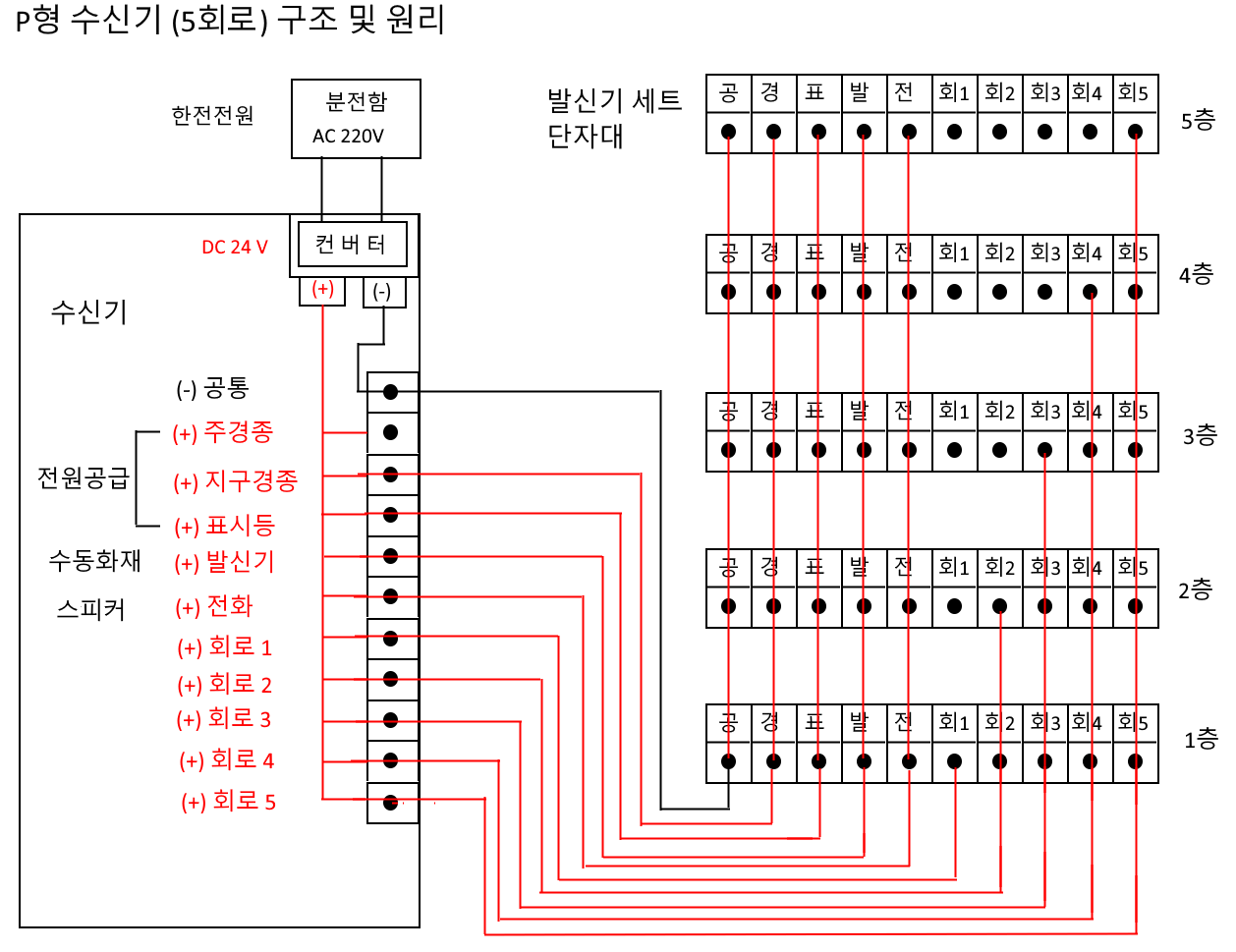

위 그림은 P형 수신기(5회로, 5층 건물)의 결선방식을 보여주고 있다.

수신기에는 한전전원의 분전반에서 교류 전압원을 받아 컨버터를 통해 24V의 직류 전압으로 변환하여 전원을 공급한다. 직원 전원의 마이너스(-) 전압선은 공통선으로 공급된다.

직류전원의 (-) 공통선은 제어회로, 시컨스 회로의 바닥선(-) 공통선으로 이해하면 된다.

​

수신기가 한전 전원에서 공급받은 (-)전원은 공통으로 공급되고

한전 전원의 (+)는 각각의 설비 전원으로 공급된다.

5층 건물(3,000㎡ 이하)은 일제 명동 방식을 취하는 경우의 결선방식이다.

먼저 공통선은 수신기에서 1층 발신기 세트로 공급되고 2층 ~ 5층까지 점프하여 공급된다.

주경종은 수신기에서 울리는 경종이므로 수신기 내에서 결선이 이루어진다.

지구경종과 발신기의 표시등, 발신기 수동버튼, 전화의 전원선(+)는 공통선과 마찬가지로

1층으로 공급된 후 1층에서 2층 ~5층까지 점프하여 공급된다.

​

자동화재탐지설비(화재감지기)에 공급되는 회로선은 각각의 화재경계구역별로 공급된다.

화재경계구역은 층별로 설정하게 되어 있으므로 1층에서 5층까지 5개의 화재경계구역이

설정된다. 따라서 회로1의 (+)선은 수신기에서 1층 단자대로

회로2 (+)선은 수신기에서 1층에서 점프하여 2층 단자대로

회로3 (+)선은 수신기에서 1층 ~ 2층을 점프하여 3층 단자대로

회로4 (+)선은 수신기에서 1층~3층을 점프하여 4층 단자대로

회로5 (+)선은 수신기에서 1층~4층을 점프하여 5층 단자대로 공급된다.

​

이제 각 층의 발신기세트에서 각 설비로 공급되는 결선방식을 1층의 예로 알아보자





앞에서는 공통선을 하나로 이야기하였지만 실무에서는 공통선을 2개로 공급된다.

경종과 표시등을 묶어 하나의 공통선으로 공급을 하고

발신기, 전화, 감지기 회로선을 묶어 하나의 공통선에 연결한다.

먼저, 경종과 표시등에 공통선 (-)을 연결하고

경종선(+)와 표시등선(+)를 연결한다.

발신기에는 4개 단자가 있는데

공통선(-), 수동스위치, 전화단자, 감지기 회로선 이 4개의 단자가 있다.

공통선(-)를 감지기와 발신기에 연결하고 감지기 회로선 (+)를 감지기에 연결한다.

수동스위치(발신기, 응답선) (+)선을 연결하고 전화선(+), 감지기회로선(+)을 발신기에

연결한다.

​

다음은 감지기 회로선을 발신기에 연결하는 이유를 알아 보기 위해 발신기의 내부 결선방법과 작동원리에 대하여 알아 보자.



위 그림은 발신기 세트의 내부 단자대의 모습을 나타낸 것이다.

단자대에서 발신기에는 4개선이 연결되고 있음을 알 수 있다.

공통선 (-)는 전화잭, 발신기 수동스위치, 감지기 회로선에 공통으로 물려 있다.

발신기의 누름스위치를 누르게 되면 공통선(-)과 발신기(+), 감지기 회로선(+)이 연결된다. 즉, 발신기 누름스위치를 누르게 되면 발신기 응답신호와 화재감지기의 화재신호가 동시에 수신기에 전달된다. 이에 따라 P형 수신기의 경우에는 수신기 내의 1층 경계구역에 화재신호등 켜지게 되고 동시에 발신기의 화재신호등이 켜지게 된다.

발신기의 수동스위치를 어느 층에서 누르던 P형 수신기의 발신기 화재신호등이 켜지게 되므로 화재가 발생한 층을 알기 위해서는 화재경계구역(회로선)의 점등을 확인해야 한다.

​
