소화설비별 가압송수장치 전양정 산정방식

1. 소화설비별 가압송수장치 (전양정) - 펌프방식】

​

가. 옥내 소화전설비

   H = h1 + h2 + h3 + 17

   여기서, H : 전양정 [m]

                h1 : 소방호스의 마찰손실수두 [m]

                h2 : 배관 및 관부속품의 마찰손실수두 [m]

                h3 : 실양정 (흡입양정+토출양정) [m]

                17 : 옥내소화전설비 규정방수압력의 환산수두 [m] (0.17MPa → 약 17m)

 나. 옥외 소화전설비

      H = h1 + h2 + h3 + 25

      여기서, H : 전양정 [m]

                   h1 : 소방호스의 마찰손실수두 [m]

                   h2 : 배관 및 관부속품의 마찰손실수두 [m]

                   h3 : 실양정 (흡입양정+토출양정) [m]

                   25 : 옥내소화전설비 규정방수압력의 환산수두 [m] (0.25MPa → 약 25m)

 다. 스프링클러설비

     H = h1 + h2 + 10

     여기서, H : 전양정 [m]

                  h1 : 배관 및 관부속품의 마찰손실수두 [m]

                  h2 : 실양정 (흡입양정+토출양정) [m]

                  10 : 옥내소화전설비 규정방수압력의 환산수두 [m] (0.1MPa → 약 10m)

 라. 포소화설비

     H = h1 + h2 + h3 + h4

     여기서, H : 전양정 [m]

                  h1 : 방출구의 설계압력환산수두 또는 노즐선단의 방사압력 환산수두 [m]

                  h2 : 배관 및 관부속품의 마찰손실수두 [m]

                  h3 : 낙차[m]

                  h4 : 소방호스의 마찰손실수두 [m]

​

※ 각 설비별 방수압 · 방수량

구 분	방수압	방수량
옥내소화전설비	0.17 MPa 이상 (0.7 MPa 초과시 감압장치설치)	130 ℓ/min 이상 (옥내소화전 최대 2개)
옥외소화전설비	0.25 MPa 이상 (0.7 MPa 초과시 감압장치설치)	350 ℓ/min 이상 (옥외 소화전 최대 2개)
스프링클러설비	0.1 MPa 이상 1.2 MPa 이하	80 ℓ/min 이상
간이스프링클러설비	0.1 MPa 이상	50 ℓ/min 이상
드렌처설비	0.1 MPa 이상	80 ℓ/min 이상
압축공기포소화설비	특수가연물	2.3 ℓ/min·㎡ 이상
	기타의 것	1.63 ℓ/min·㎡ 이상
연결송수관설비	0.35 MPa 이상	⊙ 2,400 ℓ/min (3,200, 4,000 (계단식 APt 1,200 ℓ/분 이상) - 해당 층에 설치된 방수구가 3 개 초과 (최대 5개)시 방수구 마다 800ℓ/분) (계단식APT : 400 ℓ/분)을 가산
소화용수설비	0.15 MPa 이상 (소화수조가 옥상 또는 옥탑에 설치된 경우에 지상에 설치된 채수구에서의 압력)	⊙ 수원의 소요수량 - 20~40㎥ 미만 : 1,100ℓ/분 이상 - 40~100㎥미만:2,200ℓ/분 이상 - 100㎥ 이상 : 3,300ℓ/분 이상

​

2. 옥내소화전의 가압송수장치

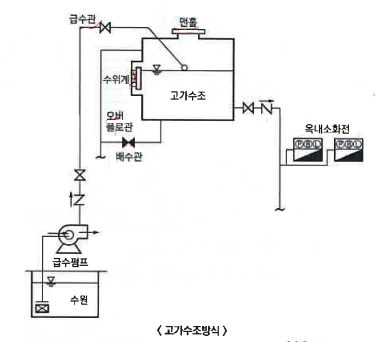

가. 고가수조방식

  ▣ 특정소방대상물의 옥상 또는 높은 지점에 수조를 설치하여 각 설비의 방수구에서 규정 방수압력 및 규정방수량을 얻는

       방식

    H = h1 + h2 +17

    여기서, H : 필요한 낙차 [m]

                 h1 : 소방호스의 마찰손실수두 [m]

                 h2 : 배관 및 관부속품의 마찰손실수두 [m]

                 17 : 옥내소화전설비 규정방수압력의 환산수두 [m] (0.17 MPa → 약 17m)





  ※ 압력수조에 설치해야 할 부속품

    ① 수위계    ② 급수관      ③ 배수관    ④ 급기관     ⑤ 압력계   ⑥ 안전장치   ⑦ 자동식 공기압축기   ⑧ 맨홀

​

나. 압력수조방식

  ▣ 탱크의 1/3은 자동식 공기압축기로 압축공기를 2/3는 급수펌프로 물을 가압시켜 각 설비의 방수구에서 규정방수압력

       및 규정방수량을 얻는 방식

    P = P1 + P2 +P3 +0.17

     여기서, P : 필요한 압력 [MPa]

                  P1 : 소방호스의 마찰손실수두압 [MPa]

                  P2 : 배관 및 관부속품의 마찰손실수두압 [MPa]

                  P3 : 낙차의 환산수두압 [MPa]

                  0.17 : 옥내소화전설비 규정방수압력 (0.17 [MPa])



 다. 펌프방식 ★★★

   ▣ 펌프의 가압에 의하여 각 설비의 방수구에서 규정방수압력 및 규정방수량을 얻는 방식

         H = h1 + h2 + h3 +17

      여기서, H : 전양정 [m]

                   h1 : 소방호스의 마찰 손실수두 [m]

                   h2 : 배관 및 관부속품의 마찰손실수두 [m]

                   h3 : 실양정 (흡입양정 + 토출양정) [m]

                   17 : 옥내소화전설비 규정방수압력의 환산수두 [m] (0.17 MPa → 약 17 m)



  ▣ 실양정 : 흡입양정 [m] + 토출양정 [m]

  ▣ 펌프 송수불능의 원인

    ⊙ 스트레이너의 막힘 (흡입배관)

    ⊙ 토출압력 불충분

    ⊙ 유효흡입양정 (NPSH)의 부족

​
