옥내소화전설비 가압송수장치

1. 가압 송수장치

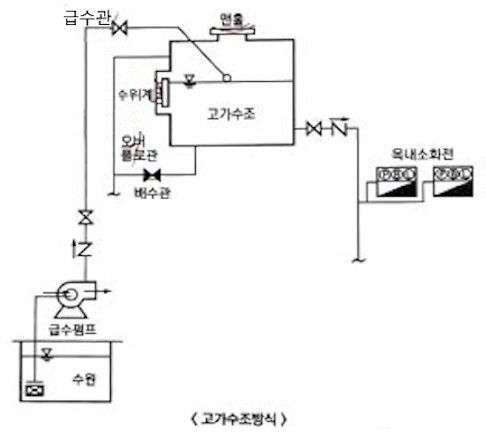

가. 고가 수조 방식

  ▣ 특정소방대상물의 옥상 또는 높은 지점에 수조를 설치하여 각 설비의 방수구에서 규정 방수압력 및 규정 방수량을

       얻는 방식

    H = h1 + h2 + 17 [m]

      여기서, H : 필요한 낙차 [m]

                   h1 : 소방호스의 마찰손실수두 [m]

                   h2 : 배관 및 관부속품의 마찰손실 수두 [m]

                   17 : 옥내소화전설비 규정방수압력의 환산수두 [m] (0.17 MPa → 약 17m)



※ 각 설비별 방수압 · 방수량

구 분	방수압	방수량
옥내소화전설비	0.17 MPa 이상 (0.7 MPa 초과시 감압장치 설치)	130 ℓ/min 이상 (옥내소화전 최대 2개)
옥외소화전설비	0.25 MPa 이상(0.7 MPa 초과시 감압장치 설치)	350 ℓ/min 이상 (옥내소화전 최대 2개)
스프링클러설비	0.1 MPa 이상  1.2 MPa 이하	80 ℓ/min 이상
간이 스프링클러설비	0.1 MPa 이상	50 ℓ/min 이상
드렌처 설비	0.1 MPa 이상	80 ℓ/min 이상
압축공기포 소화설비	특수가연물	2.3 ℓ/min·㎡ 이상
	기타의 것	1.63 ℓ/min·㎡ 이상
연결송수관설비	0.35 MPa 이상	⊙ 2,400 ℓ/min, 3,200, 4,000 (계단식 아파트 : 1,200ℓ/min 이상) - 해당 층에 설치된 방수구가 3개 초과   (최대 5개)시 방수구 마다  800 ℓ/min   (계단식 아파트 : 400 ℓ/min)을 가산
소화용수설비	0.15 MPa 이상 (소화수조가 옥상 또는 옥탑에 설치된 경우에 지상에 설치된 채수구에서의 압력)	⊙ 수원의 소요수량    - 20~40 ㎥ 미만 : 1,100ℓ/분 이상    - 40~100 ㎥ 미만 : 2,200ℓ/분 이상    - 100 ㎥ 이상 : 3,300 ℓ/min 이상

※ 압력수조에 설치해야 할 부속장치

  ① 수위계   ② 급수관   ③ 배수관   ④ 급기관   ⑤ 압력계   ⑥ 안전장치    ⑦ 자동식 공기 압축기   ⑧ 맨홀

​

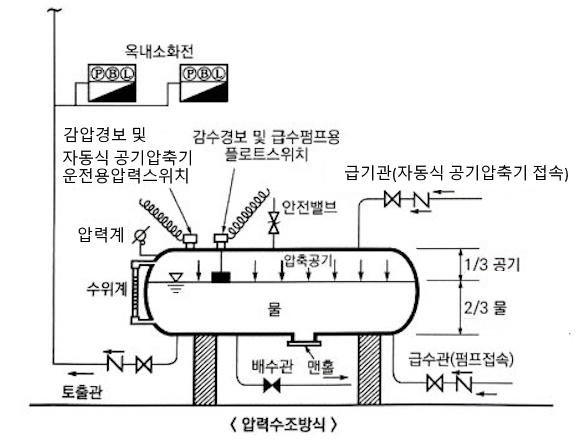

나. 압력수조방식

​

탱크의 1/3은 자동식 공기압축기로 압축공기를 2/3를, 2/3는 급수펌프로 물을 가압시켜 각 설비의 방수구에서

규정방수압력 및 규정 방수량을 얻는 방식

  P = P1 + P2 + P3 + 0.17 [MPa]

     여기서, P : 필요한 압력 [MPa]

                  P1 : 배관 및 관부속품의 마찰손실수두 [MPa]

                  P3 : 낙차의 환산수두압 [MPa]

                  0.17 : 옥내 소화전설비 규정 방수압력 (0.17 MPa)

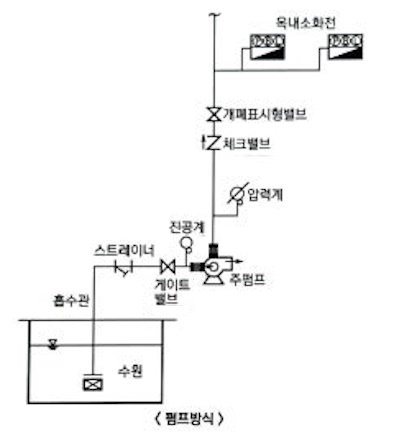

다. 펌프 방식

  펌프의 가압에 의하여 각 설비의 방수구에서 규정방수압력 및 규정방수량을 얻는 방식

    H = h1 + h2 + h3 + 17

    여기서, H : 전양정 [m]

                 h1 : 소방호스의 마찰손실수두 [m]

                 h2 : 배관 및 관부속품의 마찰손실수두 [m]

                 h3 : 실양정 (흡입양정 + 토출양정) [m]

                 17 : 옥내소화전설비 규정방수압력의 환산수 [m] (0.17 MPa → 약 17 m)



※ 토출양정   - 일제개방밸브 : 유수검지장치까지

                     - 나머지 : 최고위 살수장치 높이 까지

※ 실양정 : 흡입양정 [m] + 토출양정 [m]

※ 펌프 송수불능의 원인

   ① 스트레이너 막힘

   ② 토출 압력 불충분

   ③ 유효흡입양정 (NPSH)의 부족

​

[참고] 옥내소화전설비 전양정 계산시 알아 두어야 할 사항



1) 소방호스의 마찰손실수두 (h1)

    소방호스의 마찰손실수두 = 호스의 길이 × 호스의 개수 × 100 m 당 호스의 마찰손실수두

2) 배관 및 관부속품의 마찰손실수두 (h2)

호칭구경 [A]

유량 [ℓ/min]

직관 및 관부속품의 등가길이 [m]

100 m 당 마찰손실

마찰손실수두 [m]

3) 실양정 (h3)

  후드밸브로 부터 최상층 옥내 소화전 호스접결구 (앵글밸브)까지의 수직거리

      ∴ 실양정 = 흡입양정 + 토출양정

​

※ 펌프의 직 · 병렬 운전

                   1) 펌프의 직렬 운전                                                               2) 펌프의 병렬운전

                       ① 토출량 : Q                                                                         ① 토출량 : 2Q

                       ② 양정 : 2H                                                                           ② 양정 : H

[참고] 펌프의 종류

펌 프	터보형 펌프 ​ ​ ​ ​ ​	원심펌프 ​	볼류트 펌프 : 안내깃(날개)이 없다.   고유량, 저양정
​			터빈 펌프 : 안내깃(날개)이 있다.   저유량, 고양정
		사류 펌프	​
		축류 펌프	​
	용적형 펌프 ​	왕복 펌프	피스톤 펌프 플런저 펌프 다이어프램 펌프 윙 펌프
		회전 펌프	기어 펌프 베인 펌프 롤러 펌프 나사 펌프
	특수형 펌프	제트 펌프 (분사 펌프) 기포 펌프 수격 펌프

라. 가압수조방식

   가압원인 압축공기 또는 불연성 고압기체 (N2 등)에 의하여 각 설비의 방수구에서 규정 방수압력 및 규정방수량을

   얻는 방식

​

마. 감압장치의 종류 (시험 자주 출제, 3가지를 쓰시오)

  ① 감압밸브 방식 : 배관 도중에 감압밸브를 설치하여 감압하는 방식

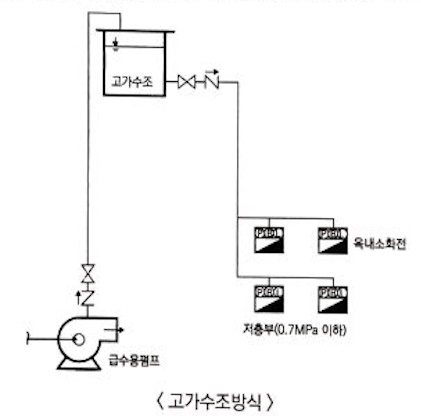

  ② 고가수조방식 : 건물의 옥상에 고가수조를 설치하고 저층부에 대하여 0.7 MPa를 초과하지 않는 범위 내에서 가압송수

                                펌프 없이 자연 낙차를 이용하여 사용하는 방식

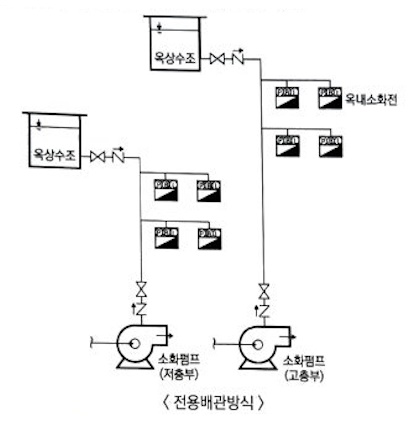

  ③ 전용배관방식 : 설비의 시스템 (System)을 고층부와 저층부로 분리한 후 주배관 및 펌프 등을 각각 별도로 구분하여

                               설치하는 방식



  ④ 중계펌프 (Booster pump) 방식 : 건물의 중간층에 중계펌프 (Booster pump) 및 중간 수조를 별도로 설치하는 방식

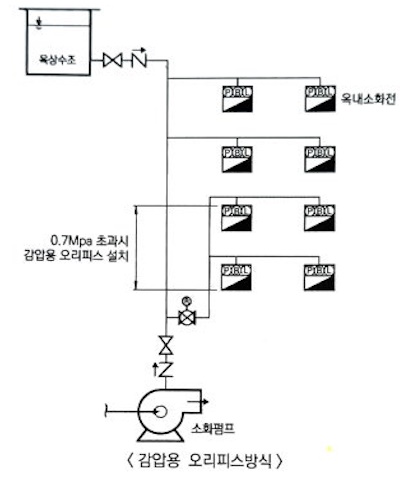

 ⑤ 감압용 오리피스 방식 : 호스접결구의 앵글밸브의 인입구측에 오리피스를 설치하는 방식
