1. 스프링클러설비의 종류

◈ 스프링클러설비의 비교

① 구성 요소

  ㉠ 수원    ㉡ 가압송수장치    ㉢ 배관 ㉣ 송수구    ㉤ 습식 유수검지장치 (알람체크밸브)   ㉥ 시험장치   ㉦ 헤드 (폐쇄형)

  ㉧ 제어반   ㉨ 전원   ㉩ 배선

​

[참고] 습식 스프링클러 설비의 작동 흐름도

 ② 알람체크밸브 (Alarm check valve)

  ㉠ 알람체크밸브 (자동경보밸브) : 폐쇄형 스프링클러 헤드가 개방되면 배관 내 유수가 발 생하여 작동하게 되어 1차측

                                                        가압수를 2차측으로 송수한다.

  ㉡ 압력스위치 : 알람체크밸브에 설치되어 헤드가 개방, 2차측으로 물이 송수되어 압력 스위치 내의 벨로스 (Bellows)가

                            가압되면 접점이 붙어 제어반에 신호를 보내는 스위치

  ㉢ 1차측 압력계 : 클래퍼 아래측, 즉 펌프측의 압력을 지시

  ㉣ 2차측 압력계 : 클래퍼 위측, 즉 헤드측의 압력을 지시

  ㉤ 배수밸브 : 알람체크밸브의 작동시험 및 2차측 배관의 청소 또는 수리 등이 필요할 때 개방하여 사용하는 밸브

  ㉥ 리타딩 챔버 : 누수로 인한 습식 유수검지장치의 오작동을 방지하기 위한 장치로서, 리타딩챔버의 역할(용도)는

                             다음과 같다.

    ⊙ 습식 유수검지장치의 오작동 방지

    ⊙ 안전장치의 기능

    ⊙ 배관 및 압력스위치의 소손방지

[참고] 리타딩챔버가 설치된 알람체크밸브에 비화재시 오보가 울릴 경우 점검사항

  ① 리타딩 챔버 상단에 설치된 압력스위치의 상태 점검

  ② 리타딩 챔버 상단에 설치된 압력스위치 배선의 누전 및 합선 상태 점검

  ③ 리타딩 챔버 오리피스의 상태 점검

​

 ③ 패들형 유수검지장치

  ㉠ 배관 내에 유체가 흐르면 패들(Paddle)이 움직여 접점이 붙어 제어반에 신호를 보내는 유수검지장치

 ① 구성요소

  ㉠ 수원      ㉡ 가압송수장치   ㉢ 배관    ㉣ 송수구    ㉤ 건식유수검지장치(드라이밸브)  ㉥ 시험장치   ㉦ 헤드 (폐쇄형)

  ㉧ 제어반   ㉨ 전원          ㉩ 배선

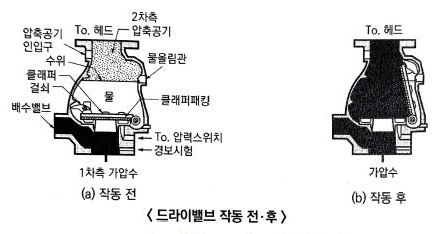

 ② 드라이밸브 (Dry valve)

 ① 구성요소

  ㉠ 수원    ㉡ 가압송수장치    ㉢ 배관    ㉣ 송수구    ㉤ 준비작동식 유수검지장치 (프리액션밸브)  ㉥ 감지기 ㉦ 기동장치    ㉧ 헤드 (폐쇄형)    ㉨ 제어반    ㉩ 전원    ㉪ 배선

​

[참고] 준비작동식 스프링클러설비의 작동 흐름도

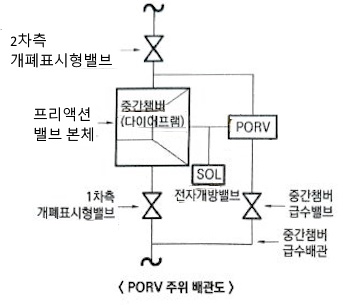

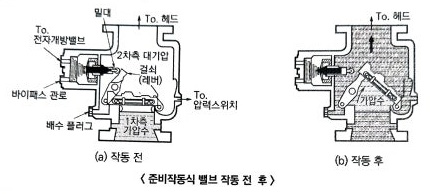

 ② 프리액션밸브 (Preaction valve)

[참고] 스프링클러 설비의 차이점

가. 습식 스프링클러설비 · 건식 스프링클러설비의 차이점

나. 습식 스프링클러설비와 준비작동식 스프링클러 설비의 차이점

다. 건식 스프링클러설비와 준비작동식 스프링클러설비의 차이점

4. 일제 살수식 스프링클러 설비 ★★

▣ 가압송수장치에서 일제개방밸브 1차측까지 배관 내에 항상 물이 가압되어 있고 2차측에서 개방형 스프링클러 헤드까지

     대기압으로 있다가 화재발생시 자동감지장치 또는 수동식 기동장치의 작동으로 일제 개방밸브가 개방되면 스프링클러

     헤드까지 소화용수가 송수되는 방식의 스프링클러 설비

  ※ 무대부, 연소할 우려가 있는 개구부

① 구성요소

  ㉠ 수원    ㉡ 가압송수장치    ㉢ 배관    ㉣ 송수구    ㉤ 일제개방밸브 (델루지밸브)   ㉥ 감지기 ㉦ 기동장치

  ㉧ 헤드 (개방형)    ㉨ 제어반   ㉩ 전원    ㉪ 배선

​

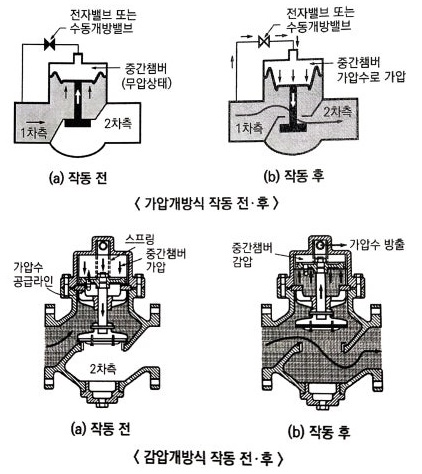

② 델루지밸브 (Deluge valve)

  ㉠ 가압개방식 : 화재감지기 또는 수동스위치를 조작하여 전자개방밸브를 개방시키거나 수동개방밸브를 개방하면

                           가압수가 중간챔버를 가압하여 경보델루지밸브가 개방하는 방식

  ㉡ 감압개방방식 : 화재감지기 또는 수동스위치를 조작하여 전자개방밸브를 개방시키거나 수동개방밸브를 개방하면

                            가압수가 중간챔버를 감압하여 경보델루지 밸브가 개방하는 방식

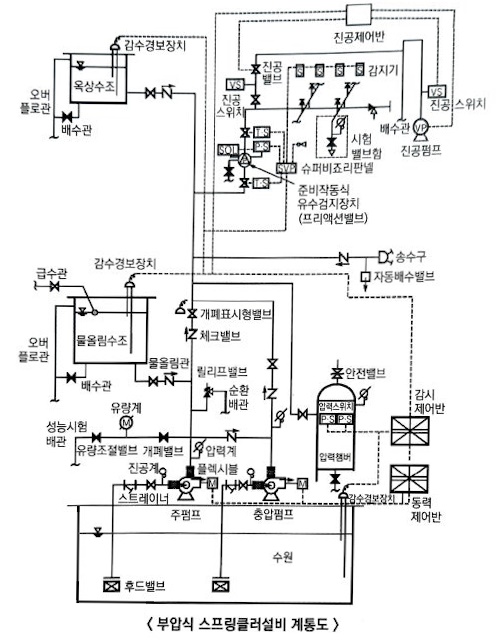

5. 부압식 스프링클러설비

▣ 가압송수장치에서 준비작동식 유수검지장치의 1차측 까지는 항상 정압의 물이 가압되고 2차측 폐쇄형 스프링클러

     헤드까지는 소화수가 부압으로 되어 있다가 화재시 감지기의 작동에 의해 정압으로 변하여 유수가 발생하면 작동​​하는

      스프링클러 설비

① 구성요소

  ㉠ 수원    ㉡ 가압송수장치    ㉢ 진공펌프    ㉣ 배관    ㉤ 송수구  ㉥ 준비작동식 유수검지장치 (프리액션밸브)

  ㉦ 감지기    ㉧ 기동장치    ㉨ 헤드 (폐쇄형)  ㉩ 제어반   ㉪ 진공제어반   ㉫ 전원    ㉬ 배선

​

② 부압식 스프링클러설비의 효과

  ㉠ 스프링클러설비 오작동시 소화수 방출에 의한 수손피해를 방지한다.

  ㉡ 배관 등의 부식으로 인한 소화수 방출사고를 예방한다.

  ㉢ 지진 등의 외력으로 인한 배관 이탈에 따른 소화수 방출사고를 예방한다.

  ㉣ 기존 준비작동식 스프링클러설비에서 습식 스프링클러설비로 대체할 경우 공기배출시간이 제거되어 초기 진화능력이

       우수해진다.

​

③ 부압식 스프링클러설비 오작동시 작동 흐름

④ 부압식 스프링클러설비 오작동시 작동 설명

  ㉠ 스프링클러 헤드 파손

  ㉡ 공기 흡입

  ㉢ 2차측 압력 상승

  ㉣ 진공 스위치 작동

  ㉤ 스프링클러 설비 배관 고장 신호 표시 및 경보

  ㉥ 진공밸브 개방 제어

  ㉦ 연속공기흡입 (진공스위치 연동)

​

⑤ 부압식 스프링클러설비 화재시 작동 흐름

⑥ 부압식 스프링클러 설비 화재시 작동 설명

   ㉠ 화재 발생

   ㉡ 화재감지기 작동 (화재표시 → 화재예고신호 → 화재판정 → 화재방송)

   ㉢ 진공펌프 작동 정지 제어

   ㉣ 진공스프링클러설비 제어부 화재신호 (화재판정 후 → 화재신호 송출)

   ㉤ 기동제어 (솔레노이드 밸브 개방)

   ㉥ 프리액션밸브 개방으로 2차측으로 소화수 유입 (2차측 부압 → 정압 가압)

   ㉦ 유수검지스위치 (압력스위치) 작동

   ㉧ 유수검지신호를 감시제어반(수신부)에 송출 (감시제어반(수신부) 작동 표시)

   ㉨ 폐쇄형 헤드 개방

   ㉩ 소화

​

#스프링클러설비 #습식스프링클러설비 #건식스프링클러설비 #준비작동식 #알람체크밸브 #드라이밸브 #프리액션밸브 #델루지밸브 #일제개방밸브 #수퍼비죠리판넬 #리타딩챔버 #압력스위치 #클래퍼 #다이어프램

1. 교육연구시설(연구소)로서 다음 조건에- 따라 각 물음에 답하시오. (12점) ★★★★★

[조건]

① 건물의 층별 높이는 다음과 같으며 지상층은 모두 창문이 있는 건축물이다.

다. 옥상 수조의 최소 보유량 [㎥]

     유량 Q = 저수조 수원 [㎥] × ⅓ = 16 ㎥ × 1/3 = 5.333 ㎥ = 5.33 ㎥

라. 소방펌프의 정격 토출량 [ℓ/min]

     유량 Q = 80 [ℓ/min] × N = 80 [ℓ/min] × 10 개 = 800 [ℓ/min]

마. 소방펌프의 전양정 [m] H = h1 + h2 + 10

         h2 (실양정) = (5.5 - 3 + 0.4) + (4.5 × 3) + 4 + 3.5 = 23.9 [M]

         h1 (배관 및 관부속품 마찰손실) = 실양정 × 30% = 23.9 × 0.3 = 7.17 m

         ∴ 전양정 [m] = 7.17 m + 23.9 +10 = 41.07

바. 전동기의 전동력 [kW]​

[해설] 압력수조내 공기의 압력

가. 압력수조내 공기의 압력​

      여기서, Po : 압력수조내 공기의 압력 [MPa]

                   V : 압력수조의 체적 [㎥]

                   Va : 압력수조내 공기의 체적 [㎥]

                    P : 필요한 압력 [MPa]

                   Pa : 대기압 [MPa]

 나. 필요한 압력

         P = P1 + P2 + 0.1

        여기서, P : 필요한 압력 [MPa]

                    P1 : 배관 및 관부속품의 마찰손실압력 [MPa]

                    P2 : 낙차의 환산수두압력 [MPa]

                    0.1 : 스프링클러설비 규정 방수압력 [MPa]

  ① 필요한 압력

    ㉠ P1 (배관 및 관부속품의 마찰손실압력) : 문제의 단서에서 배관의 마찰손실은 무시한다 하였으므로 0 [MPa]이다.

    ㉡ P2 (낙차의 환산수두압) : 압력수조와 최상층 말단 헤드까지의 수직높이는 40 [m]이므로 0.1 [MPa] = 10 [m]로 환산

                                                  하여 계산하면 40 m는 0.4[MPa]이다.

    ㉢ 문제의 단서에서 최상층 말단헤드에서의 방수압력이 0.11 [MPa]이라고 주어졌으므로 스프링클러설비 규정방수압력

         의 0.1 [MPa]이 아닌 0.11 [MPa]을 적용한다.

     ∴ 필요한 압력 = 0 [MPa] + 0.11 [MPa] = 0.51 [MPa]

  ② 압력수조내 공기의 압력

    ㉠ V (압력수조의 체적) : 문제의 단서에서 100 [㎥]이다.

    ㉡ Va (압력수조내 공기의 체적) 문제에서 수조내의 체적의 2/3를 물로 채워두고 있으므로 수조내 공기의 체적은

          1/3 × 100 [㎥]이다.

    ㉢ Pa (대기압) : 문제의 단서에서 0.1 [MPa] 이다.

    ∴ 압력수조내 공기의 압력​

[참고] 스프링클러설비 가압송수장치

  가. 고가수조방식

       H = h1 + 10 [m]

       여기서, H : 필요한 낙차 [m]

                    h1 : 배관 및 관부속품 마찰손실 수두 [m]

                    10 : 스프링클러설비 규정 방수 압력의 환산 수두 (0.1 [MPa] → 약 10[m])

  나. 압력수조방식

      P = P1 + P2 + 0.1

      여기서, P : 필요한 압력 [MPa]

                   P1 : 배관 및 관부속품의 마찰손실압력 [MPa]

                   P2 : 낙차의 환산수두압력 [MPa]

                   0.1 : 스프링클러설비 규정 방수압력 [MPa]

  다. 펌프 방식

        H = h1 + h2 + 10 [m]

       여기서, H : 전양정 [m]

                    h1 : 배관 및 관부속품 마찰손실 수두 [m]

                    h2 : 실양정 (흡입양정 + 토출양정) [m]

                    10 : 스프링클러설비 규정 방수 압력의 환산 수두 (0.1 [MPa] → 약 10[m])

  라. 가압수조방식

​

4. 습식 스프링클러설비의 가압송수장치로서 압력수조를 설치한 경우 압력수조내에 유지시켜 주어야 할 공기의 최소압력

     (게이지 압력)을 다음 조건을 참조하여 계산하시오.  [4점] ★

[조건]

  ① 대기압은 0.1[MPa] (절대압력)이다.

  ② 압력수조의 송수구와 헤드간의 배관 마찰손실은 무시한다.

  ③ 압력수조의 송수구는 최고위 스프링클러헤드와 같은 높이에 있으며 수조내의 수면과 송수구간 낙차는 무시한다.

  ④ 수조내에는 항상 내용량의 2/3에 해당하는 물을 채워두고 있다.

  ⑤ 수조로 부터 가장 먼 거리에 있는 헤드의 개방시 방수압은 최소한 0.1[MPa] (게이지 압력)이 되어야 한다.

  ⑥ 공기의 분자운동은 이상기체의 성질을 따른다고 한다.

[문제풀이]

  ⊙ 필요한 압력 P = P1 + P2 + 0.1 = 0 + 0 + 0.1 = 0.1 [MPa]​

[해설] 압력수조내 공기의 압력

가. 압력수조내 공기의 압력​

[문제풀이]

  절대압력 = 대기압 + 계기압력 = 0.1 MPa + 0.5 MPa = 0.6 MPa

  보일의 법칙 : P1 · V1 = P2 · V2, 0.6 × ⅓ = P2 × ⅔, P2 = 0.2 × 3/2 = 0.3 MPa

  게이지 압력 : 절대압력 - 대기압력 = 0.3 MPa - 0.1 MPa = 0.2 MPa​

[해설] 방사량

가. 방사량​

         여기서, Q : 방사량 [ℓ/min]

                      K : 방출계수

                      P : 방사압력 [MPa]

나. 보일의 법칙 : 압력과 부피는 반비례한다.

        P1 · V1 = P2 · V2

       여기서, P1, P2 : 절대압력 [MPa], V1, V2 : 부피 [㎥]

다. 절대압

       절대압력 = 대기압력 + 게이지압력

  ① 절대압력 = 0.1 [MPa] + 0.5 [MPa] = 0.6 [MPa]

  ② 스프링클러헤드가 개방되어 물이 1 [㎥] 방출되면

      ㉠ 물 : ⅔ → ⅓ 이 된다.            ㉡ 공기 : ⅓ → ⅔ 가 된다.

      P1 · V1 = P2 · V2 이므로

       0.6 MPa × ⅓ = P2 × ⅔, P2 = 0.3 [절대압]

       게이지 압력 = 절대압력 - 대기압력 = 0.3 MPa - 0.1 MPa = 0.2 MPa

  ③ 물 1 ㎥이 방출되는 순간에 방사되는 물의 양 (방사량)​

6. 펌프의 흡입측 배관에 버터플라이 밸브를 사용하면 안되는데 이유를 2가지를 쓰시오.  [4점] ★★★★★

  ① 물의 유체저항이 매우 커서 원활한 흡입을 방해하여 유효흡입양정이 감소되어 공동현상이 발생할 우려가 있다.

  ② 펌프 가동중에 순간적인 조작을 할 경우 수격현상이 발생할 우려가 있다.

​

7. 다음 그림을 참조하여 충압펌프의 정격토출압력 [MPa]을 구하시오. [4점] ★★★

[답안작성]

   ㉠ 주배관 (입상배관)      ㉡ 수평주행배관        ㉢ 교차배관          ㉣ 가지배관

[해설] 스프링클러설비의 배관 계통도

 가. 수리계산시 ① 부분의 배관 구경 [㎜]의 최소값을 구하시오.

 나. 수리계산시 ② 부분의 배관 구경 [㎜]의 최소값을 구하시오.

    ※ 스프링클러설비 유속

     ① 가지배관 : 6 [m/s] 이하

     ② 기타배관 : 10 [m/s] 이하

       ⊙ 제연설비 흡입측 : 15 [m/s] 이하

       ⊙ 제연설비 배출측 : 20 [m/s] 이하

       ⊙ 옥내 소화전 : 4 [m/s] 이하

[답안작성]

가. ①의 배관 구경 [㎜]

    Q = A · v = (π · d2/4) × v [㎥/s]​

나. ② 의 구경 [㎜]​

[참고] 각 설비별 유속 · 풍속

※ 관의 호칭 구경 (호칭경)

​

10. 다음 그림은 스프링클러설비의 배관 일부를 나타낸 것이다. 각 물음에 답하시오.  [6점] ★★★★★

  가. 수리계산시 ① 부분의 배관 구경 [㎜]의 최소값을 구하시오.

  나. 수리계산시 ② 부분의 배관 구경 [㎜]의 최소값을 구하시오.

[답안작성]

  가. ①의 배관 구경 [㎜]

      Q = A · v = (π · d2/4) × v [㎥/s]​

     [답] 24.16 [㎜] (호칭구경의 경우 25 [㎜]를 선정한다.)

나. ② 의 구경 [㎜]​

   답 : 26.46 [㎜], 관의 호칭경은 32 [㎜]이나 교차배관의 최소구경은 40 [㎜] 이상이므로 40 [㎜]를 선정한다.

​

11. 스프링클러설비에는 소방대 연결송수구설비를 함께 설치하게 한다. 그 이유는 무엇 때문인지 2가지만 쓰시오 [4점]

       ★★★★★

[답안]

   ① 특정소방대상물의 자체 수원의 저수량이 부족할 때 소방차에서 물을 공급받기 위하여

   ② 가압송수장치 등의 고장시 소방차에서 물을 공급받기 위하여

[해설] 송수구

  가. 송수구 : 소화설비에 소화용수를 보급하기 위하여 건물 외벽 또는 구조물의 외벽에 설치하는 관

  나. 송수구의 설치 목적

    ① 특정소방대상물의 자체 수원의 저수량이 부족할 때 소방차에서 물을 공급받기 위하여

    ② 가압송수장치 등의 고장시 소방차에서 물을 공급받기 위하여

​

12. 다음은 습식 스프링클러설비와 건식 스프링클러 설비의 송수구 주위 배관을 나타낸 그림이다. 체크밸브, 게이트 밸브,

       자동배수밸브 및 배관을 추가하여 그림을 완성하시오. (단, 도시기호를 참조한다) [8점] ★★★

[답안작성]

[해설] 스프링클러설비 송수구 배관도

※ 건식 스프링클러설비는 2차측이 공기로 채워져 있으므로 1차측에 송수구를 연결한다.

  ① 접속위치

    ㉠ 건식 스프링클러설비 : 1차측 (송수구 배관을 통하여 2차측 압축공기가 빠져나갈 우려가 있다.

    ㉡ 습식, 준비작동식, 일제살수식 스프링클러설비 : 2차측 (신속한 소화와 신뢰성을 높이기 위하여)

  ② 게이트밸브 설치위치 (밸브 기준)

      모두 1차측 (밸브의 교환, 수리 또는 헤드의 교환시 가압수의 송수를 막기 위하여)

  ③ 체크밸브 및 자동배수 밸브 설치 위치

      송수구의 가까운 부분에 자동배수밸브 (또는 직경 5 ㎜의 배수공) 및 체크밸브를 설치한다.

  ④ 위 배관도는 하나의 밸브가 설치된 경우이며 다수의 밸브가 설치된 경우 송수구 배관의 접속위치는 다수의 밸브에

        하나의 송수구 배관을 1차측에 연결하여 접속한다.

  ② 루프방식 : 작동중인 스프링클러 헤드에 2 이상의 배관에서 소화수가 공급되도록 여러개의 교차배관이 서로 접속되어

                         있는 배관방식으로 가지배관은 서로 접속되어 있지 않다.

나. 루프(Loop) 배관방식

  ① 작동중인 스프링클러헤드의 2 이상의 배관에서 소화수가 공급되도록 여러개의 교차 배관이 서로 접속되어 있는 배관

        방식으로 가지배관은 서로 접속되어 있지 않다.

  ② 장점

    ㉠ 격자(Grid) 배관 방식에 비해 수리계산이 쉽다.

    ㉡ 릴리프 밸브의 설치 규정이 없다.

    ③ 단점 : 헤드별로 동일한 압력 분포를 가지지 못한다.

다. 격자 (Grid) 배관 방식

  ① 평행한 교차배관 사이에 많은 가지배관을 연결한 배관방식으로 미작동 가지배관은 교차 배관 물 이송을 보조한다.

  ② 장점

    ㉠ 유수의 흐름이 분산되어 압력손실이 작다.

    ㉡ 배관 도중에의 막힘 또는 수리에도 대처가 가능하다.

    ㉢ 설비의 증설 · 변경이 용이하다.

    ㉣ 헤드별로 고른 압력 분포를 가진다.

    ㉤ 한쪽 가지배관의 헤드수 (8개) 제한이 없다.

  ③ 단점

    ㉠ 수리계산이 복잡하여 컴퓨터 프로그램으로 설계해야 한다.

    ㉡ 배관의 체적이 커짐에 따라 배관내의 공기량이 많아져 소화수의 이송 및 방사가 지연되므로 건식 및 준비작동식 스프

         링클러설비에는 적용할 수 없다.

    ㉢ 배관내의 공기 배출 및 열팽창으로 인한 압력변동을 배출하기 위하여 릴리프 밸브를 설치해야 한다.

16. 스프링클러 설비의 배관방식 중 트리(Tree)방식과 격자(Grid)방식이 있다. 이 두 방식을 비교하여 설명하고 격자 (Grid)

      방식의 문제점을 화재안전기준에 의하여 쓰시오.  [6점] ★★★★★

  ① 트리방식 : 각 헤드까지 단일 방향으로 유수되는 배관방식 (주배관 → 수평주행배관 → 교차배관 → 가지배관)

  ② 격자방식 : 평행한 교차배관 사이에 많은 가지배관을 연결한 배관방식으로 미작동 가지배관은 교차배관 사의의

                         물 이송을 보조한다.

  ③ 격자방식의 문제점 : 배관의 체적이 커짐에 따라 배관내의 공기량이 많아져 소화수의 이송 및 방사가 지연된다.

​

17. 스프링클러 설비의 가지배관에 대한 다음 각 물음에 답하시오. [6점] ★★★★★

  가. 배관방식을 토너먼트 방식으로 하지 않는 이유 2가지를 쓰시오.

  나. 토너먼트 방식이 적용되는 소화설비 4가지를 쓰시오.

[답안작성]

  가. 토너먼트 방식을 이용하지 않는 이유 2가지

    ① 유체의 마찰손실이 크기 때문에 규정방수량 및 방수압력을 유지하기 곤란하므로

    ② 수격작용에 의한 배관 등의 파손을 방지하기 위하여

  나. 토너먼트 방식이 적용되는 소화설비 4가지

    ① 이산화탄소 소화설비

    ② 할론 소화설비

    ③ 할로겐 화합물 및 불활성기체 소화설비

    ④ 분말 소화설비

  ※ 토너먼트 방식은 수계 소화설비에는 적용할 수 없지만 압축공기포 소화설비에는 사용해야 하는 의무사항이다.

  ※ 토너먼트 방식

    ① 유리한 설비 : 이산화탄소, 할론, 분말, 할로겐 화합물 및 불활성기체 소화설비, 압축공기포 소화설비

    ② 적용설비 : 이산화탄소, 할론, 분말, 할로겐 화합물 및 불활성기체 소화설비

    ③ 꼭 해야 할 소화설비 : 압축 공기포 소화설비

​

18. 스프링클러 설비에 있어서 폐쇄형 헤드를 설치한 경우 헤드의 방수상태 확인을 위해 꼭 해야 하는 장치의 명칭 및 구성

       요소를 쓰고 그 장치를 설치하는 이유를 간단히 쓰시오 [6점] ★★★★★

   ① 명 칭            ② 구성요소            ③ 설치장소

[답안 작성]

   ① 명칭 : 시험장치

   ② 구성요소 : ㉠ 압력계     ㉡ 개폐밸브      ㉢ 개방형 헤드

   ③ 설치이유 : ㉠ 유수검지장치의 기능(성능) 확인

                         ㉡ 규정 방수량 및 방수압력 확인

[해설] 시험장치

  가. 시험장치 : 유수검지장치의 성능을 시험하는 장치

나. 시험배관의 설치 목적

   ① 유수검지장치의 기능 (성능) 확인

   ② 규정 방수량 및 방수압 확인

   ③ 음향경보장치의 작동 확인

   ④ 제어반의 화재표시등 및 밸브개방표시등 점등 확인

   ⑤ 펌프의 자동기동 확인

​

19. 스프링클러설비의 가지배관상에 헤드를 부착하는 경우 필요한 관부속품의 명칭 및 규격을 쓰시오. [4점] ★★★★★

[답안]

 가. 관부속품의 명칭

   ① 상향식 또는 하향식의 경우 : 티, 니플, 리듀셔

   ② 회향식의 경우 : 티, 니플, 엘보, 리듀셔

나. 관부속품의 규격

  ① 상향식 또는 하향식의 경우

       ▣ 티 (25A × 25 A × 25 A), 니플 (25 A), 리듀셔 (25A × 15A)

  ② 회향식의 경우

       ▣ 티 (25A × 25 A × 25 A), 니플 (25A), 엘보 (25 A × 15 A), 리듀셔 (25 A × 15 A)

​

[해설] 스프링클러설비의 가지배관 헤드 설치시 필요한 부속품

  가. 상향식 또는 하향식의 경우

  나. 회향식의 경우

[참고] 관부속품 (관 이음쇠)

​
