진행파의 반사와 투과

▣ 선로상의 전파형 진행파는 선로의 종단에 와서 지중 케이블로 들어가거나 또는

    전기기기에 침입하는 경우가 많다. 그런데 이상전압의 진행파들은 파동임피던스가

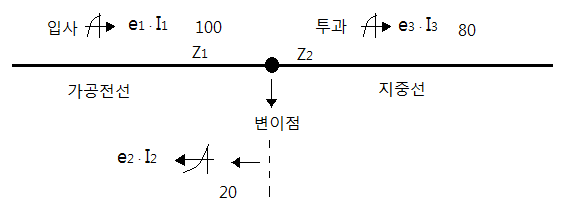

    다른 점 즉 변이점에서 일부는 반사하고 나머지는 변이점을 투과하여 다른 회로에

    침입하여 들어갈 것이다.

진행파

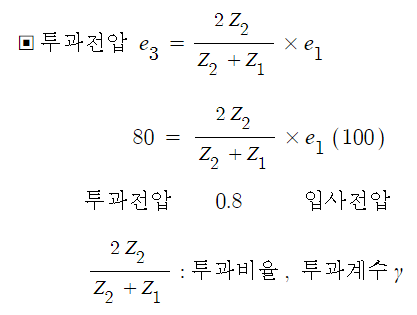

가. 투과파전압

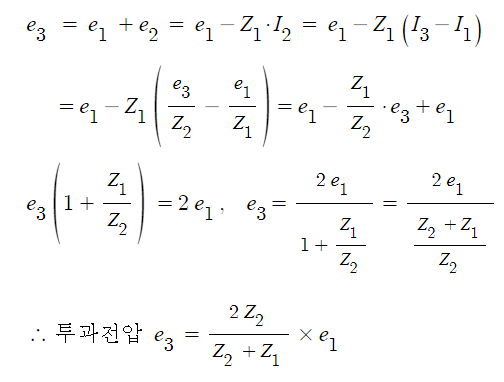

<투과전압유도>

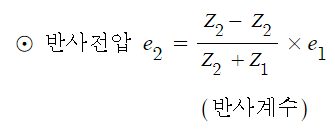

▣ 반사전압

<무반사 조건>

 ▣ 무반사 조건 : 반사전압 e2가 영("0")이 되는 조건

                       위 식에서 Z1 = Z2 가 되는 경우

​
