표준충격파 전압

1. 표준충격파전압

충격파 전압

가. 표준충격파전압이란?

  ▣ 일반적으로 뇌전압, 뇌전류 파형은 충격파이다.

      이 충격파를 서지라고 한다. 이 파형은 극히 짧은 시간에 파고값에 도달하고 극히 짧은

      시간에 소멸한다. 이 충격파는 파고값과 파두장 및 파미장으로 구성된다.

  ※ 표준 충격파 전압을 만들어 공장에서 절연내력시험을 할 때의 전압으로 사용한다.

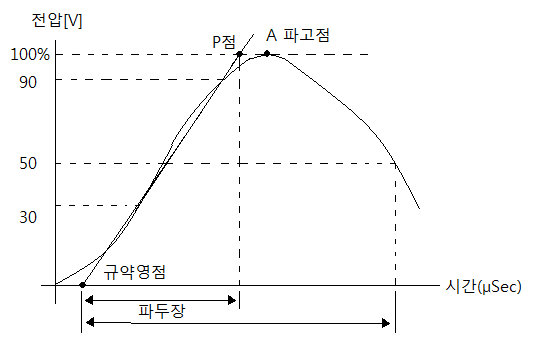

충격파 파두장 파고점

▣ 파고점 : 이상전압의 가장 높은 전압값

▣ 규약영점 : 시작하는 파두부분의 파형이 일그러져 있기 때문에 규약영점은 파고값의

                   30%와 90% 점을 시간축과 만나는 점 또는 교차하는 점으로 정함

충격파, 상용파

  ※ 충격파 전압은 시작전압이 일그러져 영("0")이 계속이어지다가 전압이 높아짐

​

▣ 파두장 : 규약영점으로 부터 30[%] ~ 90[%]을 통과하는 직선이 A파고점을 통과하는

              수평선이 마주치는 점까지의 시간

▣ 파미장 : 규약영점으로 부터 파미부분에서 파고값의 50%까지 감소하는데 걸리는 시간

​

나. 충격파전압 시험의 표준 충격파

 ▣ 우리나라는 1.2 × 50 [μsec] ⇒ 1.2[μsec] × 50 [μsec]

                         × : 충격파를 표현하는 방법

                         1.2 : 파두장 50 : 파미장

  ★ ※ 변압기 절연내력 시험방법 : (1단 접지) "충격전압시험"

​

다. 뇌서지 개폐서지의 파두장, 파미장 비교

  ▣ 뇌서지 : 1.2 × 50 [μsec]

  ▣ 개폐서지 : 50 ~ 500[μsec]

      ⇒ 뇌서지와 개폐서지는 파두장과 파미장이 다르다.

​
