♠ PLC 시퀀스 프로그램

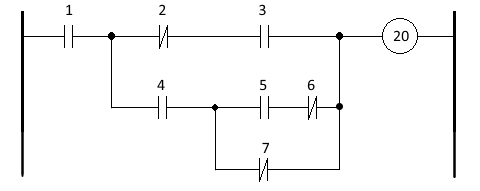

▣ 그림과 같은 PLC 시퀀스의 프로그램을 표의 차례 1~ 9에 알맞은 명령어를 각각 쓰시오.
여기서 시작(회로) 입력 STR, 출력 OUT, 직렬 AND, 병렬 OR, 부정 NOT, 그룹 직렬 AND STR,
그룹 병렬 OR STR의 명령을 사용한다.
차례
|
명령
|
번지
|
차례
|
명령
|
번지
|
0
|
|
1
|
6
|
|
7
|
1
|
|
2
|
7
|
|
-
|
2
|
|
3
|
8
|
|
-
|
3
|
|
4
|
9
|
|
-
|
4
|
|
5
|
10
|
|
20
|
5
|
|
6
|
|
|
|
【문제풀이】
▣ 먼저 명령어를 모두 입력한 다음 그룹을 묶는다.
▣ 노드와 노드 사이를 그룹으로 지정한다. 노드는 점과 점 사이를 말한다.
▣ 그룹을 묶을 때는 명령어 상위 그룹과 2개 그룹을 묶는다.
⊙ 묶인 그룹은 하나의 그룹으로 취급한다.
▣ 그룹을 묶을 때는 뒤에서 앞쪽으로 묶는다.
[답안작성]
차례
|
명령
|
번지
|
차례
|
명령
|
번지
|
0
|
STR
|
1
|
6
|
OR NOT
|
7
|
1
|
STR NOT
|
2
|
7
|
AND STR
|
-
|
2
|
AND
|
3
|
8
|
OR STR
|
-
|
3
|
STR
|
4
|
9
|
AND STR
|
-
|
4
|
STR
|
5
|
10
|
OUT
|
20
|
5
|
AND NOT
|
6
|
|
|
|
