♠ 154[kV] 수변전설비

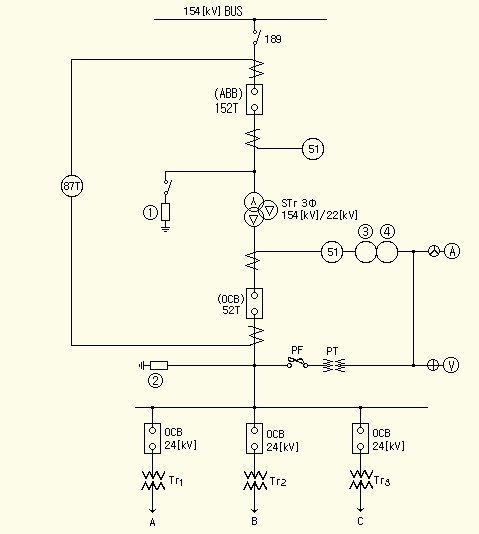

▣ 그림은 어떤 변전소의 도면이다. 변압기 상호 부등률이 1.3이고, 부하의 역률 90[%]
이다. STr의 내부 임피던스 4.6[%], Tr1, Tr2, Tr3의 내부 임피던스가 10[%] 154[kV]
BUS의 내부 임피던스가 0.4[%]이다. 물음에 답하시오.
154[kV] ABB 용량[MVA]
|
2000
|
3000
|
4000
|
5000
|
6000
|
7000
|
22[kV] OCB 용량[MVA]
|
200
|
300
|
400
|
500
|
600
|
700
|
154[kV] 변압기 용량[kVA]
|
10000
|
15000
|
20000
|
30000
|
40000
|
50000
|
22[kV] 변압기 용량 [kVA]
|
2000
|
3000
|
4000
|
5000
|
6000
|
7000
|
부하
|
용량
|
수용률
|
부등율
|
A
|
4000[kW]
|
80[%]
|
1.2
|
B
|
3000[kW]
|
84[%]
|
1.2
|
C
|
6000[kW]
|
92[%]
|
1.2
|
(1) Tr1, Tr2, Tr3 변압기 용량 [kVA]은 ?
(2) STr의 변압기 용량[kVA]은 ?
(3) 차단기 152T의 용량[MVA]은 ?
(4) 차단기 52T의 용량[MVA]은 ?
(5) 87T의 명칭은 ?
(6) 51의 명칭은 ?
(7) ① ~ ⑥ 에 알맞은 심벌을 기입하시오.
[답안작성]

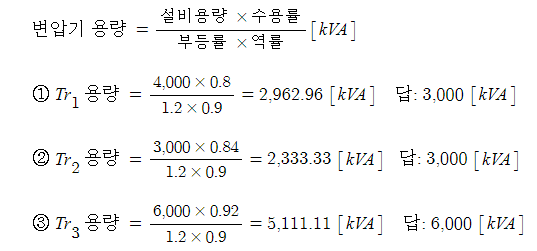

(1) Tr1, Tr2, Tr3 변압기 용량 [kVA]은 ?
(2) STr의 변압기 용량[kVA]은 ?
(3) 차단기 152T의 용량[MVA]은 ?
(4) 차단기 52T의 용량[MVA]은 ?
(5) 87T의 명칭은 ? 주변압기 차동계전기
(6) 51의 명칭은 ? 교류 과전류 계전기

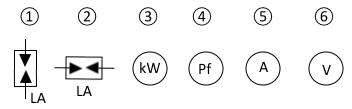

(7) ① ~ ⑥ 에 알맞은 심벌을 기입하시오.
♠ 예비전원설비, 발전기
▣ 어떤 공장에 예비전원설비로 발전기를 설계하고자 한다. 이 공장의 조건을 이용하여
다음 각 물음에 답하시오.
[부하]
⊙ 부하는 전동기 부하 150[kW] 2대, 100[kW] 3대, 50[kW] 2대 이며, 전등부하는
40[kW]이다.
⊙ 전동기 부하의 역률은 모두 0.9이고 전등부하의 역률은 1이다.
⊙ 동력부하의 수용률은 최대인 전동기 1대는 100[%], 나머지 전동기는 그 용량의 합계를
80[%]로 계산하며, 전등부하는 100[%]로 한다.
⊙ 발전기 용량의 여유율은 10[%]를 주도록 한다.
⊙ 발전기 과도리액턴스는 25[%] 적용한다.
⊙ 허용전압강하는 20[%]를 적용한다.
⊙ 시동용량은 750[kVA]를 적용한다.
⊙ 기타 주어지지 않은 조건은 무시하고 계산하도록 한다.

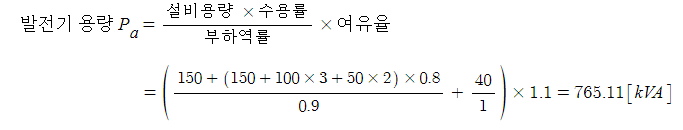

(1) 발전기에 걸리는 부하의 합계로 부터 발전기 용량을 구하시오.

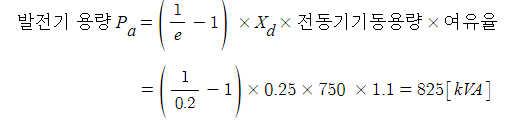

(2) 부하중 가장 큰 전동기 시동시 용량으로 부터 발전기의 용량을 구하시오.
(3) 다음 "(1)"과 "(2)"에서 계산된 값 중 어느 쪽을 기준으로 하여 발전기 용량을 정하는지
그 값을 쓰고 실제 필요한 발전용량을 정하시오.
▣ 발전기 용량은 825[kVA]을 기준으로 정하며 표준용량 875[kVA]를 적용한다.
♠ 자기유지 시퀀스 회로와 타임차트

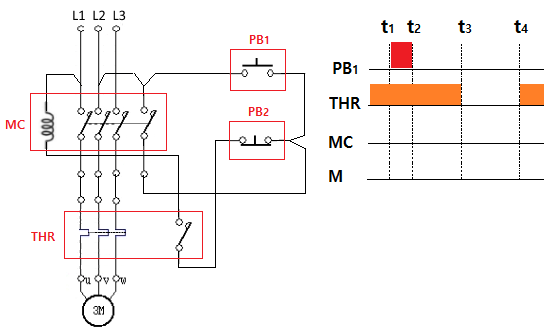

▣ 그림은 전자개폐기 MC에 의한 시퀀스 회로를 개략적으로 그린 것이다.
이 그림을 보고 다음 각 물음에 답하시오.
(1) 시퀀스도로 표시하시오.
(2) 시간 t3에 서멀 릴레이가 작동하고, 시간 t4에서 수동으로 복귀하였다.
이 때의 동작을 타임 차트로 표시하시오.
【 문제풀이】

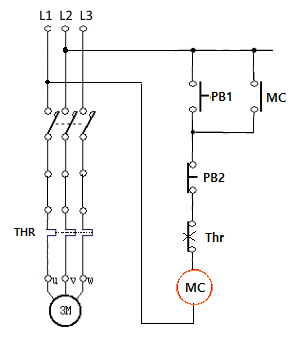

▣ 위 그림에서 PB1 버튼을 누르면 MC가 여자되어 주회로의 개폐기가 Close 되며
이 때 보조회로의 전원선도 함께 Close 된다. 즉 자기유지가 된다.
(1) 시퀀스도로 표시하시오.
(2) 시간 t3에 서멀 릴레이가 작동하고, 시간 t4에서 수동으로 복귀하였다.
이 때의 동작을 타임 차트로 표시하시오.
