♠ 송전계통 단락전류 (Is) 및 단락용량 (Ps) 계산 (2003년 기출문제)
▣ 그림과 같은 송전계통 S점에서 3상 단락사고가 발생하였다. 주어진 도면과 조건을 참고하여
다음 각 물음에 답하여라.
[조건]
번호
|
기기명
|
용량
|
전압
|
%X
|
1
|
G : 발전기
|
50,000[kVA]
|
11[kV]
|
30
|
2
|
Tr1 : 변압기
|
50,000[kVA]
|
11/154[kV]
|
12
|
3
|
송전선
|
|
154[kV]
|
10(10,000[kVA]
|
4
|
Tr2 : 변압기
|
1차:25,000[kVA]
|
154[kV]
|
12(25,000[kVA] 1~2차
|
2차:30,000[kVA]
|
77[kV]
|
15(25,000[kVA] 2~3차
|
||
3차:10,000[kVA]
|
11[kV]
|
10.8(10,000[kVA])
3~1차 |
||
5
|
C : 조상기
|
10,000[kVA]
|
11[kV]
|
20(10.000[kVA]
|
(1) 발전기, 변압기(T1), 송전선 및 조상기의 %리액턴스를 기준출력 100[MVA]로 환산
하시오.
⊙ 발전기 ⊙ 변압기(T1) ⊙ 송전선 ⊙ 조상기
(2) 변압기 (T2)의 각각의 %리액턴스를 100[MVA] 출력으로 환산하고, 1차(P), 2차(S),
3차(T)의 %리액턴스를 구하시오.
(3) 고장점과 차단기를 통과하는 각각의 단락전류를 구하시오.
⊙ 고장점의 단락 전류
⊙ 차단기의 고장 전류
(4) 차단기의 단락용량은 몇 [MVA]인가 ?
【문제풀이】
<사전에 숙지해야 할 사항>
▣ %리액턴스 환산 : %리액턴스(저항,임피던스)는 용량에 비례하므로 다음과 같이
환산한다.

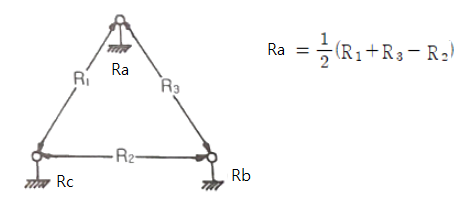

▣ 3권선 변압기의 각각의 %리액턴스는 콜라우시 브리지의 접지저항 측정방법을 이용하
여 다음과 같이 구할 수 있다.
▣ 단락전류와 차단기 용량 산정식은 다음과 같다.
【답안작성】
(1) 발전기, 변압기(T1), 송전선 및 조상기의 %리액턴스를 기준출력 100[MVA]로 환산
하시오. ⊙ 발전기 ⊙ 변압기(T1) ⊙ 송전선 ⊙ 조상기
(2) 변압기 (T2)의 각각의 %리액턴스를 100[MVA] 출력으로 환산하고, 1차(P), 2차(S),
3차(T)의 %리액턴스를 구하시오.
▣ 각각의 변압기 %리액턴스는 먼저 %리액턴스를 기준용량으로 환산한다.
▣ 콜라우시 브리지 접지저항 측정법을 활용하여 각각읠 변압기에 %리액턴스를 각각 배
분한다.
(3) 고장점과 차단기를 통과하는 각각의 단락전류를 구하시오.
⊙ 고장점의 단락 전류 ⊙ 차단기의 고장 전류
가. 고장점의 단락전류 : 먼저 %리액턴스를 합성한 후에 단락전류를 구한다.
나. 차단기의 고장전류 : 먼저 %리액턴스를 합성한 후에 단락전류를 구한다.
▣ S지점에서 3상 단락사고가 발생하면 단락전류는 사고 지점까지만 흐르고 이곳에서
다시 전원쪽으로 폐회로를 구성하여 단락전류가 흐르게 된다.
▣ 이 단락전류는 전원측과 조상기 쪽으로 병렬로 연결되며 따라서 단락전류는 전원쪽과
조상기 쪽으로 나뉘어 흐르게 되고 그 전류의 량은 %임피던스와 반비례하여 배분된다.
▣ 이상의 사항을 종합하여 차단기의 고장전류를 계산하면 다음과 같다.
(4) 차단기의 단락용량은 몇 [MVA]인가 ?
