단상유도전동기 및 내열성 등급

단상유도전동기 2002년 전기기사 기출문제



▣ 단상유도 전동기에 대한 다음 각 물음에 답하시오.



(1) 기동방식을 4가지만 쓰시오.

  ① 반발기동형   ② 콘덴서 기동형   ③ 분상기동형   ④ 세이딩 코일형



(2) 분상 기동형 단상 유도 전동기의 회전방향을 바꾸려면 어떻게 하면 되는가 ?

  ◈ 분상 기동형의 분상이란 주권선과 기동권선을 말한다.

      ⊙ 회전에 관여하는 주권선과 기동권선 중 하나의 극성을 바꾸어 주면 회전 방향이

          바뀌게 된다. 즉, 주권선의 극성을 바꾸기 위하여 주권선의 접속을 반대로 바꾸거나

          기동권선의 극성을 바꾸기 위하여 기동권선의 접속을 반대로 바꾸어 주면 된다.

<해설>

   ① 분상 기동형 단상 유도 전동기의 한 종류

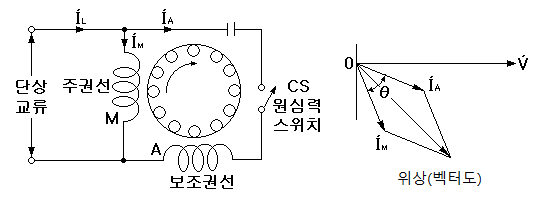

분상기동형 단상유도전동기

 ② 보조권선 A : 기동권선

      주권선 M : 운전권선



   ③ 보조권선 A의 외부에 직렬로 콘덴서를 접속하여 보조권선의 전류를 주권선 M의 전류보다

       90˚ 앞서게 함으로써 위상차가 생겨 회전자계를 발생시켜 기동한다. 기동이 끝나면

       원심력 스위치 S가 동작하여 A를 분리한다.



 ※ 단상유도전동기의 역회전 방법

  ① 반발기동형 : 브러쉬 위치를 이동한다.

  ② 분상기동형 : 기동권선의 접속을 반대로 한다.

  ③ 세이딩코일형 : 역회전이 불가능하다.



(3) 단상유도 전동기의 절연을 E종 절연물로 하였을 경우 허용 최고 온도는 몇 [℃]인가 ?

     ▣ 120 [℃]



< 해설 >



【내열성 등급 (IEC 680085)】



▣ 전기장치에 있어서 온도는 전기절연재료에 영향을 미치는 매우 지배적인 열화인자이므

    로 일정한 기본적 내열성 분류가 유용하고 그러한 것이 국제적으로 인식되고 있다.

▣ 내열성 등급 분류가 전기절연재료에 대하여 규정되는 경우, 적절한 전기절연재료에

     대하여 [℃]로 표현된 온도의 최대값을 말한다.

상대내열지수	내열등급[℃]	기존의 표기
90 이하	70
90 초과 105 이하	90	Y
105 초과 120 이하	105	A
120 초과 130 이하	120	E
130 초과 155 이하	130	B
155 초과 180 이하	155	F
180 초과 200 이하	180	H
200 초과 220 이하	200
220 초과 250 이하	220
250 초과	250
