차단기 용량 결정

2001년 전기기사 실기 기출문제

​▣ 차단기 차단용량

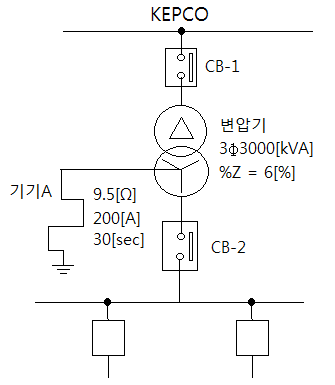

 ⊙ 그림과 같은 단선계통도를 보고 다음 각 물음에 답하시오. 단, 한국전력측의 전원용량은

     500,000[kVA]이고, 선로손실 등 제시되지 않은 조건은 무시하기로 한다.



차단기 용량

(1) CB - 2 의 정격을 계산하시오. 단 차단용량은 [MVA]로 표기하시오.

(2) 기기 - A 의 명칭과 기능을 설명하시오.

​

【문제 풀이】

​

<사전에 숙지해야 할 사항>



▣ 한전측 전원용량은 단락용량(Ps)을 의미한다.

▣ 한전측 전원용량 즉 단락용량이 주어지고 변압기의 정격용량이 주어졌으므로

    한전측 즉 변압기 1차측의 %임피던스를 구할 수 있다.

    즉, %Z = Pn / Ps × 100 [%] 이다.



[답안작성]

(1) CB - 2 의 정격을 계산하시오. 단 차단용량은 [MVA]로 표기하시오.



 ▣ 풀이절차

   ① 선로의 합성 %Z를 구한다. ② %임피던스를 이용하여 단락전류를 구한다.

   ③ 차단기의 용량 Ps = √3 Vn · Is 식을 이용하여 차단용량을 구한다.



 ① 먼저 전원측 차단용량을 이용하여 선로의 %임피던스를 구해 보자.



② 선로의 합성 임피던스를 구해 보자.

     %ZT = %ZG + %ZTr = 0.6 + 6 = 6.6 [%]

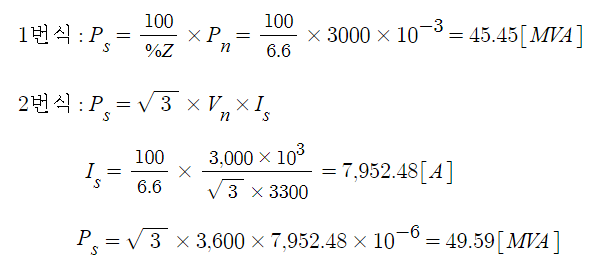

 ③ 차단기의 차단용량을 구해 보자.

   ▣ 차단기의 용량산정은 2가지 방법으로 구할 수 있다.

     ⊙ 1번방법 : Ps =100 / %Z × Pn [MVA]

     ⊙ 2번방법 : Ps = √3 Vn · Is [MVA]



(2) 기기 - A 의 명칭과 기능을 설명하시오.

 ▣ 명칭 : 중성점 접지 저항기

 ▣ 기능 : 지락사고시 지락전류의 억제 및 건전상의 이상전압 상승 억제
