1. 임피던스 함수가 Z(s) = (3S +3) / S로 표시되는 2단자 회로망은 ? ①
2. 임피던스 함수 Z(s) = (3+30) / (S2+2RLs +1) [Ω] 으로 주어지는 회로에 직류전류원
3[A]를 가할 때 이 회로의 단자전압 [V]은 ? 단, S = jω 이다. ②
① 30 [V] ② 90[V] ③ 300[V] ④ 900[V]
※ 직류일 때 jω = 0, Z(s) = 30 [Ω], V = I·Z = 3 ×30 = 90 [V]
3. 구동점 임피던스에 있어서 영점(Zero)는 ? ④
① 전류가 흐르지 않는다. ② 회로를 개방한 것과 같다.
③ 전압이 가장 큰 상태이다. ④ 회로를 단락한 것과 같다.
4. 구동점 임피던스 (Driving Impedance) 함수에 있어서 극점(Pole)은 ? ②
① 단락상태를 의미한다. ② 개방상태를 의미한다.
③ 아무런 상태도 아니다. ④ 전류가 많이 흐르는 상태를 의미한다.
5. 2단자 임피던스 함수 Z(s) = [(S+2) (S+5)] / [(S+4) (S+3)] 일 때 극점(Pole)? ④
① -2, -3 ② -3, -4 ③ -2, -4 ④ -4, -3
6. 그림과 같은 회로가 정저항 회로가 되기 위한 L은 몇 [H]인가 ? ①
① 0.01 ② 0.1 ③ 2 ④ 10
7. 다음 회로에서 정저항 회로가 되기 위해서는 1/ωC의 값은 몇 [Ω]이면 되는가 ? ②
① 2 ② 4 ③ 6 ④ 8
※ 정저항 회로는 저항만 있는 것과 마찬가지이므로 리액턴스가 "0"이 된다.
그러므로 XL과 Xc가 같을 때이다.
8. 그림과 같은 a, b회로가 서로 역회로의 관계가 있으려면 C[μF]의 값은 ? ③
① 0.9 ② 1.2 ③ 1.5 ④ 1.8
9. 다음 회로에서 역회로는 ? 단, K2 = 2 × 103 이다.

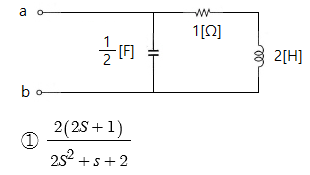

10. 그림과 같은 회로의 구동점 임피던스 Zab는 ?
[풀이] 입력측에서 바라 본 임피던스를 jω =S 로 변환하여 산정한다.

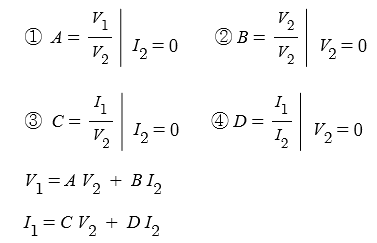

11. 4단자 정수를 구하는 식으로 틀린 것은 ? ②
12. 4단자정수 A, B, C, D에서 어드미턴스 차원을 가진 정수는 ? ③
① A ② B ③ C ④ D

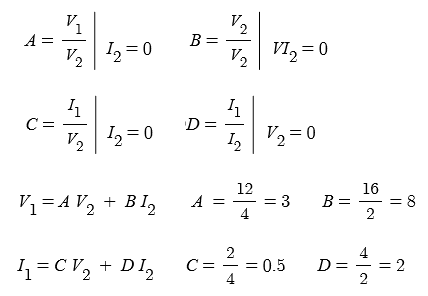

13. 그림과 같은 4단자 회로망에서 출력측을 개방하니 V1 = 12[V], I1=2[A], V2=4[V]
이고, 출력측을 단락하니 V1 = 16[V], I1=4[A], I2 = 2[A] 였다. 4단자 정수 A, B, C,
D는 얼마인가 ? ④
① A = 2, B = 3, C = 8, D = 0.5 ② A = 0.5, B = 2, C = 3, D = 8
③ A = 8, B = 0.5, C = 2, D = 3 ④ A = 3, B = 8, C = 0.5, D = 2
14. 다음의 T형 4단자망 회로에서 A, B, C, D 파라미터 사이의 성질중 성립되는 대칭조건
은 ? ①
① A = D ② A = C ③ B = C ④ B = A
※ 4단자 정수회로 항등식 : AD - BC = 1 대칭조건 : A = D

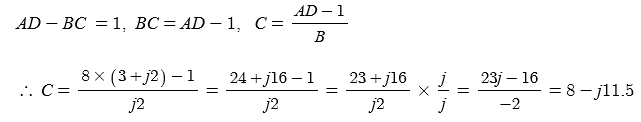

15. 어떤 회로망의 4단자 정수가 A = 8, B = j2, D = 3 j + j2이면 회로망의 C값은
얼마인가 ? ④
① 2+j3 ② 3+j3 ③ 24+j14 ④ 8-j11.5
※ 4단자 정수의 항등식 : AD - BC = 1
16. 그림과 같은 단일 임피던스 회로의 4단자 정수는 ? ③
① A = 1, B = Z, C = 0, D = 1
17. 그림과 같은 L형 회로의 4단자 정수는 어떻게 되는가 ? ①
18. 그림과 같은 T형 4단자 회로망의 A, B, C, D 파라미터중 B값은 ? ④
19. 그림과 같은 L형 회로의 4단자 A, B, C, D 정수 중 A는 ? ②

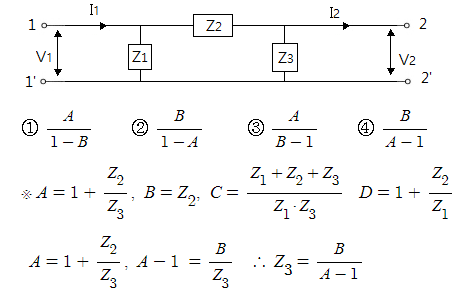

20. 그림과 같이 π 형 회로에서 Z3를 4단자 정수로 표현한 것은 ? ④
21. 4단자 정수 A, B, C, D로 출력측을 개방시켰을 때 입력측에서 본 구동점 임피던스
Z11 = V1 / I1 l I2 = 0 를 표시한 것 중 옳은 것은 ? ①

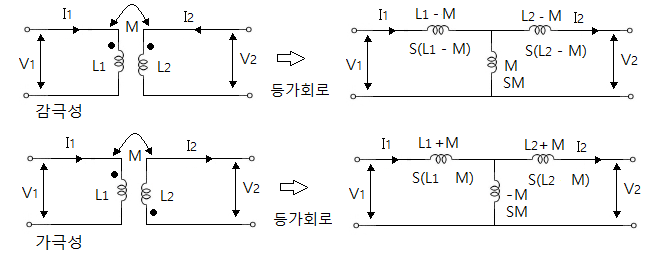

22. 그림과 같은 회로에서 임피던스 파라미터 Z11 은 ? ①
① SL1 ② SM ③ SL1L2 ④ SL2
※ Z11 = Z1 + Z3 = S(L1 - M) + SM = SL1 - SM + SM = SL1
