전로의 절연 (KEC 130)





1. 저압전로의 절연성능

  ▣ 저압전로의 절연저항은 2021.1.1. 이후 신규 전기설비 절연성능의 경우 기술기준 52조의 다음 표에 따른다.

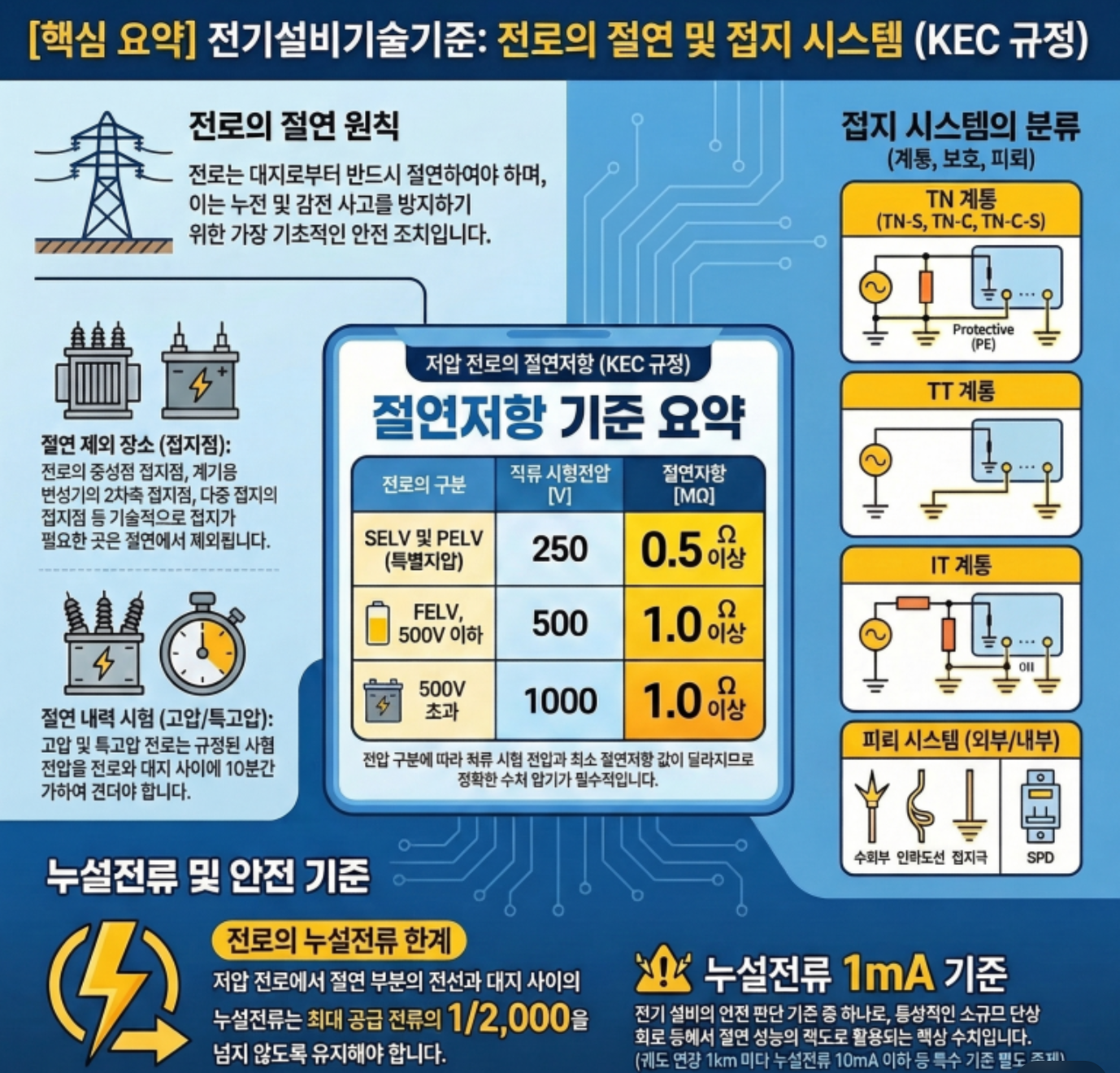

가. 저압전로의 절연저항 측정전압과 기준값

전로의 사용전압 [V]	DC 시험 전압 [V]	절연저항 [MΩ]
SELV 및 PELV	250	0.5
FELV, 500V 이하	500	1.0
500 V 초과	1,000	1.0

나. 2020. 12. 31. 이전 설치된 저압전로

전로의 사용전압의 구분		절연저항 [MΩ]
400V 미만	대지전압 150 V 이하인 경우	0.1
	대지전압 150V 초과 300V 이하	0.2
	사용전압 300V 초과 400V 미만	0.3
400 V 이상		0.4

다. 용어의 정의 : 특별저압 (ELV, Extra Low Voltage)

  ▣ 인체에 위험을 초래하지 않을 정도의 저압 즉, 안전전압을 말하며 2차 전압이 교류 50V, 직류 120V 이하이다.

    ① SELV (Safety Extra Low Voltage, 안전특별저압) : 비접지회로에 해당된다.

    ② PELV (Protective Extra Low Voltage, 보호특별저압) : 접지회로에 해당된다.

    ③ FELV (Functional Extra Low Voltage, 기능적 특별저압) : 단권변압기와 같은 단순 분리형 변압기에 의한다.



라. 선간을 쉽게 분리하기 어려운 기계 · 기구의 측정

   ① 저압전로의 전선 상호간의 절연저항은 선간을 쉽게 분리하기 어려운 기계 · 기구가 있는 분기회로의 경우에는 기기 접속 전에

        측정할 수 있도록 문구가 수정되었다.

   ② 절연저항을 측정할 때 시험전압을 가하면 영향이나 손상을 받을 수 있는 SPD나 기기 등을 측정전에 분리하기 어려운 경우에는

        시험전압을 250V DC로 낮추어 측정할 수 있지만 절연저항값은 1MΩ 이상이 되어야 한다.



마. 저압전로에서 정전이 어려운 경우 (KEC 132)

  ▣ 절연저항 측정이 곤란한 경우 저항 성분의 누설전류가 1mA 이하이면 그 전로의 절연성능은 적합한 것으로 본다.



바. 절연저항의 측정 (KEC 132)

  1) 절연된 두 물체 사이의 저항으로 인가된 전압과 누설전류의 비는

        즉, 메가의 전압 [V], 누설전류의 합계를 Ig라고 하면 절연저항은​

  2) 저항성 누설전류(Ior)와 용량성 누설전류(I​oc)

     ① 저항성 누설전류 (Ior) : 실제 누설전류

     ② 용량성 누설전류 (Ioc) : 누전차단기 오동작 전류

     ③ 합성 누설전류(I​o) : 저항성 누설전류와 용량성 누설전류의 벡터 합



  3) 직 · 교류 변환장치가 있어 고조파(Hamonics)전류가 많이 발생하는 회로는 전선이 충전상태가 되어 용량성 누설전류(Ioc)가

      많이 생긴다. 따라서 여기에 설치된 일반 누전차단기는 합성 누설전류를 측정 하므로 누전차단기의 오동작 원인이 된다.

    ① 가로등, 공장, 대형건물, 골프장, 야구장, 스키장 등 : 특히, LED 조명이 많이 설치된 곳

    ② 인버터, 정류기, 컴퓨터, 전자기기 등 : 컴퓨터 등이 설치된 시설

    ③ 저항성 누설전류계 점검으로 Io의 측정만으로는 알 수 없는 누전트러블을 Ior과 Ioc의 구분으로 원인 불명의 누전차단기 동작

         해석이 가능하다. (*IGR 누전차단기 생산 · 적용 및 금지 - 2022.5)

​

2. 고압이상 전로 및 기계 · 기구의 절연내역 시험 (KEC 132)

  가. 고압 및 특고압의 전로는 KEC 표 132-1에서 정한 시험전압을 전로와 대지 사이에 연속하여 10분간 가하여 절연내역을 시험

        하였을 때에 이에 견디어야 한다.

  나. 케이블을 사용하는 교류 전로에 시험전압의 2배의 직류전압을 적용할 수 있다.

KEC 표 132-1 전로의 종류 및 시험 전압

전로의 종류	시 험 전 압
1. 최대 사용전압 7kV 이하인 전로	최대 사용전압의 1.5배의 전압
2. 최대사용전압 7kV 초과 25kV 이하인 중성점 접지식     전로 (중성전을 가지는 것으로서 그 중성선을 다중접     지 하는 것에 한한다)	최대 사용전압의 0.92배의 전압
3. 최대 사용전압 7kV 초과 60kV 이하인 전로      (2란의 것을 제외한다)	최대 사용전압의 1.25배의 전압 (10.5kV 미만으로 되는 경우는 10.5kV)
6. 최대 사용전압이 60kV 초과 중성점 직접접지식      전로 (7란의 것을 제외한다)	최대 사용전압의 0.72배의 전압
7. 최대사용전압이 170kV 초과 중성점 직접 접지식     전로로서 그 중성점이 직접 접지되어 있는 발전소     또는 변전소 혹은 이에 준하는 장소에 시설하는 것	최대 사용전압의 0.64배의 전압
8. 최대 사용전압이 60kV를 초과하는 정류기에 접속     되고 있는 전로	교류측 및 직류 고압측에 접속되고 있는 전로는 교류측의 최대사용전압의 1.1배의 직류전압
	직류측 중성선 또는 귀선이 되는 전로(이하 이장에서 "직류 저압측 전로"라 한다)는 아래에 규정하는 계산식에 의하여 구한 값



3. 연료전지 및 태양전지 모듈의 절연내역 (KEC 134)

​

4. 변압기 전로의 절연내역 시험 (KEC 135)



  가. 변압기의 전로는 표 135-1에서 정한 시험전압과 시험방법으로 절연내역을 시험하였을 때 이에 견뎌야 한다.

  나. 특고압 전로와 관련되는 절연내역은 설치하는 기기의 종류별 시험성적서 확인 또는 절연내력 확인방법에 적합한 시험 및 측정

       을 하고 결과가 적합한 경우에는 가.의 규정에 따르지 아니할 수 있다.

KEC 표 135-1 변압기 전로의 시험 전압

권선의 종류	시험전압	시험방법
1. 최대사용전압 7kV 이하	최대 사용전압의 1.5배의 전압(500V 미만으로 되면 500V) 다만, 중성점이 접지되고 다중접지 된 중성선을 가지는 전로에 접속하는 것은 0.92배의 전압(500V 미만으로 되는 경우에는 500V)	시험되는 권선과 다른 권선, 철심 및 외함간에 시험전압을 연속하여 10분간 가한다.
2. 최대 사용전압 7kV 초과 25kV 이하의     권선으로 중성점 접지식 전로 (중성선을     가지는 것으로서 그 중성선에 다중접지     를 하는 것에 한한다)에 접속하는 것	최대 사용전압의 0.92배의 전압
