전선 (KEC 120)

1. 전선 요구사항 및 선정

가. 전선은 통상 사용 상태에서의 온도에 견디는 것이어야 한다.

나. 전선은 설치장소의 환경조건에 적절하고 발생할 수 있는 전기 · 기계적 응력에 견디는 능력이 있는 것을 선정해야 한다.

다. 전선은 「전기용품 및 생활용품 안전관리법」의 적용을 받는 것 이외에는 한국산업표준(이하 "KS"라 한다)에 적합한 것을 사용

      하여야 한다.

​

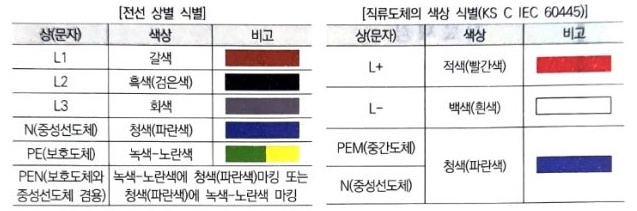

2. 전선의 식별 (KEC 231.2.4)

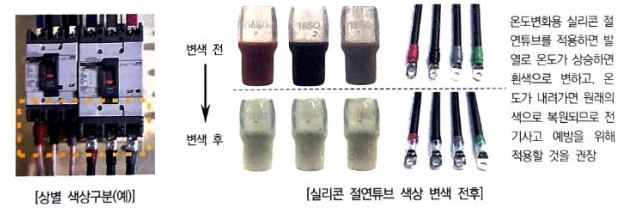

  가. 색상 식별이 종단 및 연결 지점에서만 이루어지는 나도체 등은 전선 종단부에 색상이 반영구적으로 유지될 수 있는 도색, 밴드,

        색 테이프 등의 방법으로 표시해야 한다.

  나. 제1 및 제2를 제외한 전선의 식별은 KS C IEC 60445(인간과 기계 간 인터페이스, 표시 식별의 기본 및 안전원칙 - 장비단자

        및 도체의 식별)에 적합하여야 한다.



3. KEC 국내 전선의 종류와 적용

  전선의 종류는 나전선(나동선, ACSR 등)과 절연전선(Wire, Cord, Cable)이 있으며 옥내 배선설비에서는 절연전선 중 Wire(국내

   에서 절연전선이라 함)와 케이블이 적용된다.

가. 절연전선

   저압 케이블은 비닐외장케이블(CV 등), 무기물절연케이블(MI케이블 : 인증품이 없어 적용불가), 저독성 난연 폴리올레핀외장케이

   블(FR-CO) 등으로 KC인증 또는 KS인증 제품을 사용하여야 한다.

나. 저압케이블 (KEC 122.4)

  저압 케이블은 비닐외장케이블(CV 등), 무기물절연케이블(MI케이블 : 인증품이 없어 적용불가), 저독성 난연 폴리올레핀외장케이

  블(FR-CO) 등으로 KC인증 또는 KS인증 제품을 사용하여야 한다.

  ① 가교 폴리에틸렌 절연 비닐외장 케이블 (CV)

     F-CV, FR-CV, TFR-CV 등은 모두 난연성 CV케이블의 제조사 상품명이며, 난연성이란 불꽃이 있을 때는 타고, 불꽃이 제거되면

     자기 소화성이 있는 전선이다.

     비닐외장케이블의 대표적인 케이블로서 가교 폴리에틸렌(XLPE, 절연물의 최고허용온도 90℃) 절연에 의한 내열특성을 가지며

     대부분의 전력케이블로 사용하고 있다. 케이블트레이 적용 케이블의 난연화 시설조건에 따라 국내에서는 난연성 CV 케이블이

     생산된다.

   ② 저독성 난연폴리올레핀 외장케이블(HIFCO)

      가교폴리에틸렌절연에 의한 내역특성과 폴리올레핀외장핀의 저독성난연(Halogen Free Flame Retardant) 특성을 가진 케이

      블이며, 화재시 케이블 재료에 의한 유독가스의 피해가 예상되는 대형지하가의 적용에 적합하다.

   ③ 내화케이블(FR-8)

       FR-8은 도체와 절연체 위에 무기물질인 유리섬유를 감아 내화특성을 가지는 소방법상 내화케이블이다.

       절연체로 가교폴리에틸렌(XLPE)을 적용하여 평상시에도 엘리베이터 등의 비상전원공급 케이블로 사용되고 있다.

 다. 특고압 케이블(땅속 전력케이블용 수밀형 동심중성선 CV 케이블)

   ① FR-CN/CO-W (저독성 난연 전력케이블)

        저독성(할로겐프리), 난연성 성능이 있는 폴리올레핀 외피 (sheath)로 일반 수용가의 인입용 케이블로 사용되고 있다.

    ② TR-CN/CE-W (트리 억제형 전력케이블)

        폴리에틸렌(PE), 외피(외부도체까지 PE로 채운 충실형)를 적용한 것으로 한국전력공사의 지중배전선로에 사용되고 있다.

​

※ 조명설비의 배선계통 : KEC 234.1.4



  2. [관통배선]

    가. 등기구 관통배선의 설치는 관통배선용으로 고안된 등기구에만 허용된다. 접속기구가 필요하지만, 관통 배선용으로 고안

          된 등기구에 포함되어 있지 않을 경우, 접속기구는 다음 중 어느 하나에 따른다.

     ① KSC IEC 60998-2-3(가정용 및 이와유사한 용도의 저전압용 접속 기구-제2~3부 : 절연관통형 전선 커넥터의 개별 요구사

          항)에 따른 전원 접속에 사용되는 단자.

     ② 관통배선의 접속에 사용되는 설치 커플러[관통배선용 등기구 설치 및 커넥터] : 관통배선 및 접속기구에 대한 내용이다. 절연

          물 관통형 접속기구(IPCD : Insulation Piercing Connecting Device)는 전선 하나를 접속/분리하거나 두개 이상의 전선을

          접속하거나, 전선 절연물을 사전 박리하지 않고 다른 어떤 방법으로 뚫거나, 절단 · 제거 등 적절하게 접속하기 위한 접속 기구

          를 말한다.

​
