공동주택 수변전설비 이해 (LBS, LA, VCB)

공동주택의 수변전설비에 대해 알아보자.

​

오늘은 첫번째로 공동주택의 수변전설비의 인입구에 설치하는 부하개폐기, 피뢰기,

진공차단기에 대하여 살펴보자.

​

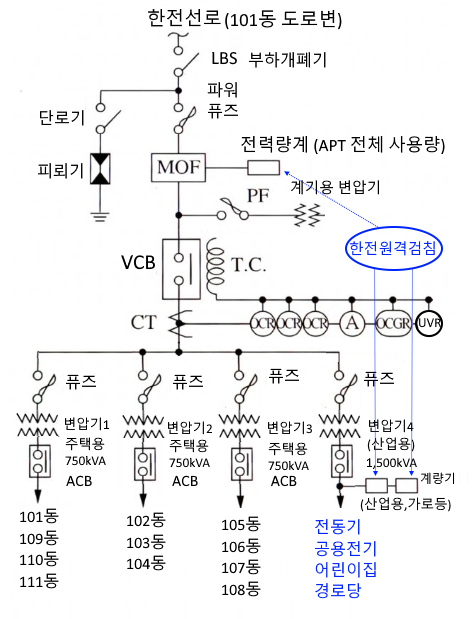

아래 그림은 공동주택의 수변전설비의 단선결선도의 한 예이다.



위 그림과 같이 한전선로에서 공동주택으로 인입하는 선로는 제일 먼저 LBS (부하개폐기)와 마주하게 된다.

​

부하개폐기 (LBS : Load break switch)

​

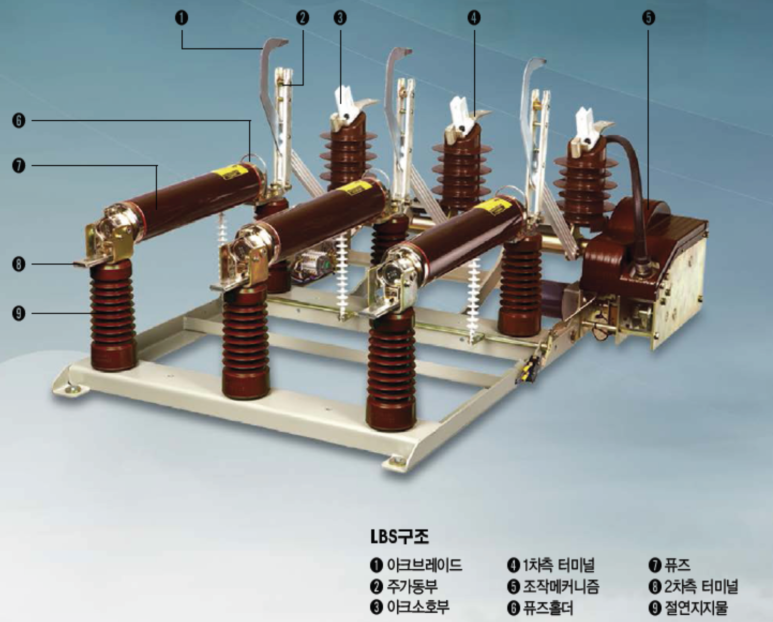

부하개폐기는 기본형과 퓨즈 부착형이 있다. 위 그림은 퓨즈 부착형이다.

전기의 흐름을 보면 4번이 한전에서 전기가 들어 오는 수전라인이고

2번과 3번 설비가 접속되면서 전기가 통전되며 8번 쪽으로 흘러가게 된다.

구동은 수변전실에 있는 축전지를 이용하여 전동장치를 이용하여 자동으로 하는 경우전동장치가 작동하지 않을 경우 와이어를 돌려 수동으로 조작하는 방법이 있다.

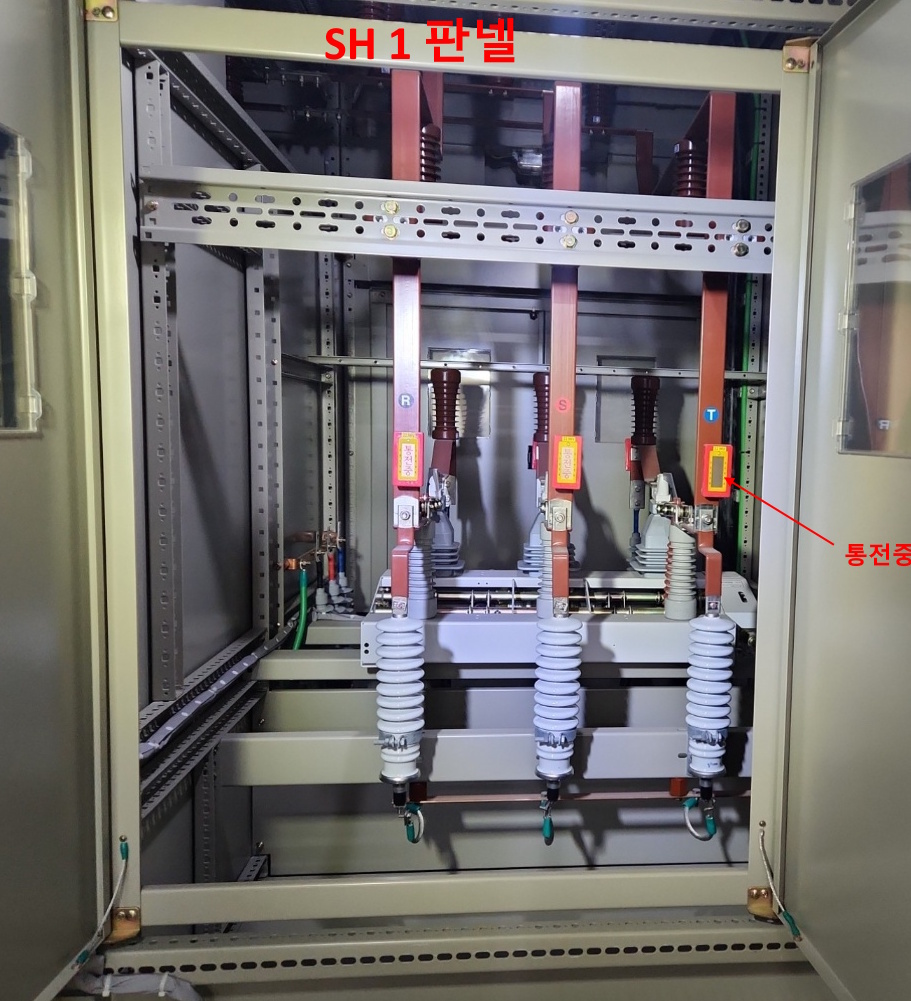

위 사진은 실제 현장에 설치된 LBS(부하개폐기)의 모습이다.

부하개폐기는 실제 전하전류는 차단하지 못한다. 부하개폐기는 다음에 나오는 진공차단기(VCB)와 인터록이 되어 있어 진공차단기가 부하전류를 끊은 경우에만 작동하도록 설정되어 있다. 위 사진을 보면 한전 전로가 살아 있는 경우에는 통전중이라는 표시가 뜬다. 부하개폐기는 진공차단기가 부하전류를 완전히 차단한 경우에 전로를 최종적으로 차단하는 역할을 한다.

​

피뢰기 (LA : Lightning Arrester)

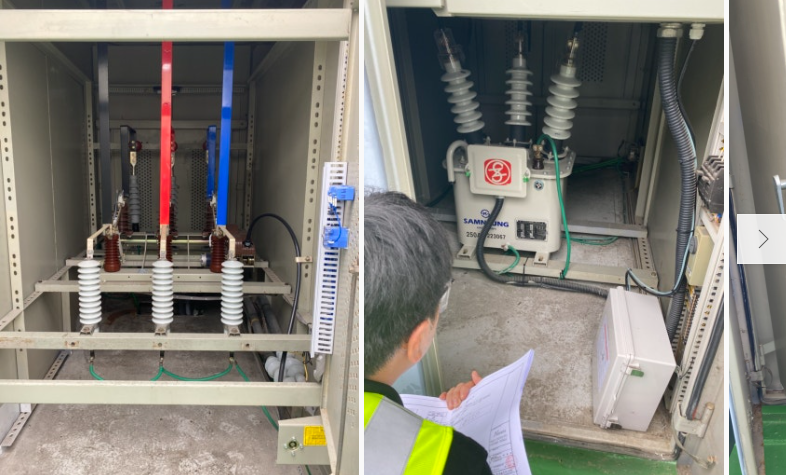

피뢰기(lightning arrester)는 전력시스템에서 시스템의 절연이 번개로 인해 손상되지 않도록 보호하는 기구다. 산화금속 배리스타(Metal oxide varistors, MOVs)는 1970년대 중반부터 전력 시스템을 보호하기 위해 쓰였다. 전형적인 피뢰기는 고압 단자와 접지 단자가 있다. 뇌 서지(lightning surge)와 스위칭 서지가 전력 시스템에서 피뢰기로 이동하면, 서지 전류가 피보호 절연으로 흐르지 않고, 대지로 방전된다. 위 사진에서는 부하개폐기 뒤쪽에 설치되어 있다.

​

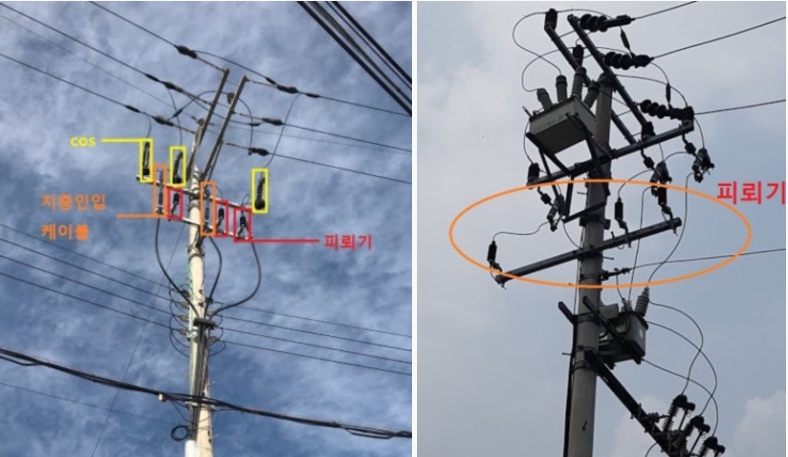

옥외전신주에 설치된 피뢰기의 모습은 다음과 같다.​



진공차단기 (VCB : Vacuum Current Breaker)



진공 차단기(VCB :vacuum circuit breaker) 는 진공에서의 높은 절연 내력과 아크 생성물이 진공 중으로의 급속한 확산을 이용하여 소호하는 구조이다. 매우 높은 절연 내력을 가지고 있고 차단기의 형태가 소형이고 가벼우며, 기름을 사용하지 않으므로 화재의 위험이 없어 최근에 많이 채용되고 있다. 그러나 동작시 높은 서지 전압을 발생시키는 결점이 있다.

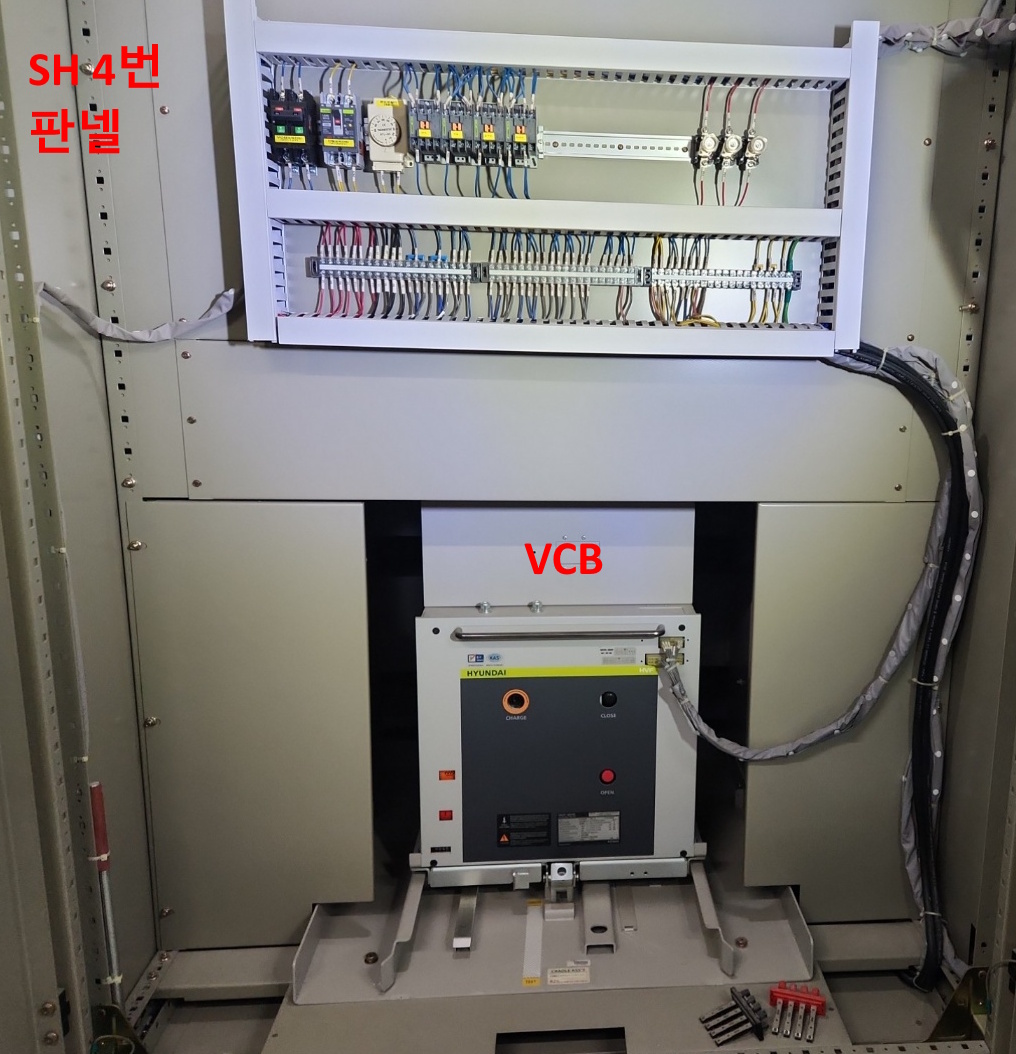

위 사진은 실제 진공차단기가 설치된 실물 사진이다.

​

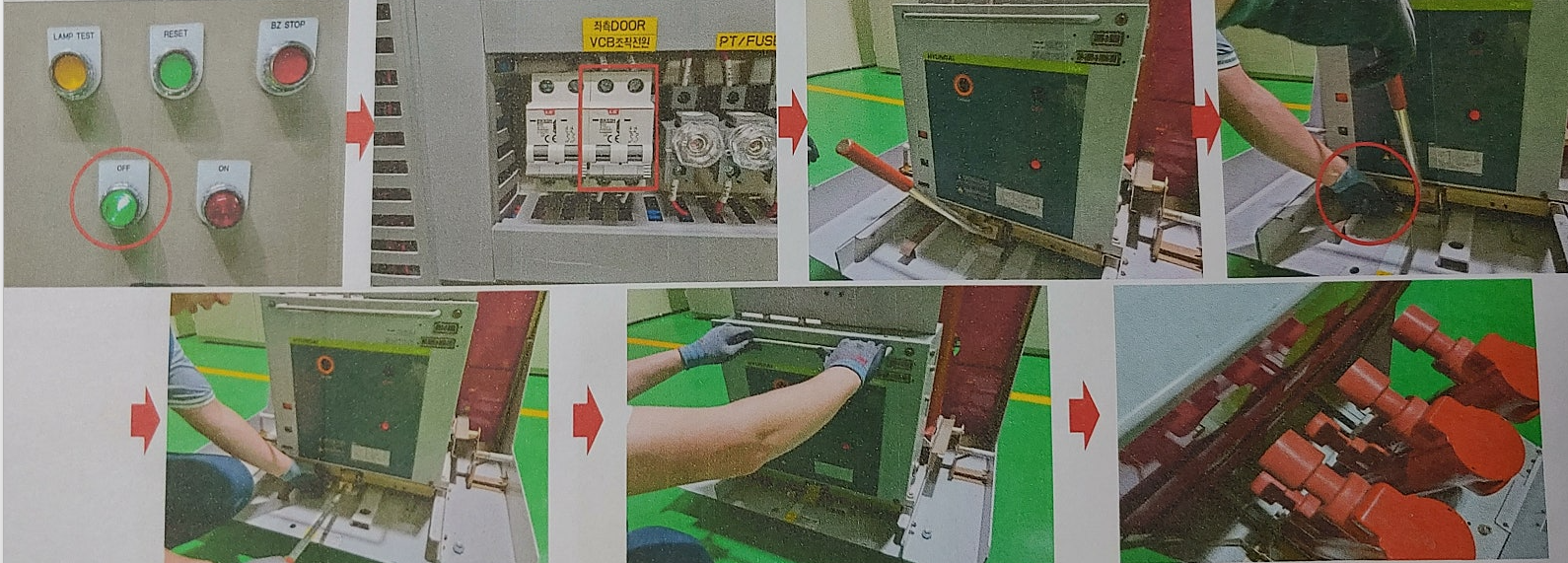

진공차단기 (현대 HVF-6111) 인출방법에 대하여 알아보자.

① 진공차단기 OFF

② DC 조작전원용 차단기 OFF

③ 인출핸들을 인출핸들용 가이드에 끼운다.

④ 인터록 레버를 누르며 인터록 핀을 인터록 판의 구멍으로 부터 분리

⑤ 인출핸들을 아래로 누른다. 이 때 인터록 레버는 손을 떼어도 무방

⑥ 차단기 정면의 손잡이를 잡고 인출 때까지 당긴다.

⑦ 진공차단기 후면의 인출상태 확인



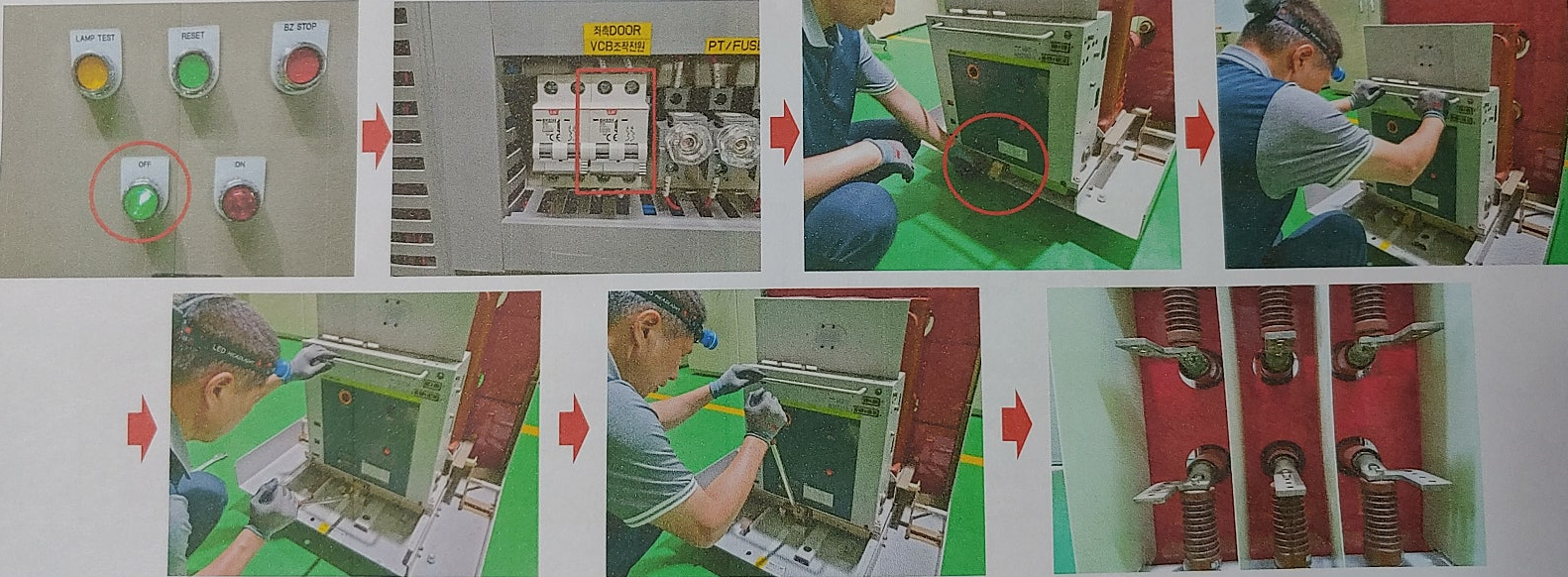

진공차단기 (현대 HVF-6111) 삽입방법에 대하여 알아보자.

① 진공차단기 OFF

② DC 조작 전원용 차단기 OFF

③ 인터록 레버를 눌러 인터록 핀을 인터록 판 구멍으로 부터 분리

④ 인터록 레버를 누른 상태에서 차단기를 정지할 때까지 밀어 넣는다.

⑤ 인출핸들을 인출핸들용 가이드에 끼운다.

⑥ 인터록 레버가 최고점으로 올라갈 때까지 인출핸들을 들어 올린다.

⑦ 진공차단기 후면의 삽입 상태 확인
