R형 수신기와 중계기 결선방법 (자동화재탐지설비)

중계기 결선방법에 대하여 알아보자.

중계기가 있다는 것은 R형 수신기 있다는 것이고 통신을 통해 수신기가 각종 소화설비를

작동시키는 시스템으로 구성되어 있다는 의미이다.

​

일반적으로 감지기와 연결된 중계기는 발신기세트 내장형 소화전함에 설치된다.

소화전함은 특정소방대상물의 각층에 설치된다.

​

아래 그림을 보면서 기본적인 중계기 결선방법에 대하여 알아보자.



위 그림에서 보듯이 중계기에는 한쪽은 COM, PWR 단자로 구성되어 있고

다른 쪽은 IN, OUT 단자로 구성되어 있다.

 ▣ 먼저 COM, PWR 단자

    ⊙ COM 단자는 Communication의 약자로 통신신호선에 연결된다.

    ⊙ PWR 단자는 Power의 약칭으로 전원선과 연결된다.

 ▣ IN, OUT 단자

    ⊙ IN 단자는 수신기에 화재신호를 주는 설비, 즉 감지기, 발신기 누름스위치와 연결된다.

    ⊙ OUT 단자는 화재가 발생했을 때 수신기가 작동시키는 설비, 즉 경종, 시각경보램프와 연결한다.

※ 주의할 점은 중계기에는 발신기세트의 전화선, 응답선 그리고 소화전의 표시등에는 연결되지 않고 이들 설비들은 수신기에

     직접 연결된다는 것을 주목하자.

​

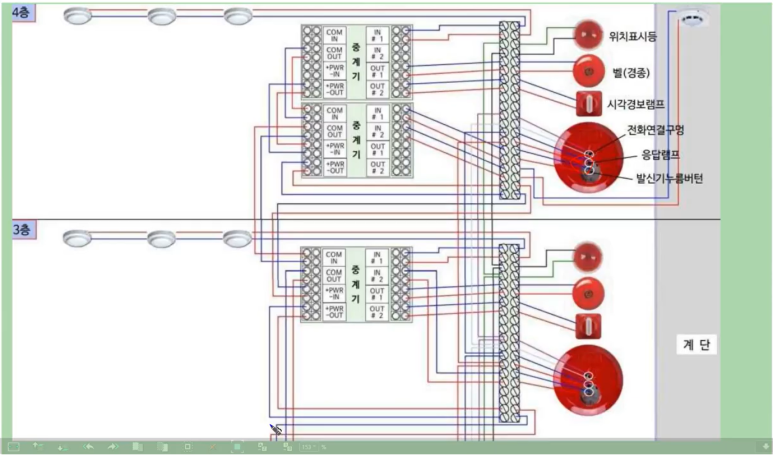

그러면 4층 건물을 예를들어 중계기와 발신기세트 내장형 소화전함이 R형 수신기와 어떻게 연결되는 구체적으로 알아 보자.



위 그림에서 보는 바와 같이 PWR, COM선은 수신기에서 출발하여 1층, 2층, 3층, 4층으로 각각 점프하여 연결되는 것을 볼 수

있다. 단지 PWR은 발신기 세트의 단자대를 거쳐 위층 PWR OUT으로 연결되나 COM은 곧바로 아래층 중계기에서 위층 중계기로 연결된다.

또한 전화선, 응답선, 소화전의 표시등선으로 중계기를 통하지 않고 곧바로 각층의 발신기 세트 단자대를 통해여 서로 연결되는 것을 볼 수 있다.

​

그럼 4층의 결선을 아래 그림을 보면서 알아 보자.



위 그림에서 중계기는 IN 2단자, OUT 2단자로 구성되어 있는데 이를 2 : 2 (투투) 중계기라고 한다. 그런데 4층을 경우 IN에 연결해야 하는 설비가 감지기, 계단감지기, 발신기의 누름스위치 이렇게 3개 이므로 중계기를 2개 설치하였다. COM선은 맨 마지막 중계기의 OUT에서 다음 중계기의 IN 단자로 연결하고 이런 식으로 연결하여 수신기와 연결된다.

중계기 IN단자에는 감지기, 발신기의 누름스위치, 계단감지기가 연결된다.

중계기의 OUT단자에는 경종과 시각경보장치에 연결된다. 물론 (+),(-) 2개선이 연결된다.

그리고 위치표시등, 전화선, 응답선의 +, - 선 (6개선)은 곧바로 아래층으로 연결된다.

​

위 그림을 도시기호로 단선결선도를 나타내면 아래와 같다.



① 선은 하나는 연기감지기(계단감지기)선으로 중계기에서 감지기에 갔다가 중계기로 돌아 와 종단저항에 연결되므로 4개의 선으로

     연결된다. 또한 실내 감지기도 마찬가지로 4개의 선으로 연결된다.

② 선은 각층의 중계기와 수신기가 연결되는 것으로 통신선(COM, 2선), 전원선(PWR, 2선) 4개의 선으로 연결된다. R형 수신기의

     장점은 아무리 많은 층이 연결된다고 하더라도 아래 층에서 위층으로 점프를 하므로 선의 가닥수가 같다는 점이다.

③ 선은 발신기세트의 단자선이 각층과 수신기에 연결되는 것으로 전화선, 응답선, 표시등선과 공통선 이렇게 4개선으로 구성된다.

     이들 선 중에서 HFIX선의 명칭은 할로겐 프리 저독성 난연 가교 폴리올레틴 절연전선을 말한다.

​

2층 건물을 예를 들어 다시한번 살펴보자.





위 그림에서 보듯이 중계기에는 한쪽은 COM, PWR 단자로 구성되어 있고

다른 쪽은 IN, OUT 단자로 구성되어 있다.

  ▣ 먼저 COM, PWR 단자

    ⊙ COM 단자는 Communication의 약자로 통신신호선에 연결된다.

    ⊙ PWR 단자는 Power의 약칭으로 전원선과 연결된다.

  ▣ IN, OUT 단자

    ⊙ IN 단자는 수신기에 화재신호를 주는 설비, 즉 감지기, 발신기 누름스위치와 연결된다.

    ⊙ OUT 단자는 화재가 발생했을 때 수신기가 작동시키는 설비, 즉 경종, 시각경보램프와 연결한다.

 ※ 주의할 점은 중계기에는 발신기세트의 전화선, 응답선 그리고 소화전의 표시등에는 연결되지 않고 이들 설비들은 수신기에

      직접 연결된다는 것을 주목하자.

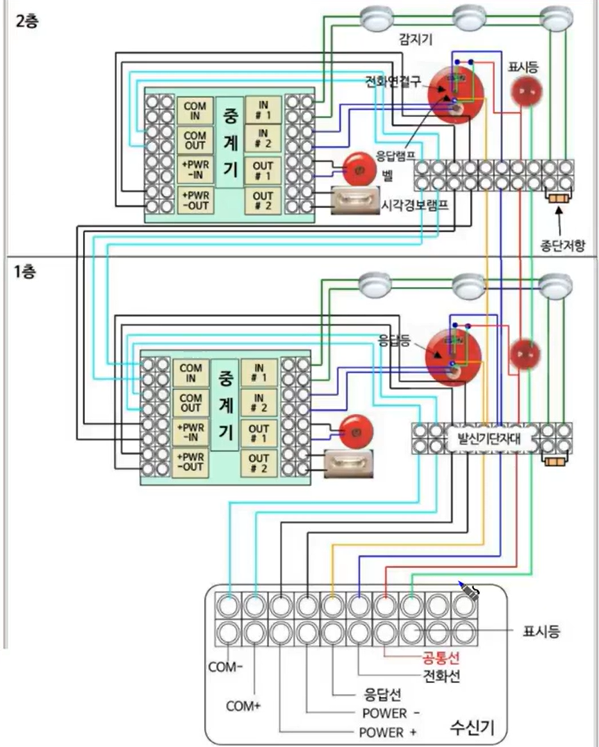

위 그림에서 보는 바와 같이 PWR, COM선은 수신기에서 출발하여 1층의 단자대를 거처 2층의 OUT단자에 연결되는 것을 볼 수

있다.

또한 전화선, 응답선, 소화전의 표시등선은 중계기를 통하지 않고 곧바로 각층의 발신기 세트 단자대를 통해여 서로 연결되는 것을 볼 수 있다. 그런데 이들 3개 설비에 대하여 공통선을 하나로 연결하여 4개의 선으로 연결하고 있다.

​

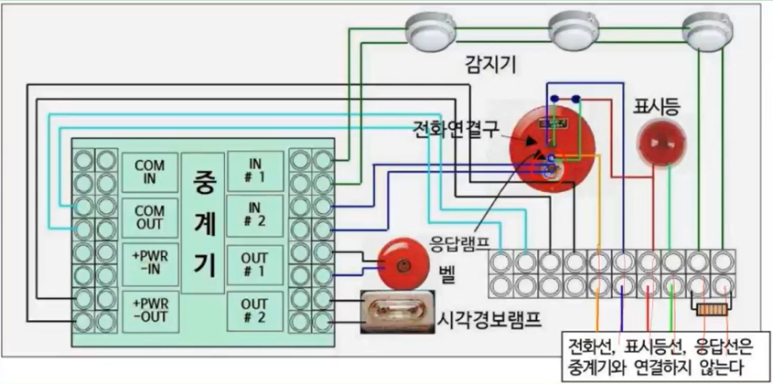

아래 그림을 보면서 2층의 경우 결선방법을 상세히 알아 보자.



위 그림에서 보는 바와 같이 PWR, COM선은 수신기에서 출발하여 1층으로 각각 점프하여 연결되는 것을 볼 수 있다.

IN 단자에는 감지기와 발신기의 누름스위치가 연결되고 있다 (각각 +,- 2개선)

OUT단자에는 경종과 시각경보램프가 연결되고 있다. (각각 +,- 2개선)

또한 전화선, 응답선, 소화전의 표시등선은 중계기를 통하지 않고 곧바로 아래층으로 연결되는 것을 볼 수 있다.

​

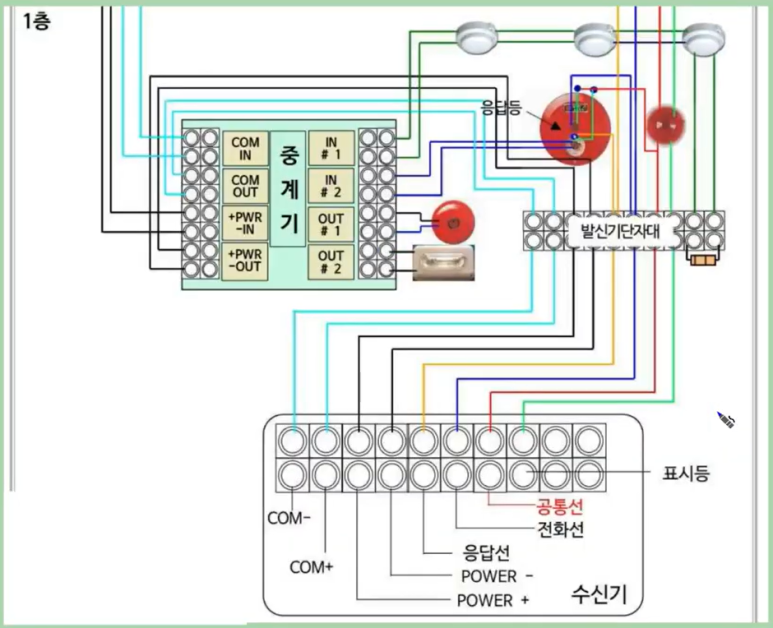

아래 그림을 보면서 1층과 수신기의 결선을 알아 보자.



위 그림에서 보듯이 1층의 COM(통신선), PWR(전원선)은 발신기 단자대를 통해 수신기의 COM(통신선), PWR(전원선) 단자에 연결되고 있다.

IN 단자에는 감지기와 발신기의 누름스위치가 연결되고 있다 (각각 +,- 2개선)

OUT단자에는 경종과 시각경보램프가 연결되고 있다. (각각 +,- 2개선)

또한 전화선, 응답선, 소화전의 표시등선은 중계기를 통하지 않고 수신기에 연결되는 것을 볼 수 있다.

​

아래 그림을 보면서 응답선, 전화선, 발신기 누름스위치가 어떻게 4개선으로 연결되는지 알아보자.



위 그림에서 보듯이 위치 표시등선과 응답선, 전화선은 4개의 선으로 연결되고 있다.

표시등선, 응답선, 전화선이 각각 1개 즉, 3개선이 있고 공통선 즉, 위 그림에서 빨간색은 3개 설비에 공통으로 연결되고 있다. 이렇게 4개 선으로 연결되고 있다.

​

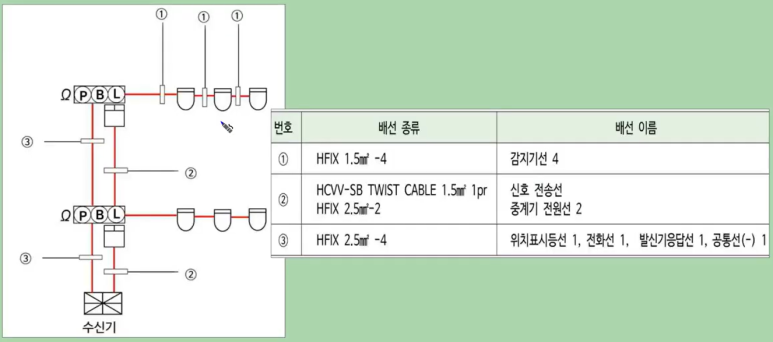

아래 그림은 2층 건물의 단선결선도를 보여주고 있다.



① 선은 하나는 감지기선으로 중계기에서 감지기에 갔다가 중계기로 돌아 와 종단저항에 연결되므로 4개의 선으로 연결된다.

② 선은 각층의 중계기와 수신기가 연결되는 것으로 통신선(COM, 2선), 전원선(PWR, 2선) 4개의 선으로 연결된다. R형 수신기의

     장점은 아무리 많은 층이 연결된다고 하더라도 아래 층에서 위층으로 점프를 하므로 선의 가닥수가 같다. 즉 4층 건물에서와

     가닥수가 같게 된다.

③ 선은 발신기세트의 단자선이 각층과 수신기에 연결되는 것으로 전화선, 응답선, 표시등선과 공통선 이렇게 4개선으로 구성된다.

​
