정전시 대처 방법 (정전 대응 메뉴얼)

1. 정전 대응 메뉴얼



시설관리에 있어서 제일 당황스러운 부분이 정전되었을 때일 것이다.

전기는 우리 생활에 필수적인 것이라서 정전이 되면 문의가 폭주하게 되어 정전에 대한 대응법을 숙지하지 못하고 있으면 난감한 상황에 처하게 된다.

​

이런 경우를 대비해서 시설물의 수변전실에는 정전 메뉴얼을 작성하여 비치하는 경우가 많이 있다.

요즘은 우리나라 전력시설이 잘 정비되어 있어 정전이 자주 발생하지 않아 정전 대응 메뉴얼은 알고 있어도

곧 잊어 버리고 해서 정전 대비 대응매뉴얼을 작성하여 비상시를 대비하는 것도 한가지 방법이 되겠다.

​

자, 그럼 정전시에 대처방법에 대하여 하나씩 알아 보자.

​

2. 정전 원인 파악 - 한전 정전 or 내부 전기설비 문제





정전이 발생하였을 경우 정전의 원인을 파악하는 것이 중요하다.

흔히 정전은 한전선로의 문제라고 생각하지만 시설물 자체의 문제로 정전이 발생하는 경우도 종종 있다.

한전선로의 문제냐, 내부 시설물 문제냐 따라 대응방향이 달라진다.

​

정전이 발생하면 먼저 한전에 전화를 해 봅니다. (국번없이 123)

한전에 문의하여 한전 쪽 문제인지 파악하고 해당 건물만 정전이 발생한 것이지 아니면

그 일대에 모두 정전이 발생한 것인지 확인한다.

만약 그 지역 모든 건물에 정전이 발생한 것이라면 한전 전로에 전기가 복구될 때까지 기다려야 한다.

반면 해당 건물만의 정전이라면 이때에는 전기안전관리자에 지시에 따라 전기설비를 조작하여야 한다.

​

정전시에 임의로 전기설비를 조작하다가는 큰 사고가 발생할 수 있다.

​

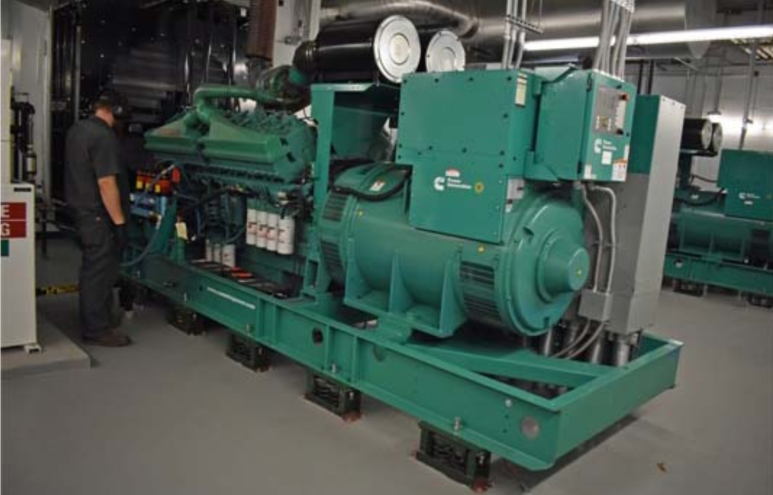

3. 비상발전기 기동 상태 확인





일정 규모 이상의 건물에는 비상발전기가 설치되어 있다.

비상발전기는 공용 부분의 조명이나 콘센트, 소방설비 등에 전기를 공급한다.

비상발전기가 때로 정상적으로 동작하지 않는 경우가 있을 수 있다.

여러가지 원인이 있겠지만 비상발전기를 주기적으로 확인할 필요가 있다.

​

정전시를 대비하여 비상발전기가 정상적으로 동작하는 주기적으로 기동을 해 봐야 한다.

어떤 기계든지 사용하지 않으면 고장이 날 수가 있으므로 비상발전기도 주기적으로 동작시켜 주는 것이 좋다.

평상시에 비상발전기를 점검하여 정상적으로 동작할 수 있도록 보수해 놓는 것이 필요하다.

​

4. 비상발전기에 의해 공급받는 전기설비의 정상 작동 여부 확인

​

규모가 큰 건물의 공용부분은 조명이 반드시 켜져 있어야 한다. 또한 화재 등에 대비해서

소방시설도 반드시 켜져 있어야 한다.

이런 공용 부분에 전기가 정상적으로 공급되고 있는지 반드시 확인하여야 한다.

​

비상발전기의 전기가 공급되지 않는 경우는 다음과 같다.

  ① 비상발전기 자체의 문제

  ② 비상발전기 차단기 및 조작문제

​

간혹 비상발전기를 수동으로 기동할 때 배선용 차단기를 내려놓고 올려 놓지 않아서

비상발전기가 가동되어도 전기가 공급되지 않는 경우가 있다.

따라서 전기설비를 점검할 때 비상발전기 차단기를 내려놓지는 않았는지 점검을 해야 한다.

또한 비상발전기에 배선용차단기가 아닌 ACB가 설치되어 있는 경우도 있다.

이 ACB는 워낙 동작할 일이 없기 때문에 실제 상황에서 동작이 안될 경우도 있다.

또한 비상발전기의 '수동' 기동 모드에서 수동 기동을 한 후에 '자동'모드로 전환해 놓지 않으면

비상발전기가 돌지 않게 된다.

​

  ③ ATS (자동절체 스위치, Auto Transfer Switch) 절체 불량

ATS는 비상발전기와 부하 사이에 있으며 평상시에는 한전 선로 쪽으로 연결되었다가 정전이 되면

자동으로 비상발전기 선로 쪽으로 전환되는 스위치이다.

이 ATS가 불량일 경우 비상발전기가 돌아도 부하 쪽으로 전기가 공급되지 않는다.

이럴 경우 ATS 수동 절체를 진행하게 된다.

​

5. 수변전실 한전 전원 투입 유·무 확인 - GiPAM에서 전압 확인 및  한전 전화



한전 선로에 문제가 해결되어 한전에서 전기를 정상적으로 공급하고 있다고 가정하자.

이 때에도 진공차단기(VCB : Vacuum Circuit Breaker)가 있는 규모가 큰 전기 시설물의 경우에는 자동으로

전기가 들어 오지 않는다. 이곳에는 UVR(Under Voltage Relay)가 있어 정전될 경우

이 진공차단기가 트립되어 전원을 차단하기 때문이다.

따라서 UVR로 인한 VCB 트립을 해제하고 다시 VCB를 투입해야 하는데

그전에 먼저 확인할 사항이 있다. 당연히 특고압 수변전설비에 전기가 정상적으로 들어 오는가를 확인해야 한다.

​

먼저, 한전에 전화를 하여 전기공급이 재개되었는지 확인을 한다.

한전에서 전기가 정상적으로 복구되었다고 하면 정전 복구 작업을 시작한다.

먼저 수변전설비 맨 초입에 LBS와 연결된 전력휴즈 부분에 통전중 표시가 뜨는지 확인해야 한다.

여기에 통전 중이란 표시가 뜨면 한전에서 정상적으로 전기가 공급되는 것이다.

​

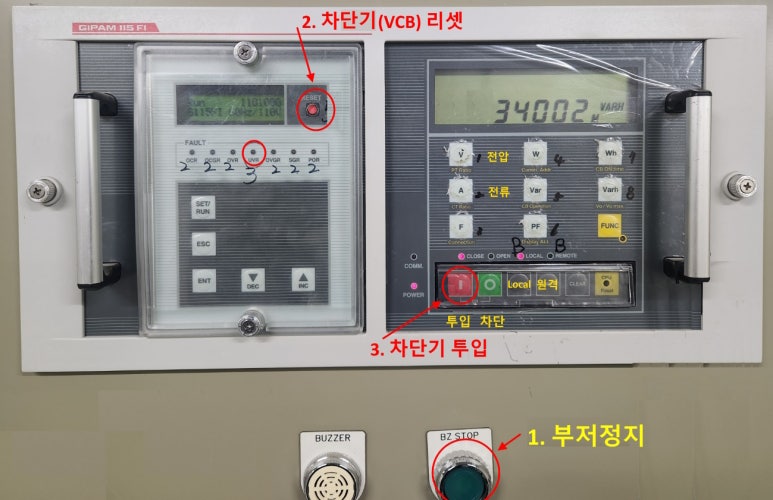

6. 수변전실 특고압 차단기 (VCB) 리셋 후 투입



위 그림에서 써있는 숫자 순으로 정전 복구 작업을 한다.

먼저, 정전되면 울리게 되는 부저를 정지시킨다. 이는 정전이 발생한 직후 꺼도 무방하다.

VCB는 UVR에 의해 트립이 되어 있는 상태이므로 2번의 버튼을 눌러 VCB를 Reset 시킨다.

마지막으로 3번 Close 버튼을 누르면 '쿵'하는 소리와 함께 전기가 투입된다.

​

6. 전력 복구 상태 확인 : 변압기 전압이 모두 정상인지 확인

위와 같이 진공차단기(VCB)가 투입되었다면 정상적으로 전기가 통전되고 있는지 확인을 해야 한다.

그리고 이상이 발견시에는 전기안전관리자의 지시에 따라 문제를 해결해야 한다.

전기가 모두 정상적으로 통전되었다면 정전 복구 완료 보고를 한다.

​
