저항성 누설전류계 제네오(ZENEO) 사용법

선로에 고전압을 걸어서 절연이 파괴되는지 알아 보는 일반적인 절연저항계와는 달리

제네오(Zeneo)는 전압과 전류의 위상차를 이용하는 방식으로 절연저항 측정을 위해

차단기를 내릴 필요없이 측정이 가능하므로 위험한 고전압을 선로에 인가할 필요없이

안전한 측정이 가능하다는 장점이 있다.



제네오는 전원을 차단하지 않은 상태에서 누설전류와 절연저항, 부하전류, 전압측정이 가능한 장점이 있다.

측정을 위한 단자는 5가지가 있다.

  ⊙ Live R : 누설전류와 절연저항을 측정하는 모드(mode)이다.

  ⊙ 1P : 단상 전로에서 누설전류와 절연저항을 측정하는 모드이다.

  ⊙ 3P : 3상 3선식 전로에서 누설전류와 절연저항을 측정하는 모드이다.

  ⊙ Io Only : 합성누설전류를 측정하는 모드이다.

  ⊙ 300A : 부하의 소비전류를 측정하는 모드이다.

​

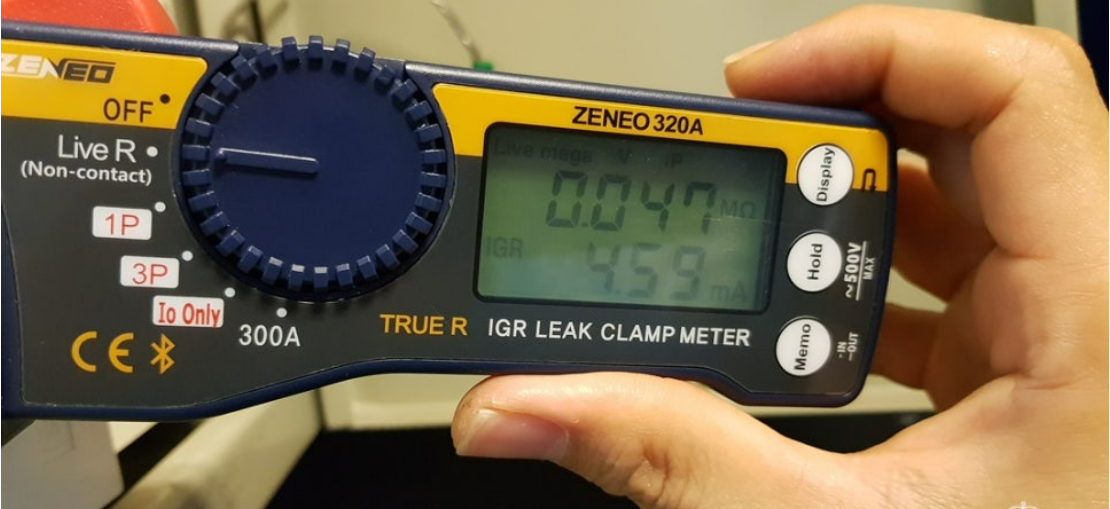

OFF에 위치한 로터리 스위치를 Live R 모드로 놓으면

LED창에 불이 들어와 어두운 공간에서 측정이 편리하다.



1. Live R 모드

▣ 비접촉 상태에서 누설전류와 절연저항을 측정하는 모드이다.

     비접촉 기능이므로 전선을 클램핑하고 프로브(probe)는 전압선에 연결하지 않아도 측정가능한 모드이다.

  ⊙ 우선 로터리 스위치를 Live R에 위치한다.





브로브를 전압선에 연결하지 않고 클램프를 전선에 걸고

측정값이 나타나면 hold를 누르면 측정값이 저장된다.



  Display를 누르면 저장된 측정값이 표시된다.

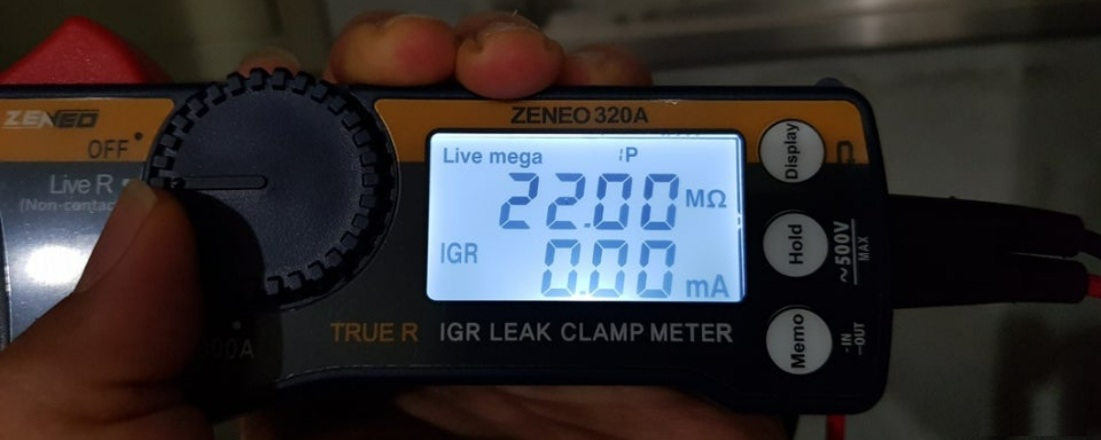

  절연저항값과 누설전류(Igr)갑이 측정되었다.

​

2. 1P 모드

▣ 단상 전로에서 누설전류와 절연저항을 측정하는 모드이다.

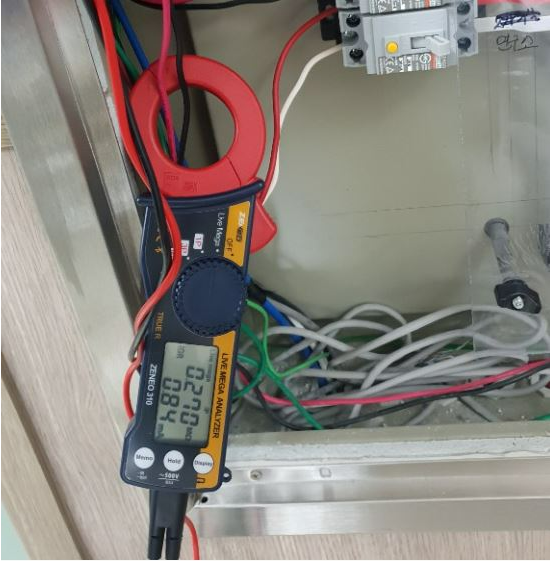

     2개의 전원 선에 전류센서로 전선을 클램핑한 후 프로브를 이용하여

     전압선 단자에 접촉하면 측정값이 표시된다.

     마찬가지로 Hold를 누르면 측정값이 저장되고 Display를 누르면 결과가 표시된다.





일반가정에서 누설전류는 1mA이하가 되어야 한다.





3. 3P 모드

  ▣ 3상 3선식 전로에서 누설전류와 절연저항을 측정하는 모드이다.

      전원 3선을 전류센서로 클램핑한 후 프로브를 이용하여

      전압선 R,S,T 단자 중 2개의 선에 접촉하면 측정값이 표시된다.

      마찬가지로 Hold를 누르면 측정값이 저장되고 Display를 누르면 결과가 표시된다.



4. Io Only 모드

▣ 합성누설전류(Igo)를 측정하는 모드이다.

     단상과 3상 모두 측정이 가능하다.

     전원선 (2선 또는 3선)을 전류센서로 클램핑한 후에 프로브로 전압단자를 찍으면 측정값이 나타 난다.

     마찬가지로 Hold를 누르면 측정값이 저장되고 Display를 누르면 결과가 표시된다.

​

5. 300A 모드

▣ 부하의 소비전류를 측정하는 모드이다.

     프로브를 사용할 필요없이 전원선 1선을 전류센서로 클램핑하면

     바로 소비전류값을 측정할 수 있다.
