분전반 이름표 (라벨링 Label)



​

1. 분전반 이름표 (라벨링)



▣ LN (Low Voltage Normal)

  ◉ 일반적으로 AC 1000V 또는 DC 1,500V 이하의 저전압 시스템을 다룬다.

  ◉ 일반전력공급 : 건물이나 시설의 일반적인 전기부하(조명, 콘센트, 소형 장비 등)에 전력을 공급한다.

  ◉ 고전압에 비해 상대적으로 안전한 전압레벨을 다룬다.

  ◉ 주거, 상업, 산업 시설 등 대부분의 일상적인 전기사용에 적용된다.

  ◉ 저전압 전력을 여러회로로 분배한다.

  ◉ 과부하, 단락 등으로부터 회뢰를 보호한다.

  ※ LN판넬은 건물이나 시설의 일반적인 저전압 전력 공급을 관히하는 중요한 역할을 한다.

      이는 조명 뿐만아니라 다양한 저전압 전기장치와 시스템에 전력을 공급하는 더 넓은 범위의

      기능을 포함한다.

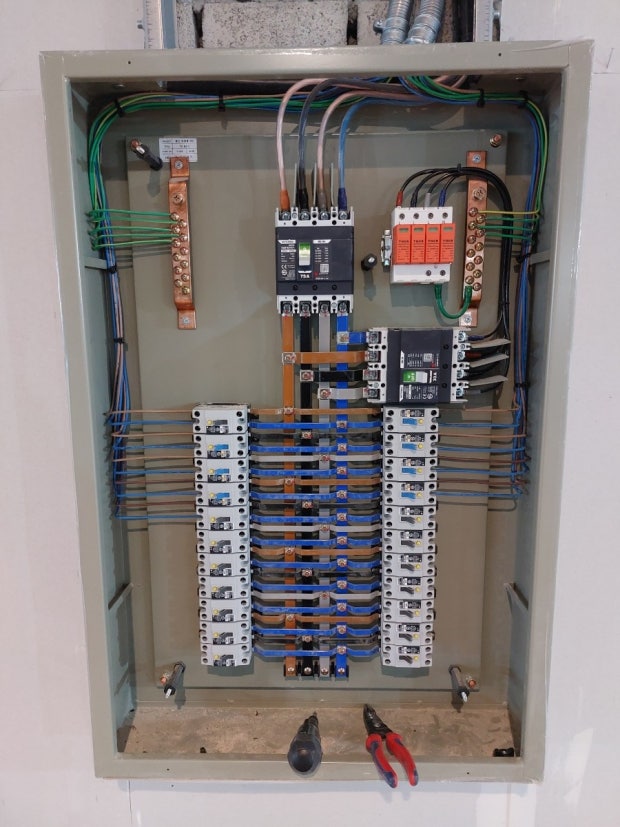

▣ 분전함은 배전반으로부터 간선을 통해 전력을 공급받아 말단 부하별로 또는 전기사용설비 등으로

     전력을 공급해 주는 곳이다. 여러개의 차단기들이 모여있는 함이다.

  ◉ L은 Lighting의 약자로 조명회로를 의미

  ◉ R은 Receptacle의 약자로 콘센트 회로를 의미

  ◉ F는 Fuse의 약자로 퓨즈회로를 의미

  ◉ E는 Emergency의 약자로 비상회로를 의미

  ◉ P는 Power의 약자로 동력용 회로를 의미

  ◉ N은 Normal의 약자로 일반용 회로를 의미

  ◉ LE는 Lighting Emergency의 약자로 비상용 조명회로를 의미

  ◉ LN은 Lighting Normal의 약자로 일반용 조명회로를 의미

  ◉ FR은 Fire Receptacle의 약자로 화재시 콘센트 전원용 회로를 의미



▣ LN (Lighting Normal) : 일반 조명 분전반

   ◉ 일반적인 조명회로에 전력을 공급하는 분전반을 나타낸다.

▣ LE (Lighting Emergency) : 비상 조명 분전반

   ◉ 정전시에도 최소한의 조명을 유지하도록 비상전력을 공급하는 분전반을 나타낸다.

▣ CR (Convenience Receptacle) : 콘센트 분전반

   ◉ 전자기기용 콘센트 회로에 전력을 공급하는 분전반을 나타낸다.

▣ MDP(Main Distribution Panel) : 주분전반

   ◉ 건물 전체에 전력을 공급하는 최상위 분전반을 나타낸다.

▣ DB (Distribution Board) : 배전반

   ◉ MDP로부터 전력을 받아 각 층 또는 구역으로 전력을 배분하는 분전반을 나타낸다.



▣ LM (Lighting Main) : 전등 주분전반

▣ LEM (Lighting Emergency Main) : 비상 조명 주분전반

▣ PM (Power main) : 동력 주 분전반

▣ PEM (Power Emergency Main) : 비상 동력 주분전반

▣ PK (Parking) : 주차장 분전반

▣ PH (Peak House) : 옥상층 또는 엘리베이터 전원을 의미



▣ TC (Transformer Cabinet) : 변압기 케비넷

   ◉ 고압전력을 저압전력으로 변환하는 변압기를 보호하는 캐비넷을 의미

▣ GFCI(Ground Fault Circuit Interrupter) : 누전차단기가 있는 분전반

   ◉ 누전을 감지하여 전력을 차단하는 안전장치가 있는 분전반을 나타낸다.



▣ FP (Fire pump) : 소화펌프 분전반

▣ VF (Ventilation Fan) : 환기팬 분전반

▣ CC (CCTV) : CCTV 분전반

▣ EL (Elavator) : 승강기 분전반

▣ EV (Electric Vehicle) :차량 충전 분전반



▣ LV (Low Voltage) : 저압전력 설비 (110~1000V)

▣ HV (High Voltage) :　고압전력 설비 (1,000 ~ 7,000V)

▣ SHV (Super High Voltage) : 초고압 전력 설비 (7,000V) 이상



▣ LM (Low-voltage Main) : 저전압 메인 분전반, 건물의 주요 전력 분배 지점

▣ SB (Sub Board) : 서브 분전반, 주분전반으로부터 전력을 받아 개별 구역이나 장비에 분배

​
