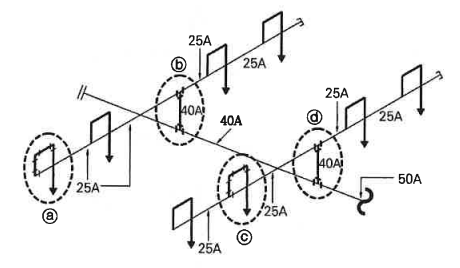

105. 다음의 그림은 폐쇄형 스프링클러설비의 Isometric Diagram을 나타낸 것이다. 다음의 그림과 조건을 참고하여

         각 부분의 부속품을 산출하여 빈 칸에 알맞은 수량을 쓰시오. [10점] ★★★★★

[조건]

  ① 답란에 주어진 관이음쇠만 산출할 것

  ② 크로스 티는 사용하지 말 것

  ③ 헤드는 니플로 연결하되 장니플, 단니플 구분없이 1개소에 1개로 산출할 것



   ▣ 관부속품

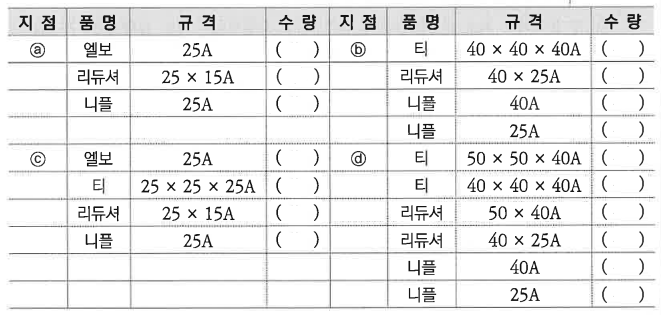

[답안작성]

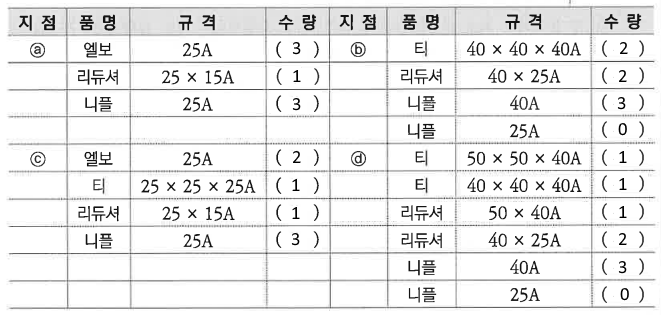

[해설] 관부속품 산출

  ◈ 스프링클러헤드 수별 급수관의 구경 (NFTC 103 표 2.5.3.3)

                                                                                                                                                                   (단위 : [㎜])

급수관의 구경
25
32
40
50
65
80
90
100
125
150
폐쇄형
헤드수
2
3
5
10
30
60
80
100
160
161 이상

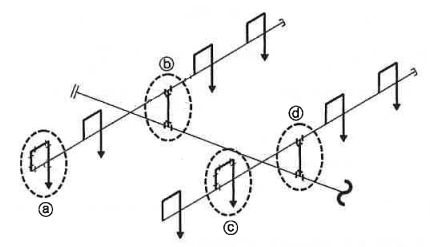

   배관구경표시하면 다음과 같다.

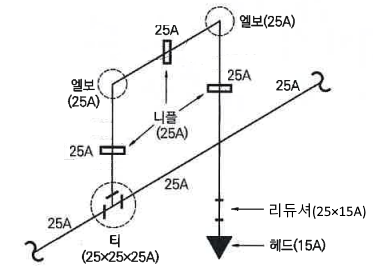

가. ⓐ 지점 관부속품



       ※ 스프링클러헤드의 구경이 15A이므로 25A × 15A 리듀셔 1개를 산출한다.

 나. ⓑ 지점 관부속품

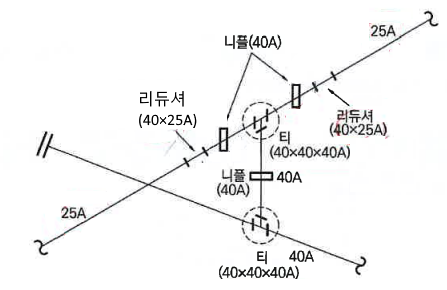

 다. ⓒ 지점 관부속품



    ※ 스프링클러헤드의 구경이 15A 이므로 25A × 15 A 리듀셔 1개를 산출한다.

 라. ⓓ 지점 관 부속품




    ※ 교차배관 (50A)에서 50A 니플 1개를 산출해야 하나 문제의 주어진 표에 50A 니풀이 주어지지 않았으므로 산출하지

        않는다.



[참고] 관부속품 산출시 유의 사항

  ▣ 관부속품 산출시 스프링클러헤드 수별 급수관의 구경표를 숙지하고, 배관에 구경표시를 한 다음 엘보, 티, 리듀셔,

        니플 순서로 부속품별로 산출하는 것이 편리하다.

106. 다음 스프링클러설비의 도면을 보고 관부속품을 산출하여 빈칸에 알맞은 수량을 쓰시오. [6점] ★★★★★



   ▣ 배관 및 관부속품

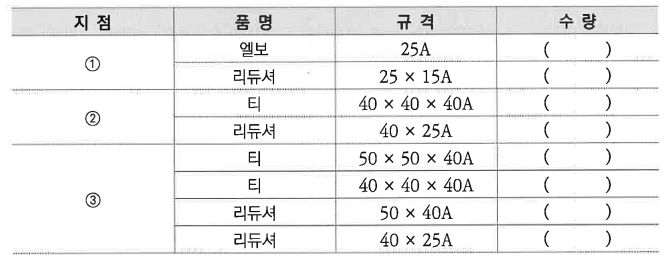

  [답안작성]

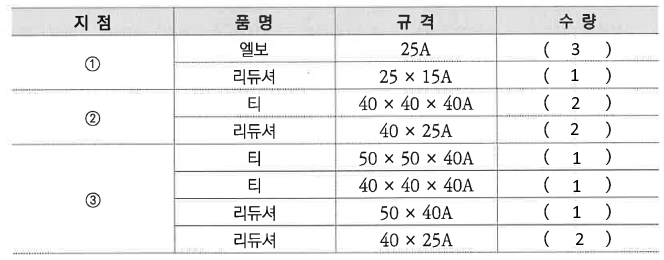

[해설] 부속품 산출

  ◈ 스프링클러헤드 수별 급수관의 구경 (NFTC 103 표 2.5.3.3)

                                                                                                                                                                       (단위 : [㎜])

급수관의 구경
25
32
40
50
65
80
90
100
125
150
폐쇄형
헤드수
2
3
5
10
30
60
80
100
160
161 이상

   ※ 배관구경을 표시하면 다음과 같다.

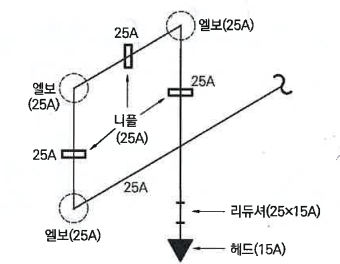

 가. ① 지점 관부속품



          ※ 스프링클러헤드의 구경이 15A이므로 25 × 15 A 리듀셔 1개를 산출한다.

 나. ② 지점 관부속품



 다. ③ 지점 관부속품




 [참고] 관부속품 산출시 유의사항

   ▣ 관부속품 산출시 스프링클러헤드 수별 급수관의 구경표를 숙지하고, 배관에 구경표시를 한 다음 엘보, 티, 리듀셔,

        니플 순서로 부속품을 산출하는 것이 편리하다.

107. 다음 스프링클러설비 가지배관의 상세도를 보고 관부속품을 산출하시오. (단, 부속품의 규격을 쓰고, 니플은 산출하지

         않는다.) [5점] ★★



    ① 헤드

    ② 캡

    ③ 엘보

    ④ 티

    ⑤ 리듀셔



[답안작성]

    ① 헤드 : 15 ㎜ 헤드 4개

    ② 캡 : 25 ㎜ 캡 1개

    ③ 엘보 : 40 ㎜ 엘보 1개,   25 ㎜ 엘보 8개

    ④ 티 : 40㎜×40㎜×25㎜ 1개,   32㎜×32㎜×25㎜ 1개,   25㎜×25㎜×25㎜ 2개

    ⑤ 리듀셔 : 40㎜×32㎜ 1개,   32㎜×25㎜ 1개,   25㎜×15㎜ 4개



[해설] 부속품 산출

  ◈ 스프링클러헤드 수별 급수관의 구경 (NFTC 103 표 2.5.3.3)

                                                                                                                                                                   (단위 : [㎜])

급수관의 구경
25
32
40
50
65
80
90
100
125
150
폐쇄형
헤드수
2
3
5
10
30
60
80
100
160
161 이상


108. 근린생활시설에 간이 스프링클러설비를 설치하려고 한다. 수원의 양 [㎥]을 구하시오. [3점] ★★★★★



▣ Q = 1 × 5 = 5 ㎥

 [해설] 간이 스프링클러설비의 수원의 양 (저수량)

용도
수원의 양 (저수량)
기타시설
 Q = 0.5 N
  여기서, Q : 수원의 양 [㎥]
               N : 간이헤드의 개수 (2개)
               0.5 : 50 ℓ/min (간이스프링클러설비의 규정방수량) × 10 min
⊙ 근린생활시설
    (바닥면적 합계 1,000㎡ 이상)
⊙ 숙박시설
⊙ 복합건축물
 Q = 1 N
   여기서, Q : 수원의 양 [㎥]
                N : 간이헤드의 개수 (5개)
                1 : 50 ℓ/min (간이스프링클러설비의 규정방수량) × 20 min

  ※ 문제에서 근린생활시설에 간이 스프링클러설비를 설치하므로

      Q = 1 N

       여기서, Q : 수원의 양 [㎥]

                    N : 간이헤드의 개수 (5개)

                    1 : 50ℓ/min (간이스프링클러설비의 규정방수량) × 20 min

         ∴ 수원의 양 Q = 1 × 5개 = 5 ㎥

109. 근린생활시설, 숙박시설, 복합건축물 이외의 장소에 간이 스프링클러설비를 설치하려고 한다. 수원의 양 [㎥]을 구하

        시오. [3점] ★★★★★



   ▣ Q = 0.5 × 2 = 1 ㎥

[해설] 간이 스프링클러설비의 수원의 양 (저수량)

용도
수원의 양 (저수량)
기타시설
 Q = 0.5 N
  여기서, Q : 수원의 양 [㎥]
               N : 간이헤드의 개수 (2개)
               0.5 : 50 ℓ/min (간이스프링클러설비의 규정방수량) × 10 min
⊙ 근린생활시설
   (바닥면적 합계 1,000㎡ 이상)
⊙ 숙박시설
⊙ 복합건축물
 Q = 1 N
  여기서, Q : 수원의 양 [㎥]
               N : 간이헤드의 개수 (5개)
               1 : 50 ℓ/min (간이스프링클러설비의 규정방수량) × 20 min

※ 문제에서 근린생활시설, 숙박시설, 복합건축물 이외의 장소에 간이 스프링클러설비를 설치하므로

    Q = 0.5 N

    여기서, Q : 수원의 양 [㎥]

                 N : 간이헤드의 개수 (2개)

                 0.5 : 50ℓ/min (간이스프링클러설비의 규정방수량) × 10 min

        ∴ 수원의 양 Q = 0.5 × 2개 = 1 ㎥

110. 상수도 직결형의 간이 헤드를 사용하는 간이형 스프링클러설비의 소화수 공급순서 (게이지, 밸브 등)를 순서대로 쓰시

        오. [5점] ★★★



[답안작성]

   ▣ 수도용 계량기 → 급수차단장치 → 개폐표시형 밸브 → 체크밸브 → 압력계 →  유수검지장치 → 2개의 시험밸브

[해설] 간이 스프링클러설비의 배관 및 밸브 등의 순서 (NFTC 103 a 2.5.16)

 가. 상수도 직결형 경우의 기준

    ▣ 수도용 계량기, 급수차단장치, 개폐표시형 밸브, 체크밸브, 압력계, 유수검지장치, 2개의 시험밸브

 나. 펌프 등의 가압송수장치를 이용하여 배관 및 밸브 등을 설치하는 경우의 기준

    ▣ 수원, 연성계 또는 진공계 (수원이 펌프보다 높은 경우를 제외), 펌프 또는 압력수조, 압력계, 체크밸브, 성능시험배관,

         개폐표시형 밸브, 유수검지장치, 시험밸브

 다. 가압수조를 가압송수장치로 이용하여 배관 및 밸브 등을 설치하는 경우의 기준

    ▣ 수원, 가압수조, 압력계, 체크밸브, 성능시험배관, 개폐표시형 밸브, 유수검지장치, 2개의 시험밸브

 라. 캐비닛형의 가압송수장치에 배관 및 밸브 등을 설치하는 경우의 기준

    ▣ 수원, 연성계 또는 진공계 (수원이 펌프보다 높은 경우를 제외), 펌프 또는 압력수조, 압력계, 체크밸브, 개폐표시형

          밸브, 2개의 시험밸브 (다만, 소화용수의 공급은 상수도와 직결된 바이패스관 또는 펌프에서 공급받아야 한다.)
