Chapter 2. 피난구조설비

【피난구조설비】

  ▣ 화재가 발생할 경우 피난하기 위하여 사용하는 기구 또는 설비

[피난구조설비의 구성도]

  1. 피난기구 : 피난 사다리, 구조대, 완강기, 그밖에 화재안전기준으로 정하는 것 ♣

  2. 인명구조기구 : ① 방열복, 방화복 ② 공기호흡기 ③ 인공소생기

  3. 유도등 : 핀난유도선, 피난유도등, 통로유도등, 객석유도등, 유도표지 ♣

  4. 비상조명등 및 휴대용 비상조명등

​

1. 피난기구

가. 피난기구의 분류 ★

  ▣ 피난사다리 : 지하층에 설치 (노약자 ×)

  ▣ 피난교 : 건물과 건물 사이 (노약자 O)

  ▣ 피난용 프랩 : 항공기 탑승장치 처럼 손잡이가 있는 것 (지하층, 노약자 O)

  ▣ 미끄럼대 (3층에만 설치(경사각도 때문, 노약자 O)

  ▣ 완강기 : 연속적으로 사용 가능



  ▣ 간이 완강기 : 1회용 ※ 간이 완강기는 추가 기준으로 설치된다.

  ▣ 구조대 : 포대 모양, 요양병원에 많이 설치되어 있다.

    ⊙ 경사하강식(사강식)과 수직강하식이 있다.



  ▣ 공기안전매트 : 추가기준 : 아파트에 설치하며 관리주체 마다 설치, 관리소가 2곳이면 2개를 설치해야 한다.

  ▣ 다수인 피난장비 : 상부에 설치되어 화재시 하강하여 구조하는 설비 (줄이 내려 옴)

  ▣ 승강식 피난기 : 엘레베이터 처럼 기능 (피난용으로 동력없이 작동함)

   ※ 다수인 피난장비와 승강식 피난장비는 모든 대상물에 설치 가능하다.

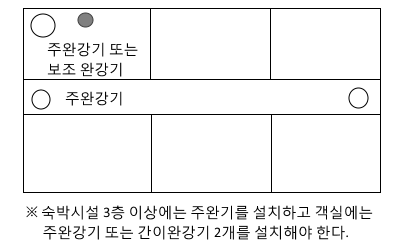

[예제] 아래 그림과 같은 숙박시설로서 바닥면적이 1,000[㎡] 이고 지하1층, 지상 5층일 때 전부 주완강기와 객실에도

           완강기를 설치할 때와 주완강기와 객실에는 간이완강기를 설치할 때의 완강기와 간이완강기의 설치 개수는 ?



   모두 완강기 설치시 : 완강기는 3층 ~10층까지 설치하므로

   주완강기 1000 ÷ 800 = 2대 × 3층 = 6개

   객실완강기 : 10개 × 3층 = 30개 ∴ 총 30 + 6 = 36개

   완강기와 간이완강기 설치 개수

   주완강기 : 6개, 간이 완강기 : 객실 1개당 2개 이므로 60개

​

◈ 피난기구의 설치대상 (노유자시설, 영업장의 위치가 4층 이하인 다중이용업수 제외)

   ① 지하층

   ② 3 ~ 10층



◈ 피난기구의 설치제외 (노유자시설, 영업장의 위치가 4층 이하인 다중이용업소 제외)

   ① 피난층, 지상 1층, 지상 2층, 11층 이상

   ② 가스시설

   ③ 지하구

   ④ 터널

​

나. 피난기구의 설치개수 (NFSC 301 제4조) ♣

설 치 대 상	설치개수
숙박시설, 노유자시설, 의료시설 ♣	500 [㎡] 마다
위락시설, 문화 및 집회시설, 운동시설, 판매시설, 복합용도의 층	800 [㎡] 마다
그밖의 용도의 층	1,000 [㎡] 마다
계단실형 아파트	각 세대마다

  ③ 숙박시설 (휴양 콘도미니엄 제외)

     ⊙ 추가로 객실 마다 완강기 또는 둘 이상의 간이 완강기 설치

  ④ 공동주택 (공통주택관리법 시행령 제2조의 규정에 따른 공동주택) : 하나의 관리주체가 관리하는 공동주택 마다

       공기 안전매트 1개 이상 설치

   ※ 노 · 숙 · 의 : 500 [㎡]     마다

       용도 이름 : 800 [㎡] 마다

       그밖의 용도 : 1,000[㎡] 마다.

​

다. 소방대상물의 설치장소별 피난기구의 적응성 (NFSC 301 [별표1]) ★★★

층별 설치장소	지하층	1층	2층	3층	4층 이상 10층 이하
노유자시설	피난용 트랩	미끄럼대 구조대 피난교 다수인피난설비 승강식 피난기	미끄럼대 구조대 피난교 다수인피난설비 승강식 피난기	미끄럼대 구조대 피난교 다수인피난설비 승강식 피난기 ​	피난교 다수인 피난설비 승강식 피난설비 ​ ​ ​ ​
의료시설, 근린생활시설 중 입원실이 없는 의원, 침술원 조산소 (노약자시설)	피난용 트랩	-	-	미끄럼대 구조대 피난교 피난용 트랩 다수인피난장비 승강식피난기	구조대 피난교 피난용 트랩 다수인피난장비 승강식피난기 ​
기타 (일반인)	피난사다리 피난용 트랩	-	-	미끄럼대 피난사다리 구조대 완강기 피난교 피난용트랩 공기안전매트 다수인피난설비 승강식피난기	피난사다리 구조대 완강기 피난교 피난용트랩 공기안전매트 다수인피난설비 승강식피난기 ​
영업장의 위치가 4층 이하인 다중이용업소	-	-	미끄럼대 피난사다리 구조대 완강기 다수인피난설비 승강식피난기	미끄럼대 피난사다리 구조대 완강기 다수인피난설비 승강식피난기	미끄럼대 피난사다리 구조대 완강기 다수인피난설비 승강식피난기

  비고) 간이완강기의 적응성은 숙박시설의 3층 이상에 있는 객실에 공기안전매트의 적응성은 공동주택 (공동주택관리법

            시행령 제2조의 규정에 따른 공동주택)에 한한다.

  ※ 4층 이하 다중이용업수 : 미, 피, 완, 구 (미끄럼대, 피난사다리, 완강기, 구조대)

  ※ 시험에는 노유자시설이 많이 나옴, 특히 지하층에 대한 것이 나온다.

​

라. 피난 사다리

 1) 피난 사다리

   ⊙ 화재시 긴급대비를 위해 사용하는 사다리

 2) 피난사다리의 분류 ★★ (여기서 부터는 필기용)

     고 : 고정식       올 : 올림식        내 : 내림식

​

 3) 피난사다리의 형식승인 및 제품검사의 기술기준

  ① 피난사다리의 일반 구조 (제3조)

    ㉠ 안전하고 확실하며 쉽게 사용할 수 있는 금속제 구조이어야 한다.

    ㉡ 피난사다리는 2개 이상의 종봉(내림식 사다리에 있어서는 이에 상당하는 와이어로프, 체인, 그밖의 금속제의 봉 또는

         관) 및 횡봉으로 구성되어야 한다.   (고정식 사다리인 경우에는 종봉의 수를 1개로 할 수 있음)

    ㉢ 피난사다리 (종봉이 1개인 고정식 사다리는 제외)의 종봉의 간격은 안치수가 30[㎝] 이하이어야 한다.

    ㉣ 피난사다리의 횡봉은 지름 14 [㎜] 이상 35 [㎜] 이하의 원형인 단면이거나 또는 이와 비슷한 손으로 잡을 수 있는 형태

         의 단면이 있는 것이어야 한다.

    ㉤ 피난사다리의 횡봉은 종봉에 동일한 간격으로 부착한 것이어야 하며, 그 간격은 25 [㎝] 이상 35 [㎝] 이하이어야 한다.

    ㉥ 피난사다리 횡봉의 디딤면은 미끄러지지 아니하는 구조이어야 한다.

 ② 고정식 사다리의 구조 (제4조)

  ㉠ 종봉의 수가 2개 이상인 것 (수납식, 접는식 또는 신축식)

     ⊙ 진동 등 그밖의 충격으로 결합 부분이 쉽게 이탈되지 아니하도록 안전장치가 설치되어야 한다.

     ⊙ 위의 안전장치에 사다리를 넣는 동작을 제외하고는 2동작 이내로 그 사다리를 사용가능한 상태로 할 수 있어야 한다.

  ㉡ 종봉의 수가 1개인 것

     ⊙ 종봉이 그 사다리의 중심축이 되도록 횡봉을 부착하고 횡봉의 끝 부분에 종봉의 축과 평행으로 길이 5 [㎝] 이상의

          미끄러지는 것을 방지하기 위한 돌자를 설치하여야 한다.

     ⊙ 횡봉의 길이는 종봉에서 횡봉의 끝까지 길이가 안치수로 15[㎝] 이상 25[㎝] 이하이어야 하며 종봉의 폭은 횡봉의

          축방향에 대하여 10[㎝] 이하이어야 한다.

 ③ 올림식 사다리 구조 (제5조)

   ㉠ 상부지지점 (끝부분으로 부터 60[㎝] 이내의 임의 부분)에 미끄러지거나 넘어지지 아니하도록 하기 위하여 안전장치

        를 설치하여야 한다.

   ㉡ 하부지점에는 미끄러짐을 막는 장치를 설치하여야 한다.

   ㉢ 신축하는 구조인 것을 사용할 때는 자동적으로 작동하는 축재 방지장치를 설치하여야 한다.

   ㉣ 접어지는 구조인 것은 사용할 때 자동적으로 작동하는 접힘 방지장치를 설치하여야 한다.

 ④ 내림식 사다리의 구조 (제5조)

   ㉠ 사용시 소방대상물로 부터 10 [㎝] 이상의 거리를 유지하기 위한 유효한 돌자를 횡봉의 위치마다 설치하여야 한다.

        (그 돌자를 설치하지 아니하여도 사용시 소방대상물에서 10 [㎝] 이상의 거리를 유지할 수 있는 것은 제외)

   ㉡ 종봉의 끝 부분에는 가변식 걸고리 또는 걸림장치가 부착되어 있어야 한다.

   ㉢ 걸림장치는 쉽게 이탈되지 아니하는 구조이어야 한다.

   ㉣ 하향식 피난구용 내림식 사다리는 사다리를 접거나 천천히 펼쳐지게 하는 완강장치를 부착할 수 있다.



 ⑤ 피난사다리의 강도시험 (제8조) ★

부품명	정 하 중
종봉	최상부의 횡봉으로 부터 최하부 횡봉까지의 부분에 대하여 2[m]의 간격으로 또는 단수마다 종봉 1개에 대하여 500 [N] 의 압력하중 (내림식 사다리는 인장하중)을 가한다. 다만, 종봉에 와이어 로프 또는 체인을 사용하는 것은 그 와이어로 프 또는 체인에 750 [N]의 인장하중을 가하고, 종봉이 3개 이상인 것은 그 내측에 설치된 종봉 하나에 대하여 종봉이 하나인 것은 그 종봉에 대해 각각 1,000[N]의 압축하중을 가한다.
횡봉	횡봉 하나에 대하여 중앙 7 [㎝] 부분에 1,000[N]의 등분으로 하중을 가한다.

 ⑥ 피난사다리의 중량 (제9조)

   ㉠ 올림식 사다리 : 350 [N] 이하

   ㉡ 내림식 사다리 : 200 [N] 이하

 ⑦ 피난사다리의 표시사항 (제11조)

   ㉠ 종별 및 형식    ㉡ 형식승인번호    ㉢ 제조년월 및 제조번호    ㉣ 제조업체명 또는 상호

   ㉤ 길이 및 자체 중량    ㉥ 사용안내문 (사용방법, 취급상의 주의 사항)

   ㉦ 품질보증에 관한 사항 (보증기간, 보증내용, A/S 방법, 자체 검사필증 등)

​

마. 피난교

 1) 피난교 : 2개 동의 특정소방대상물 각각의 옥상 부분 또는 외벽에 설치된 개구부를 가교로 연결 · 설치하여 상호간에

                    피난할 수 있도록 한 피난 기구

 2) 피난교의 구조

   ① 폭 : 60 [㎝] 이상

   ② 난간의 높이 : 1.1 [m] 이상

   ③ 난간의 간격 : 18 [㎝] 이하

   ④ 겔레받이의 높이 : 10 [㎝] 이하

   ⑤ 적재하중 : 3,300 [N/㎡] 이상

​

바. 피난용 트랩

 1) 피난용 트랩 : 특정소방대상물의 외벽 또는 지하층의 내벽에 설치하는 계단형태의 피난기구

 2) 피난용 트랩의 구조

   ① 종류 : 고정식, 반고정식

   ② 단 높이 : 30 [㎝] 이하

   ③ 발판 : 20 [㎝] 이상

   ④ 난간의 높이 : 70 [㎝] 이상

   ⑤ 난간의 간격 : 18 [㎝] 이하

   ⑥ 적재 하중

      ㉠ 난간사이의 발판 : 650 [N] 이상

      ㉡ 계단참 : 3,300 [N/㎡] 이상

​

사. 미끄럼대

 1) 미끄럼대 : 미끄럼을 타듯이 피난할 수 있는 피난기구

 2) 미끄럼대의 구조

   ① 종류 : 고정식, 반고정식, 수납식

   ② 폭 : 0.5 ~ 1 [m]

   ③ 옆판의 높이 : 40 [㎝] 이상

   ④ 난간의 높이 : 60 [㎝] 이상

   ⑤ 바닥판의 폭 : 40 [㎝] 이상

   ⑥ 미끄럼면의 경사각도 : 40 [°] 이하

   ⑦ 적재하중 : 1,300 [N/㎡] 이상

​

아. 완강기

 1) 완강기 : 지지대에 걸어서 사용자의 몸무게에 의하여 자동적으로 내려올 수 있는 기구 중 사용자가 교대하여

                    연속적으로 사용할 수 있는 것

 2) 완강기의 구성요소

   ① 릴    ② 후크(Hook)    ③ 로프    ④ 벨트    ⑤ 조속기(속도조절기)    ⑥ 연결금속구

   ※ 조속기는 이 물질의 침입을 방지하기 위해 밀봉되어 있다.

  ※ 완강기 하중 및 강도시험 (시험에 자주 나옴)

    1. 완강기의 최대 사용 하중 : 1,500 [N] 이하 : 약 150 [㎏]

    2. 로프의 강도시험 : 3,900 [N]

    3. 지지대의 강도시험 : 5,000[N]

    4. 벨트의 강도시험 : 6,500[N]

 3) 완강기의 형식승인 및 제품검사의 기술기준

   ① 조속기(속도조정기)의 적합기준 (제3조)

     ㉠ 견고하고 내구성이 있어야 한다.

     ㉡ 평상시에 분해청소 등을 하지 아니하여도 작동할 수 있어야 한다.

     ㉢ 강하시 발생하는 열에 대하여 기능에 이상이 생기지 아니하여야 한다.

     ㉣ 강하시 로프가 손상되지 아니하여야 한다.

     ㉤ 조속기(속도조절기)의 폴리 등으로 로프가 노출되지 아니하는 구조이어야 한다.

     ㉥ 속도조절기는 사용중에 분해 · 손상 · 변형되지 아니하여야 하며, 속도조절기의 이탈이 생기지 아니하도록 덮개를

          하여야 한다.

<참고> 조속기의 구조

   1. 완강기의 조속기는 후크와 연결되도록 한다.

   2. 완강기의 조속기는 내구성이 있는 회전에 의한 발열이 없고 모래 등의 이 물질이 쉽게 들어가지 않도록 한다.

   3. 완강기의 조속기는 피난자가 그 강하속도를 조절할 수 없다.

   4. 완강기의 조속기는 피난자의 체중에 의하여 로프가 V자 홈이 있는 활자를 회전시켜 이 회전이 기기에 의하여 원심

        브레이크를 작동시켜 강하속도를 조절한다.

  ◈ 완강기의 최대사용하중 : 1,500 [N] 이상 ★

​

 ② 로프의 적합기준 (제3조) ★

    ㉠ 와이어 로프의 지름은 3 [㎜] 이상이어야 하며 전체 길이에 걸쳐 균일한 구조이어야 한다.

    ㉡ 와이어 로프에 외장을 하는 경우에는 전체 길이에 균일하게 외장을 하여야 한다.

 <참고> 완강기 로프의 기능 및 외관 검사요령

   1. 로프, 와이어 꺾임 · 비틀림이 없는지 여부

   2. 면부분의 손상 등 강도가 약화되지 아니한 지 여부

   3. 로프에 산성약품, 기름 등이 부착되지 아니한 지 여부

   4. 로프의 말단이 이탈되거나 결목이 봉인되지 아니한지 여부

​

 ③ 로프의 강도시험 (제6조)

    ⊙ 최대사용자수에 3,000[N]을 곱하여 얻은 값의 정하중을 가하는 시험에 적합하여야 한다.

 ④ 벨트의 적합기준

   ㉠ 쉽게 착용하고 쉽게 벗을 수 있을 것

   ㉡ 사용할 때 벗겨 지거나 풀어지지 아니하고 또한 벨트가 꼬이지 않아야 한다.

   ㉢ 벨트의 너비는 45 [㎜] 이상이어야 하고 벨트의 최소 원주길이는 55[㎝] 이상 65 [㎝] 이하이어야 하며, 최대 원주길이

        는 160 [㎝] 이상 180 [㎝] 이하이어야 하고 최소 원주길이 부분에는 너비 100[㎜] 두께 10 [㎜] 이상의 충격보호재를

        덧씌워야 한다.

   ㉣ 강하시 사용자가 감시하거나 동작하는데 지장이 생기지 아니하여야 한다.

   ㉤ 사용자의 가슴둘레에 맞도록 벨트길이를 조정할 수 있는 고리가 있어야 하며 최대원주길이 벨트의 중앙이 고리에

         고정되어야 하고 최소 원주길이벨트의 고리는 원형이어야 한다.

 ⑤ 벨트의 강도시험 (제6조) ★

   ⊙ 벨트의 강도는 늘어 뜨린 방향으로 1개에 대하여 6,500[N]의 인장하중을 가하는 시험에서 끊어지거나 현저한 변형이

       생기지 아니하여야 한다.

 ⑥ 후크(연결부)의 적합기준 (제3조)

   ⊙ 사용중 분해 · 손상 또는 변형이 생기지 아니하여야 하며, 사용중 흔들림, 충격 등으로 연결후크가 풀리지 않도록 풀림

       방지 조치를 하여야 한다.

 ⑦ 완강기의 강하속도 시험 (제12조)

   ㉠ 주위온도시험조건은 - 20 ~ 50 [℃] 의 상태에서 하여야 한다.

   ㉡ 250[N], 650[N], 800[N] 또는 1,000[N]의 하중을 가했을 경우 어느 것이나 16 [㎝/s]이상 150 [㎝/s] 미만이어야 한다.

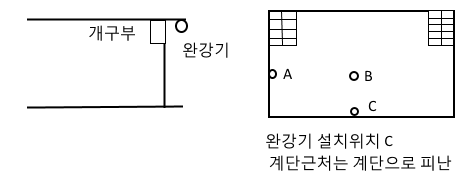

<참고> 완강기의 설치위치 ♣



자. 구조대

 1) 구조대 : 포지 등을 사용하여 자루형태로 만든 것으로써 화재시 사용자가 그 내부에 들어가서 내려옴으로써 대피할 수

                    있는 것

 2) 구조대의 분류

      ⊙ 경사강하식 (사강식)

      ⊙ 수직강하식

 3) 구조대의 구조

   ① 구조대는 안전하고 쉽게 사용할 수 있는 것이어야 한다.

   ② 입구틀의 입구는 지름 50 [㎝] 이상의 구체가 통과할 수 있어야 한다.

   ③ 구조대 본체는 강하방향으로 봉합부가 설치되지 아니하여야 한다.

   ④ 땅에 닿을 때 충격을 받는 부분에는 완충장치를 하여야 한다.

 4) 구조대의 형식승인 및 제품검사의 기술기준

   ① 경사하강식 구조대

      ⊙ 소방대상물에 비스듬하게 고정시키거나 설치하여 사용자가 미끄럼식으로 내려올 수 있는 구조대

   ② 경사하강식 구조대 구조의 적합기준 (제3조) ★

      ㉠ 연속하여 활강할 수 있는 구조로 안전하고 쉽게 사용할 수 있어야 한다.

      ㉡ 입구틀 및 취부틀 입구는 지름 50 [㎝] 이상의 구체가 통과할 수 있어야 한다.

      ㉢ 포지는 사용시에 수직방향으로 현저하게 늘어나지 아니하여야 한다.

      ㉣ 포지, 지지틀, 취부틀 그밖의 부속장치 등은 견고하게 부착되어야 한다.

      ㉤ 구조대 본체는 강하방향으로 봉합부가 설치되지 아니하여야 한다.

      ㉥ 구조대 본체의 활강부는 낙하 방지를 위해 포를 2중 구조로 하거나 또는 망목의 면의 길이가 8 [㎝] 이하인 망을 설치

            하여야 한다. (구조상 낙하방지의 성능을 갖고 있는 구조대의 경우는 제외)

      ㉦ 본체의 포지는 하부지지장치에 인장력이 균등하게 걸리도록 부착하여야 하며 하부지지장치는 쉽게 조작할 수

           있어야 한다.

      ㉧ 손잡이는 출구 부근에 좌우 각 3개 이상 균일한 간격으로 견고하게 부착하여야 한다.

      ㉨ 구조대 본체의 끝부분에는 길이 4 [m] 이상, 지름 4[㎜] 이상의 유도선을 부착하여야 하며, 유도선 끝에는

           중량 3 [N (300g)] 이상의 모래 주머니 등을 설치하여야 한다.

      ㉩ 땅에 닿을 때 충격을 받는 부분에는 완충 장치로서 받침포 등을 부착하여야 한다.

​

<참고> 경사하강식 구조대의 점검사항 ★

   1. 취부금구에 부식이 없는가

   2. 유도로프의 모래주머니의 모래는 새지 않는가

   3. 구조대가 바르게 접혀 있는가

   4. 지상고정판에 진흙이 묻혀 있지 않았는가

   5. 수납 상자에서 용이하게 꺼낼 수 있는가

   6. 범포지의 봉사는 풀린 곳이 없는가

   7. 결합부 및 이음매가 견고하게 설치되어 있는가

​

 ③ 수직강하식 구조대

    ⊙ 소방대상물 또는 기타 장비 등에 본체에 적당한 간격으로 협축부를 마련한 포지 등을 수직으로 설치하여 사용하는

         구조대

 ④ 수직강하식 구조대 구조의 적합기준 (17조)

   ㉠ 구조대는 안전하고 쉽게 사용할 수 있는 구조이어야 한다.

   ㉡ 구조대의 포지는 외부포지와 내부포지로 구성하되, 외부포지와 내부포지 사이에 충분한 공기층을 두어야 한다.

        (건물 내부의 별실에 설치하는 것은 외부포지를 설치하지 아니할 수 있다.)

   ㉢ 입구틀 및 취부틀의 입구는 지름 50 [㎝] 이상의 구체가 통과할 수 있는 것이어야 한다.

   ㉣ 구조대는 연속하여 강하할 수 있는 구조이어야 한다.

   ㉤ 포지는 사용시 수직방향으로 현저하게 늘어나지 아니하여야 한다.

   ㉥ 포지, 지지틀, 취부틀 그밖의 부속장치 등은 견고하게 부착되어야 한다.

​

 ⑤ 구조대의 작동시험 (제15조) ★

   ㉠ 구조대를 45 [°] 로 설치한 후 모형을 활강시킨 때 정지하지 아니하여야 하며, 그 평균 속도는 8 [m/s] 이하, 순간

        최대속도는 9 [m/s] 이하이어야 한다.

   ㉡ 사람이 활강할 때 정지하지 아니하여야 하며, 그 평균속도는 7 [m/s], 순간최대속도는 8[m/s] 이하이어야 한다.

​

차. 피난기구의 설치기준 (NFSC 301 제4조 ③) ♣

  ① 피난기구는 계단 · 피난구 · 기타 피난시설로 부터 적당한 거리에 있는 구조로 된 피난 또는 소화활동상 유효한

      개구부 (가로 0.5[m] 이상, 세로 1[m] 이상인 것. 이경우 개구부 하단이 바닥으로 부터 1.2 [m] 이상이면 발판 등을

       설치하여야 하고 밀폐된 창문은 쉽게 파괴할 수 있는 파괴장치를 비치하여야 함)에 고정하여 설치하거나 필요한

       때에 신속하고 유효하게 설치할 수 있는 상태에 둘 것 ♣

  ② 피난기구를 설치하는 개구부는 서로 동일 직선상이 아닌 위치에 있을 것. 다만, 피난교, 피난용 트랩, 간이완강기,

       아파트에 설치되는 피난기구 (다수인 피난장비는 제외) 기타 피난상 지장이 없는 것에 있어서는 그러하지 아니하다. ♣

  ③ 피난기구는 소방대상물의 기둥, 바닥, 보, 기타 구조상 견고한 부분에 볼트 조임, 매입, 용접, 기타의 방법으로 견고하게

      부착할 것 ♣

  ④ 4층 이상의 층에 피난사다리 (하향식 피나구용 내림식 사다리는 제외)를 설치하는 경우에는 금속성 고정 사다리를

       설치하고 당해 고정 사다리에 쉽게 피난 할 수 있는 구조의 노대를 설치할 것

  ⑤ 완강기로 강하시 로프가 소방대상물과 접촉하여 손상되지 아니하도록 할 것.

  ⑥ 완강기로프의 길이는 부착위치에서 지면, 기타 피난상의 유효한 착지면까지의 길이로 할 것

  ⑦ 미끄럼대는 안전한 강하속도를 유지하도록 하고 전락방지를 위한 안전조치를 할 것

  ⑧ 구조대의 길이는 피난상 지장이 없고 안정한 강하속도를 유지할 수 있는 길이로 할 것

    ※ 설치장소에는 위치를 표시하는 발광식 또는 축광식 표지 및 사용방법 표지를 할 것

​

카. 피난기구 설치의 감소 (NFSC 301 제6조) ♣

 1) 피난기구 1/2 감소 ★★♣

   ① 주요 구조부가 내화구조로 되어 있을 것

   ② 직통계단인 피난계단 또는 특별피난 계단이 2 이상 설치되어 있을 것

   ③ 건널 복도 양단의 출입구에 자동폐쇄장치를 한 갑종 방화문 (방화셔터 제외)이 설치되어 있을 것 (비상용 엘리베이터

        가 설치되어 있을 것 ×) 피난용 엘리베이터가 별도로 있음

 2) 피난기구설치의 감소 ★★♣

  ▣ 내화구조이고 다음의 기준에 적합한 건널복도가 설치되어 있는 층에는 피난기구의 수에서 건널복도 수의 2배의 수를

       뺀 수로 한다. (피난기구 수 - (건널복도 수 × 2))

   ① 내화구조 또는 철골조로 되어 있을 것

   ② 건널복도 양단의 출입구에 자동폐쇄장치를 한 갑종 방화문(방화셔터 제외)이 설치되어 있을 것

   ③ 피난, 통행 또는 운반의 전용 용도일 것

​

 ◈ 피난기구의 설치완화 조건

   ① 층별 구조에 의한 감소

   ② 계단수에 의한 감소

   ③ 건널 복도수에 의한 감소

        (비상엘리베이터에 의한 감소 ×)

​

2. 인명구조기구

가. 인명구조기구의 분류

[인명구조기구]

   ⊙ 방열복, 방화복

   ⊙ 공기호흡기

   ⊙ 인공소생기



1) 방화복 : 화재진압 등의 소방활동을 수행할 수 있는 피복

2) 방열복 : 고온의 복사열에 가까이 접근하여 소방활동을 수행할 수 있는 내열 피복

   ※ 인명구조기구는 특별한 경우를 제외하고는 2개가 한조이다. (방열복(방화복), 공기호흡기, 인공소생기는 2개가 한조로

       비치되어야 한다.)

   ※ 3개를 모두 설치해야 하는 곳 : 지하층을 포함한 7층 이상 관광 호텔 (낯선 곳에 왔으므로 화재시 위험하므로 기준

       강화)

   ※ 지하층을 포함한 5층 이상의 병원에는 방열복(또는 방화복)), 공기호흡기를 2개 모두를 설치하여야 한다.

​

 3) 공기호흡기​ : 소방활동시에 화재로 인하여 발생하는 각종 유독가스 중에서 일정시간 사용할 수 있도록 제조된 압축공기

                          식 개인 호흡 장비

 4) 인공소생기 : 호흡 부전 상태인 사람에게 인공 호흡을 시켜 환자를 보호하거나 구급하는 기구



나. 설치대상 (화재예방, 소방시설 설치 유지 및 안전관리에 관한 법률 시행령 [별표5] ★

  ① 방열복 또는 방화복, 인공소생기, 공기호흡기 : 7층 이상 관광호텔 (지하층 포함)

  ② 방열복 또는 방화복, 공기호흡기 : 5층 이상 병원 (지하층 포함)

  ③ 공기호흡기

     ㉠ 수용인원 100명 이상인 문화 및 집회시설 중 영화상영관

     ㉡ 판매시럴 중 대규모 점포

     ㉢ 지하가 중 지하상가

     ㉣ 운수시설 중 지하역사

     ㉤ 물분무등소화설비의 설치대상 및 화재안전기준에 의하여 (이산화탄소 소화설비)를 설치하여야 하는

          특정소방대상물 ♣

​
