9. 포소화설비 포소화액의 저장량
▣ 거품이 소화약제인데 거품이 홀로 방사될 수가 없어 포액제와 물이 함께 방사된다.
▣ 포원액 (거품) + 물(수원) = 포수용액
3% 97% 100%
6% 94% 100%
※ 포는 소손피해가 매우 크다.
※ 원액의 농도가 주어지면 포수용액 100%
원액의 농도가 주어지지 않으면
수원의 농도 100 % + 3% = 103 %
100 % + 6% = 106 %
【 출제예상 】
<필기>
[자동식(지붕이 있는 곳)]
① 고정포 방출구
② 포헤드
③ 포워터 스프링클러
④ 압축공기포
<실기>
① 포수용액은 ? S = 100 % = 1
② 원액의 양 ? ① × 3% (0.03)
③ 수원의 양 ? ① × 97 %× (0.97)
가. 고정포 방출구 방식
Q① = A × Q1 × T × S
(πr2)/4 30 min %
20 min
여기서, Q① : 포 소화약제의 양 [ℓ]
A : 탱크의 액표면적 [㎥]
Q1 : 단위포 소화수용액의 양 (방출률) [ℓ/min]
T : 방출시간 [min]
S : 포소화약제의 사용농도 [%]
② 보조포 소화전의 양
N × S × 8,000 [ℓ]
호수접결구 수 % 400 ℓ/min × 20 min
(최대 3개)
③ 송액관에 필요한 양 (배관보정량)
※ 75 [㎜]를 초과하는 배관에만 적용
A × L × S × 1,000 [ℓ/min]
(πd^2)/4 m %
나. 옥내포 소화전방식 · 호스릴 방식
Q = N × S × 6,000 [ℓ] (바닥면적 200㎡ 미만은 75% 적용)
여기서, Q : 포소화약제의 양 [ℓ]
N : 호스접결구의 수 (최대 5개)
S : 포소화약제의 사용농도 [%]
다. 포헤드 방식
Q = A × Q1 × T × S
㎡ 표에 규정 10 [min] [%]
여기서, Q : 포소화약제의 양 [ℓ]
A : 바닥면적 [㎡]
Q1 : 방사량 [ℓ /min · ㎡]
T : 방출시간 [min] (10 min)
S : 포소화약제의 사용농도 [%]
※ 포헤드의 특정소방대상물 및 포소화약제에 따른 방사량
|
소방대상물
|
포소화약제의 종류
|
방사량
|
|
⊙ 차고 · 주차장
⊙ 항공기 격납고
|
수성막포
|
3.7 [ℓ / min·㎡]
|
|
단백포
|
6.5 [ℓ / min·㎡]
|
|
|
합성계면활성제포
|
8.0 [ℓ / min·㎡]
|
|
|
⊙ 특수가연물을 저장 ·
취급하는 소방대상물
|
수성막포
|
6.5 [ℓ / min·㎡]
|
|
단백포
|
||
|
합성계면활성제포
|
※ 암기 : 바퀴 수성 3.7 특수가연물 : 6.5
단백 6.5
합성 8.0
라. 포워터 스프링클러 방식
Q = 헤드개수 × 75 [ℓ/min] × 10 [min] × 사용농도 [%]
N Q T
개수 75 10분
※ 스프링클러 수평거리
⊙ 무대부, 특수가연물 : 1.7 [m]
⊙ 비내화구조 : 2.1 [m]
⊙ 내화구조 : 2.3 [m]
⊙ 래크식 창고 (일반물품) : 2.5 [m]
⊙ 아파트 세대내 거실 : 3.2 [m]
◈ 법규정 : 포헤드 : 9 [㎡]
포워터 스프링클러 헤드 : 8 [㎡]

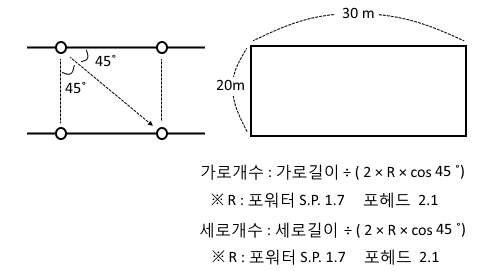

※ 헤드 개수 산출 (정방형 배치)
마. 압축 공기포 소화설비 (아직 출제는 안됨)
Q = A × Q1 × T
여기서, Q : 수원의 양 [ℓ] A : 바닥면적 [㎡]
Q1 : 설계방출밀도 [ℓ / min · ㎡]
T : 방사시간 [min] (10 min)
※ 압축공기포 소화설비의 설계방출밀도
|
구 분
|
방호대상물
|
설계방출밀도
|
|
압축공기포
|
특수가연물
|
2.3 [ℓ / min · ㎡] 이상
|
|
소화설비
|
기타의 것
|
1.63 [ℓ / min · ㎡] 이상
|
※ 방사시간
▣ 기본 : 20 [min]
▣ 10 [min] - 포
- 간이스프링클러 ( 근린생활시설, 생활형 숙박시설, 복합건축물)
10. 소화용수설비 (소화수조 또는 저수조)의 저수량
▣ 소화용수설비
① 상수도 소화용수설비
② 소화수조, 저수조 ( 상수도 시설이 공급되지 않는 곳)
[수원의 양 산출]
※ 기준면적
|
특수소방대상물의 구분
|
기준면적
|
|
1층 및 2층의 바닥면적 합계가 15,000 [㎡] 이상인
특정 소방 대상물
|
7,500 [㎡]
|
|
그밖의 특정소방대상물
|
12,500 [㎡]
|
① 흡수관 투입구수 : 소방자동차의 흡수관 투입구수
|
소화수조의
소요수량
|
80 [㎥] 미만
|
80 [㎡] 이상
|
|
흡수관 투입구수
|
1개 이상
|
2개 이상
|
② 채수구수 : 저수조에서 물을 빼는 것
|
소요수량
|
20 [㎥] 이상
|
40 [㎥] 이상
|
100 [㎥] 이상
|
|
40 [㎥] 미만
|
100 [㎥] 미만
|
||
|
채수구수
|
1개
|
2개
|
3개
|
|
양수량
4.5[m] 이상
펌프설치
|
1,100 [ℓ/min]
|
2,200 [ℓ/min]
|
3,300[ℓ/min]
|
