【물분무 소화설비】

  ▣ 스프링클러설비에서의 물방울 보다 작은 물입자에 운동량 (momentum)을 주어 화원에 침투하여 소화하거나 방호대상

       물의 상부 · 하부 또는 측면에도 물을 분사하여 표면을 보호하는 설비

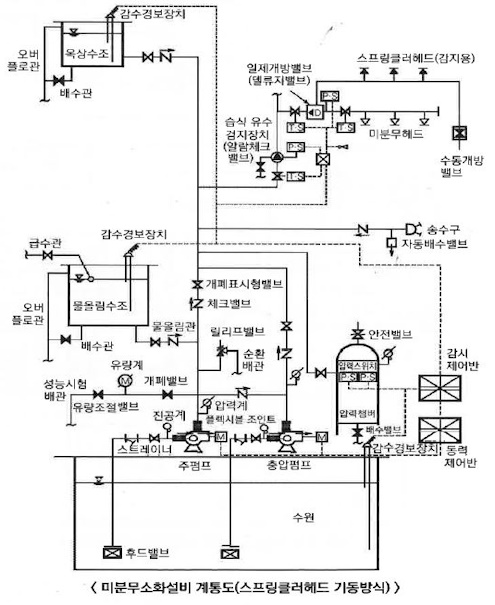

   ◈ 물분무 소화설비 계통도 (스프링클러 헤드 기동방식)

  ◈ 물분무소화설비 계통도 (감지기 기동방식)

【 구성요소 】

   ① 수원    ② 가압송수장치    ③ 배관    ④ 송수구    ⑤ 습식 유수검지장치 (알람체크밸브)

   ⑥ 일제개방밸브 (델루지밸브)    ⑦ 감지기    ⑧ 기동장치    ⑨ 스프링클러헤드 (폐쇄형)

   ⑩ 물분무헤드   ⑪ 음향경보장치    ⑫ 제어반    ⑬ 전원    ⑭ 배선

​

1. 물분무등 소화설비의 설치대상 (소방시설 설치 및 관리에 관한 법률 시행령 [별표 4])

2. 수원 (NFTC 104 2.1)

  ◈ 물분무 소화설비 수원의 양

  ② 분사형 : 소구경의 오리피스로 부터 고압을 분사하여 미세한 물방울을 만드는 물분무헤드

   ③ 선회류형 : 선회류에 의해 확산방출하든가 선회류와 직선류의 충돌에 의해 확산방출하여 미세한 물방울로 만드는

                          물분무 헤드

   ④ 디플렉터형 : 수류를 살수판에 충돌시켜 미세한 물방울을 만드는 물분무 헤드

   ⑤ 슬릿(Slit)형 : 수류를 슬릿에 의해 방출시켜 수막상의 분무를 만드는 물분무 헤드

나. 고압의 전기기기가 있는 장소의 물분무헤드의 이격거리 (NFTC 104 표 2.7.2)

【미분무 소화설비】

가. 미분무소화설비

  ▣ 가압된 물이 헤드 통과 후 미세한 입자로 분무됨으로써 소화성능을 가지는 설비를 말하며 소화력을 증가시키기 위해

       강화액 등을 첨가할 수 있다.

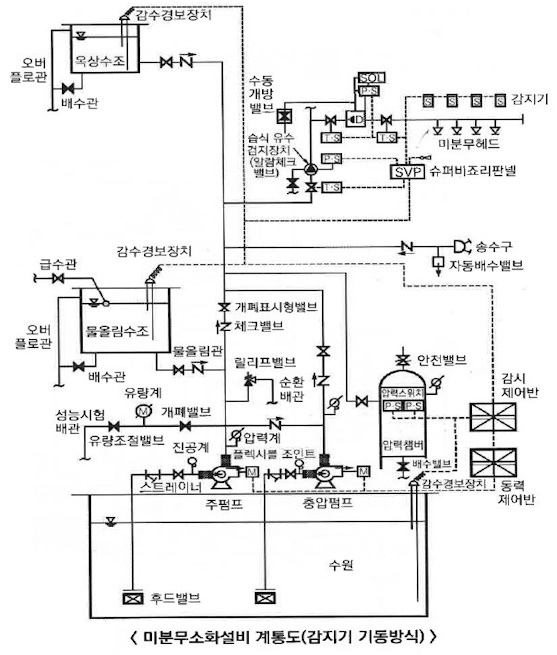

  ◈ 미분무소화설비 계통도 (감지기 기동방식)

  나. 구성요소

    ① 수원       ② 가압송수장치       ③ 배관     ④ 송수구       ⑤ 습식 유수검지장치 (알람체크밸브)

    ⑥ 일제개방밸브 (델루지밸브)     ⑦ 감지기 ⑧ 기동장치   ⑨ 스프링클러헤드 (폐쇄형)

    ⑩ 미분무 헤드     ⑪ 음향경보장치    ⑫ 제어반    ⑬ 전원    ⑭ 배선

​

1. 수원 (NFTC 104A 2.3)

  ① 미분무소화설비에 사용되는 용수는 "먹는물 관리법" 제5조에 적합하고, 저수조 등에 충수할 경우 필터 또는 스트레이

       너를 통해야 하며, 사용되는 물에는 입자 · 용해고체 또는 염분이 없어야 한다.

  ② 배관의 연결부 (용접부 제외) 또는 주배관의 유입측에는 필터 또는 스트레이너를 설치해야하고, 사용되는 스트레이너

       에는 청소구가 있어야 하며, 검사 · 유지관리 및 보수시에 배치위치를 변경하지 아니해야 한다. 다만, 노즐이 막힐 우려

       가 없는 경우에는 설치하지 아니할 수 있다.

  ③ 사용되는 필터 또는 스트레이너의 메시는 헤드오리피스 지름의 80 % 이하가 되어야 한다.

  ④ 수원의 양

      Q = N × D × T × S + V

       여기서, Q : 수원의 양 [㎥]

                    N : 방호구역(방수구역) 내 헤드의 개수

                    D : 설계유량 [㎥/min]

                    T : 설계방수시간 [min]

                    S : 안전율 (1.2 이상 )

                    V : 배관의 총 체적 [㎥]

   ◈ 저압 미분무 소화설비 : 최고 사용압력이 1.2 MPa 이하인 미분무소화설비

   ◈ 중압 미분무 소화설비 : 사용압력이 1.2 MPa 초과하고 3.5 MPa 이하인 미분무 소화설비

   ◈ 고압 미분무 소화설비 : 최저 사용압력이 3.5 MPa 을 초과하는 미분무 소화설비

​

2. 수조 (NFTC 104A 2.4)

  ① 수조의 재료는 냉간압연 스테인리스 강판 및 강대 (KS D 3698)의 STS 304 또는 이와 동등 이상의 강도 · 내식성 · 내열

        성이 있는 것으로 해야 한다.

  ② 수조를 용접할 경우 용접 찌꺼기 등이 남아 있지 아니해야 하며, 부식의 우려가 없는 용접방식으로 해야 한다.

  ③ 수조의 설치기준

    ㉠ 전용으로 하며 점검에 편리한 곳에 설치할 것

    ㉡ 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

    ㉢ 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 내 물의 양을 쉽게

         확인할 수 있도록 해야 한다.

    ㉣ 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

    ㉤ 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

    ㉥ 수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

    ㉦ 수조 외측의 보기 쉬운 곳에 "미분무설비용 수조"라고 표시한 표지를 할 것

    ㉧ 미분무펌프의 흡수배관 또는 수직배관과 수조의 접속부분에는 "미분무설비용 배관"이라고 표시한 표지를 할 것.

         다만, 수조와 가까운 장소에 미분무펌프가 설치되고 미분무 펌프에 "㉦"에 따른 표지를 설치한 때에는 그러하지

        아니하다.

  ◈ 수조의 재료

    ① 냉간 압연 스테인리스강판

    ② 강대 (KS D 3698)의 STS 304

​

3. 폐쇄형 미분무 소화설비의 방호구역 (NFTC 104 A 2.6)

  ① 하나의 방호구역의 바닥면적은 펌프용량, 배관의 구경 등을 수리학적으로 계산한 결과헤드의 방수압 및 방수량이 방호

       구역 범위 내에서 소화목적을 달성할 수 있도록 산정해야 한다.

  ② 하나의 방호구역은 2개층에 미치지 아니하도록 할 것

​

4. 개방형 미분무소화설비의 방수구역 (NFTC 104A 2.7)

  ① 하나의 방수구역은 2개 층에 미치지 아니할 것

  ② 하나의 방수구역을 담당하는 헤드의 개수는 최대 설계 개수 이하로 할 것. 다만, 2개 이상의 방수구역으로 나눌 경우에

       는 하나의 방수구역을 담당하는 헤드의 개수는 최대설계 개수의 1/2 이상으로 할 것

  ③ 터널, 지하가 등에 설치할 경우 동시에 방수되어야 하는 방수구역은 화재가 발생된 방수구역 및 접한 방수구역으로

       할 것

​

5. 배관 등 (NFTC 104 A 2.8)

  ① 설비에 사용되는 구성요소 : STS 304 이상의 재료를 사용

  ② 배관은 배관용 스테인리스강관 (KS D 3576)이나 이와 동등 이상의 강도 · 내식성 및 내열성을 가진 것으로 해야 하고,

       용접할 경우 용접찌꺼기 등이 남아 있지 아니해야 하며, 부식의 우려가 없는 용접방식으로 해야 한다.

​

  ◈ 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음 각 목의 기준에 적합한 것으로 할 것. 다만,

        충압펌프는 제외한다.

   ① 임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것

   ② 펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것

​

6. 폐쇄형 미분무헤드의 최고 주위온도 (NFTC 104A 2.10)

      Ta = 0.9 Tm - 27.3 ℃

      여기서, Ta : 최고 주위온도 [℃]

                   Tm : 헤드의 표시온도 [℃]

​

[참고] 설계도서 작성기준

  1. 공통사항

    ▣ 설계도서는 건축물에서 발생 가능한 상황을 선정하되, 건축물의 특성에 따라 다음 2의 설계도서 유형 중 일반설계

          도서와 특별설계도서 중 1개 이상을 작성한다.

2. 설계도서 유형

  ① 일반설계도서

    ㉠ 건물용도, 사용자 중심의 일반적인 화재를 가상한다.

    ㉡ 설계도서에는 다음 사항에 필수적으로 명확히 설명되어야 한다.

      ⊙ 건물 사용자 특성

      ⊙ 사용자의 수와 장소

      ⊙ 실의 크기

      ⊙ 가구와 실내 내용물

      ⊙ 연소가능한 물질들과 그 특성 및 발화원

      ⊙ 환기조건

      ⊙ 최초 발화물과 발화물의 위치

    ㉢ 설계자가 필요한 경우 기타 설계도서에 필요한 사항을 추가할 수 있다.

  ② 특별설계도서 1

    ㉠ 내부 문들이 개방되어 있는 상황에서 피난로에 화재가 발생하여 급격한 화재연소가 이루어지는 상황을 가상한다.

    ㉡ 화재시 가능한 피난방법의 수에 중심을 두고 작성한다.

  ③ 특별설계도서 2

    ㉠ 사람이 상주하지 않는 실에서 화재가 발생하지만, 잠재적으로 많은 재실자에게 위험이 되는 상황을 가상한다.

    ㉡ 건축물 내의 재실자가 없는 곳에서 화재가 발생하여 많은 재실자가 있는 공간으로 연소확대되는 상황에 중심을 두고

         작성한다.

  ④ 특별설계도서 3

    ㉠ 많은 사람들이 있는 실에 인접한 벽이나 덕트 공간 등에서 화재가 발생한 상황을 가상한다.

    ㉡ 화재감지기가 없는 곳이나 자동으로 작동하는 소화설비가 없는 장소에서 화재가 발생하여 많은 재실자가 있는

         곳으로의 연소확대가 가능한 상황에 중심을 두고 작성한다.

  ⑤ 특별설계도서 4

    ㉠ 많은 거주자가 있는 아주 인접한 장소 중 소방시설의 작동범위에 들어가지 않는 장소에서 아주 천천히 성장하는 화재

         를 가상한다.

    ㉡ 작은 화재에서 시작하지만 큰 대형 화재를 일으킬 수 있는 화재에 중심을 두고 작성한다.

  ⑥ 특별설계도서 5

    ㉠ 건축물의 일반적인 사용특성과 관련, 화재하중이 가장 큰 장소에서 발생한 아주 심각한 화재를 가상한다.

    ㉡ 재실자가 있는 공간에서 급격하게 연소확대되는 화재를 중심으로 작성한다.

  ⑦ 특별설계도서 6

    ㉠ 외부에서 발생하여 본 건물로 화재가 확대되는 경우를 가상한다.

    ㉡ 본 건물에서 떨어진 장소에서 화재가 발생하여 본 건물로 화재가 확대되거나 피난로를 막거나 거주가 불가능한 조건

         을 만드는 화재에 중심을 두고 작성한다.

​

#물분무소화설비 #미분무소화설비 #방호대상물 #운동량 #화원 #가압송수장치 #송수구

#일제개방밸브 #유수검지장치 #스프링클러헤드 #음향경보장치 #봉입변압기 #절연유

#케이블트레이 #컨베이어밸트 #디플렉터 #안전률

​

1. 목재 건축물

가. 목재건축물 화재 특징

   ① 목재의 주성분 : 섬유소

   ② 수분함량 15% 이상이면 고온에 장시간 노출되어도 착화되기 어려움

   ③ 목재의 인화점 : 240 ~ 270 [℃]

   ④ 목재의 착화점 : 410 ~ 470 [℃]

   ⑤ 각지거나 표면이 거칠수록 연소하기 쉽다.

   ⑤ 화재시간 : 30 ~ 40분

   ⑥ 온도 : 1,100 ~ 1,300 [℃]

   ⑦ 화재성상 : 고온단기형 ★

   ⑧ 연료지배형

​

나. 목조 건축물의 화재 확대 주요인

   ① 비화 : 화염 또는 열의 직접적인 접촉, 불티, 바람

   ② 화염의 접촉 : 화재로 인해 불티가 바람에 날아가 발화하는 것

   ③ 복사열 : 매질없이 전자기파 형태로 열전달하는 것,  화재시 가장 크게 작용

​

다. 목재의 화재 상태와 연소속도

라. 목조건축물의 화재성상

   ① 평면적 연소보다 천장, 계단을 통한 수직방향의 연소확대가 빠름

   ② 건물의 규모가 클수록 창, 출입구의 개구부가 많고 넓을 수록 연소열이 높고 화재성상이 빠르다.

   ③ 습도가 낮고 바람세기가 강할 수록 연소확대가 빠르다.

   ④ 수분이 적은 상태일 수록 연소가 더 잘되고 수분함량이 15 [%] 이상이면 고온을 장시간 접촉해도 착화하기 어렵다.

   ⑤ 화재 후 약 7~8분 후 최성기에 도달하는데 온도가 약 1,100~1,300 [℃]로 내화건축물 화재의 온도보다 높고 화세가

        강하다.

   ⑥ 최성기 이후 비화에 의해 화재 확대 위험이 높다.

   ⑦ 화염의 분출면적, 복사열이 커서 접근이 어렵다.

​

마. 목재건축물의 화재 진행과정

<참고 : 용어>

   ① 무염착화 : 가연물이 재로 덮인 숯불모양으로 불꽃 없이 착화하는 현상

   ② 발염착화 : 가연물이 불꽃이 발생하면서 착화되는 현상

   ③ 맹화 : 화재의 최성기를 말한다.

​

바. 출화의 구분

  1) 옥내 출화

    ① 천장 속 · 벽 속 등에서 발염착화한 때

    ② 가옥 구조 시에는 천장 판에 발염착화한 때

    ③ 불연 벽체나 칸막이의 불연천장인 경우 실내에서는 그 뒤판에 발염착화한 때

  2) 옥외출화

    ① 창·출입구 등에 발염착화한 때

    ② 목재 사용 가옥에서는 벽 · 추녀 밑의 판자나 목재에 발염착화한 때

​

사. 목재건축물의 표준온도곡선

   ① 화재성상 : 고온 단기형

   ② 최고온도 (최성기 온도) : 1,300 [℃]

​

아. 출화부 추정의 원칙

   ① 되괴방향법 : 출화가옥의 기둥 등은 발화부를 향하여 되괴되는 경향이 있으므로 이곳을 출화부로 추정하는 원칙

   ② 탄화심도비교법 : 탄화심도는 발화부에 가까울 수록 깊어지는 경향이 있으므로 이곳을 출화부로 추정하는 원칙

​

자. 최성기의 상태

   ① 온도는 국부적으로 1,200 ~ 1,300 [℃] 정도가 된다.

   ② 상층으로 완전히 연소되고 농연은 건물전체에 충만된다.

   ③ 유리가 타서 녹아 떨어지는 상태가 목격된다.

​

차. 연소확대 ★

   ① 접염 : 화염 또는 열의 접촉에 의하여 불이 다른 곳으로 옮겨 붙는 것

   ② 비화 : 불티가 바람에 날리거나 화재현장에서 상승하는 열기류 중심에 휩쓸려 원거리 가연물에 착화하는 현상

   ③ 복사열 : 복사파에 의하여 열이 높은 온도에서 낮은 온도로 이동하는 것

​

카. 훈소

  ① #훈소

     ㉠ 불꽃 없이 연기만 내면서 타다가 어느 정도 시간이 경과 후 발열될 때의 연소상태

     ㉡ 착화에너지가 충분하지 않아 가연물이 발화하지 못하고 다량의 연기가 발생되는 연소상태

  ② 훈소흔 : 목재에 남겨진 흔적

​

타. 목재의 균열흔

2. 내화건축물

​ 가. 내화건축물의 내화 진행과정

   ① 성장기 : 공기의 유통구가 생기면 연소속도는 급격히 진행되어 실내에 순간적으로 화염이 가득하게 되는 시기

   ② 최성기 : 실내의 온도가 800 ~ 1,100[℃] 의 고온상태를 계속할 때의 상태

​

나. 내화건축물의 표준온도곡선

15. 출화가옥의 기둥, 벽 등은 발화부를 향하여 도괴되는 경향이 있으므로 이곳을 출화부로 추정하는 것을 무엇이라

     하는가 ? ③

   ① 접염비교법            ② 탄화심도비교법             ③ 도괴방향법              ④ 연소비교법

​

[ #도괴방향법 ] 탄화심도와 마찬가지로 발화부 근처가 연소의 강도 및 시간 등이 더 크거나 길게 되므로 #발화부 방향으로

                            도괴되어 이를 추정하여 발화부를 찾는 방법을 말한다.
