7. 그림의 회로는 어느 것인가 먼저 ON 조작된 측의 램프만 점등하는 병렬 우선 회로
(PB1 ON시 L1이 점등된 상태에서 L2가 점등되지 않고, PB2 ON시 L2가 점등된
상태에서 L1이 점등되지 않는 회로)로 변경하여 그리시오.
단, 계전기 R1, R2의 보조 b접점 각 1개씩을 추가 사용하여 그리도록 한다.
[회로도]
【답안작성】
8. 다음 동작사항을 읽고 미완성 시퀀스를 완성하시오.
[동작사항]
⊙ 3로 스위치 S가 OFF 상태에서 푸시버튼 스위치 PB1을 누르면 부저 B1이, PB2를 누르면 부정 B2가 울린다.
⊙ 3로 스위치 S가 ON 상태에서 푸시버튼 스위치 PB1을 누르면 R1이, PB2를 누르면 R2가 점등된다.
⊙ 콘센트에는 항상 전압이 걸린다.
[회로도]
[답안작성]

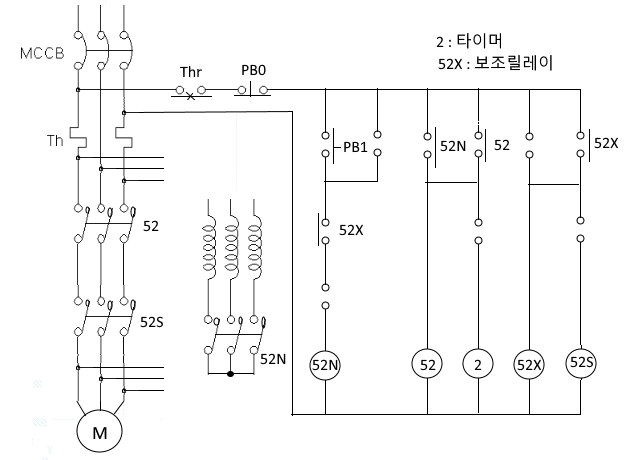

9. 도면과 같은 시퀀스도는 기동 보상기에 의한 전동기의 기동제어 회로의 미완성 도면이다. 다음 물음에 답하시오.
(1) 전동기의 기동보상기 기동제어는 어떤 기동방법인지 그 방법을 상세히 쓰시오.
(2) 주회로에 대한 미완성 부분을 완성하시오.
(3) 보조회로의 미완성 접점을 그리고 그 접점 명칭을 표기하시오.
[답안작성]
(1) 전동기의 기동보상기 기동제어는 어떤 기동방법인지 그 방법을 상세히 쓰시오.
▣ 기동시 전동기에 대한 인가전압을 단권변압기로 감압하여 공급함으로써 기동전류를 억제하고
기동완료 후 전전압을 가하는 방식
(2) 주회로에 대한 미완성 부분을 완성하시오.
(3) 보조회로의 미완성 접점을 그리고 그 접점 명칭을 표기하시오.

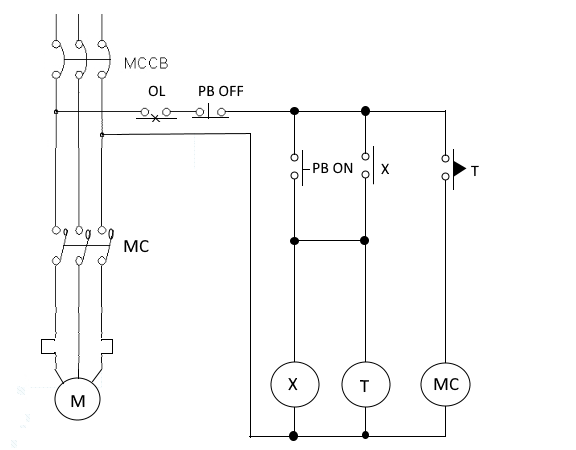

10. 그림은 PB-ON 스위치를 ON한 후 일정시간이 지난 다음에 MC가 동작하여 전동기
M이 운전되는 회로이다. 여기에 사용한 타이머 ⓣ는 입력신호를 소멸했을 때 열려서
이탈되는 형식인데 전동기가 회전하면 릴레이 ⓧ가 복구되어 타이머에 입력신호가
소멸되고 전동기는 계속 회전할 수 있도록 할 때, 이 회로는 어떻게 고쳐야 하는가 ?
[답안작성]

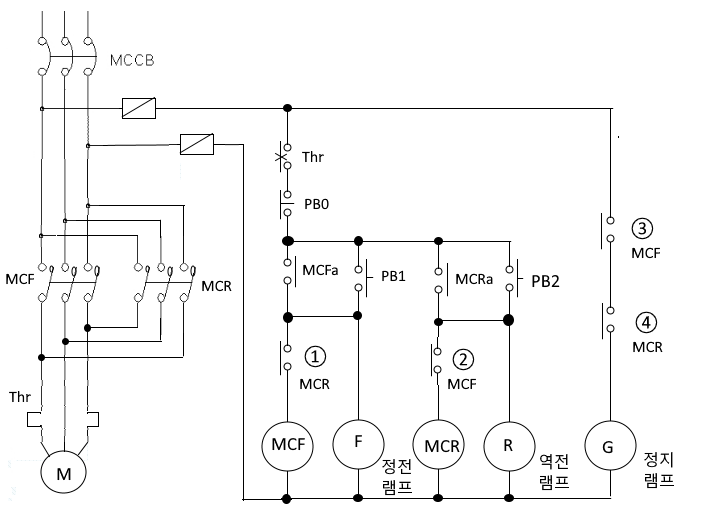

11. 유도전동기의 정·역전 회로도이다. 물음에 답하시오.
(1) 미완성 회로를 완성하시오.

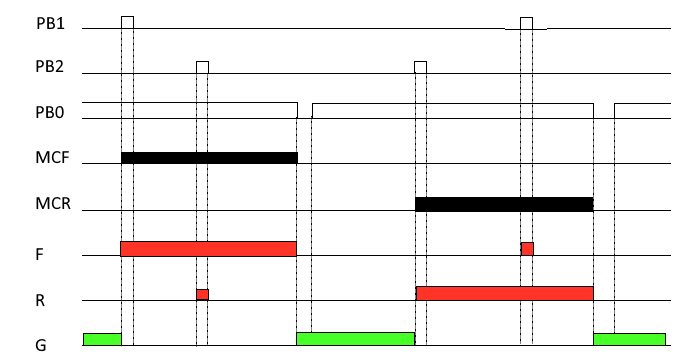

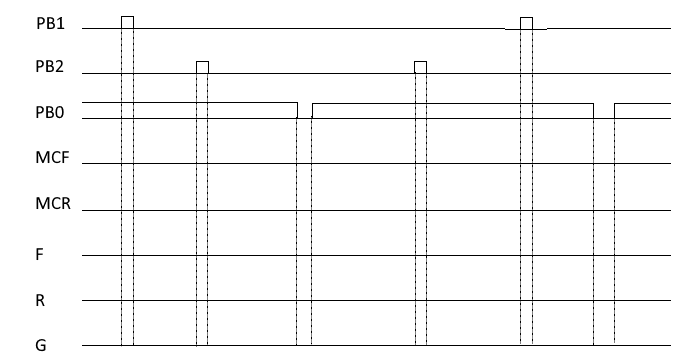

(2) 타임차트를 완성하시오.
[답안작성]
(1) 미완성 회로도를 완성하시오.
(2) 타임차트를 완성하시오.

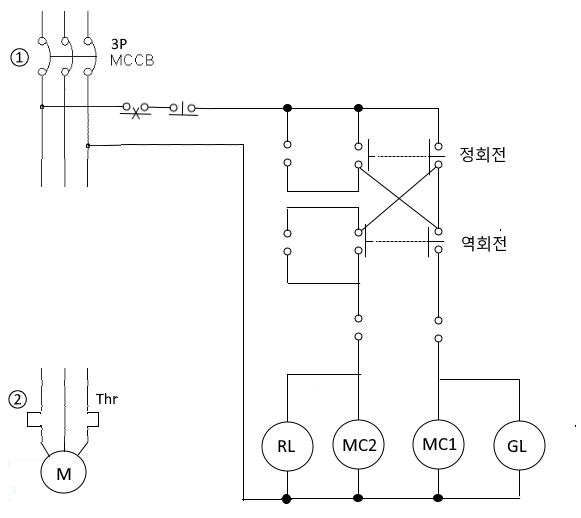

12. 답안지의 도면은 유도전동기 M의 정·역전 회로의 미완성 도면이다. 이 도면을 이용하여 물음에 답하시오.
(단, 주접점 및 보조접점을 그릴 때에는 해당되는 접점의 명칭을 함께 쓰시오.
[동작조건]
⊙ NFB를 투입한 다음 정회전용 누름버튼 스위치를 누르면 전동기 M이 정회전하며 GL램프가 점등된다.
⊙ 정지용 누름 버튼 스위치를 누르면 전동기 M은 정지된다.
⊙ 역회전용 누름버튼 스위치를 누르면 전동기 M이 역회전하며, RL램프가 점등된다.
⊙ 과부하시에는 역회전중에 회전방향을 바꾸려면 전동기를 정지시킨 다음 회전방향을 바꾸어야 한다.
⊙ 누름버튼 스위치를 누르는 것은 눌렀다가 즉시 손을 떼는 것을 의미한다.
⊙ 정회전과 역회전의 방향은 임의로 결정하도록 한다.
(1) 도면의 ⓣ, ②에 대한 우리말 명칭(기능)은 무엇인가 ?
① : MCCB : 배선용 차단기 ② : Thr : 열동계전기
(2) 정회전과 역회전이 되도록 주회로 미완성 부분을 완성하시오.
(3) 정회전과 역회전이 되도록 조건을 이용하여 미완성된 보조회로를 완성하시오.
13. 3상 농형 유도전동기 IM의 Y-△ 기동운전제어의 미완성 회로도 이다. 다음 각 물음에 답하시오.
(1) ① ~ ③에 해당되는 전자접촉기 접점의 약호는 무엇인가 ?
(2) 전자접촉기 MCS는 운전중 어떤 상태로 있겠는가 ?
(3) 미완성 회로도의 주회로 부분에 Y-△ 기동운전 결선도를 작성하시오.
(1) ① ~ ③에 해당되는 전자접촉기 접점의 약호는 무엇인가 ?
① MCM ② MCD ③ MCS
(2) 전자접촉기 MCS는 운전중 어떤 상태로 있겠는가 ? 개방상태
(3) 미완성 회로도의 주회로 부분에 Y-△ 기동운전 결선도를 작성하시오.
14. 다음 물음에 답하시오. (단, S : 입력 a접점 (신호), SN : 입력 b접점(신호), A : AnD a
접점, AN : AND b접점, O : OR a접점, ON : OR b접점, W:출력이다)
|
스텝
|
명령어
|
번지
|
|
0
|
S
|
P000
|
|
1
|
AN
|
M000
|
|
2
|
ON
|
M001
|
|
3
|
W
|
P011
|
(1) PLC 래더다이어그램을 그리시오.
(2) 논리식을 쓰시오.

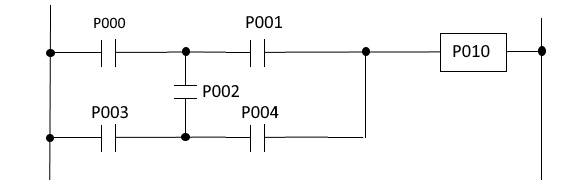

15. PLC 시퀀스(래더 다이어그램)가 있다. 물음에 답하시오.
(1) PLC프로그램에서의 신호흐름은 단방향이므로 시퀀스를 수정해야 한다. 문제의 도면을 바르게 작성하시오.
(2) PLC 프로그램을 표의 ① ~ ⑧ 에 완성하시오. (명령어는 LOAD, AND, OR, OUT을 사용한다.
|
차례
|
명령어
|
번지
|
차례
|
명령어
|
번지
|
|
0
|
LOAD
|
P000
|
7
|
AND
|
P002
|
|
1
|
AND
|
P001
|
8
|
⑤
|
⑥
|
|
2
|
①
|
②
|
9
|
OR LOAD
|
-
|
|
3
|
AND
|
P002
|
10
|
⑦
|
⑧
|
|
4
|
AND
|
P004
|
11
|
AND
|
P004
|
|
5
|
OR LOAD
|
-
|
12
|
OR LOAD
|
-
|
|
6
|
③
|
④
|
13
|
OUT
|
P010
|
[답안작성]
① LOAD ② P000 ③ LOAD ④ P003 ⑤ AND ⑥ P001 ⑦ LOAD ⑧ P003
