1. 전동기 용량 산정

가. 양수 펌프용 전동기 용량 P [kW]

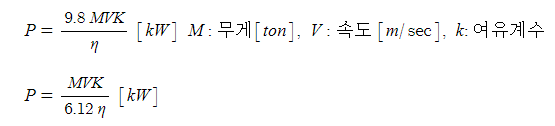

나. 권상기용 전동기 용량 P

예제) 양수량 Q=6 [㎥/min], 총양정 H=7.5[m]를 양수하는데 필요한 구동용 전동기의

         출력 P[kW]는 대략 얼마인가 ? (단, 펌프효율 η=75[%], 여유계수는 1.1 이다)

다. 유도전동기의 기동방식

  1) 농형 유도전동기의 기동방식

     ① 전전압 기동법 : 5[kW]

     ② Y-△ 기동법 : 5~15[kW] : 전압 1/√3, 토크, 전류 : 1/3

     ③ 기동보상기법 : 15[kW] 이상

     ④ 리액터 기동법

  2) 권선형 유도전동기의 기동방식

     ① 2차 저항 기동법

     ② 2차 임피던스 기동법

     ③ 게르게스 기동법

            r2 ↑ ⇒ S ↑ ⇒ τ ↑, I ↓

  ※ 직류 전동기의 속도 제어법

     1) 전압 제어법

     ① 일그너법 : 부하 (大)

     ② 워드 레오나드 : 부하 (小)

  2) 계자 제어법

  3) 저항 이용법 : 효율이 낮아 잘 사용 안함

​

2. 부하의 산정 ★★

가. 설비용량

  1) 표준 부하

    ① 건축물 종류에 따른 표준 부하 (P)

   ② 건축물 중 별도 계산할 부분의 표준부하 (Q)

   ③ 표준 부하에 따라 산출한 수치에 별도로 가산하여야 할 용량 [C]

     ▣ 주택, 아파트(1세대 마다)에 대하여 500~1,000 [VA]

     ▣ 상점, 진열장에 대하여 진열장 폭 1[m]에 대하여 300 [VA]

     ▣ 옥외 광고등, 전광사인, 네온 사인 등의 부하 [VA]

​

나. 부하의 용량 산정

예제) 점포가 붙어 있는 점포주택이 그림과 같을 때 주어진 참고자료를 이용하여 예상되는

         설비부하용량을 산정하고 분기회로수는 원칙적으로 몇 회로로 하여야 하는지 산정하시

          오. (사용전압은 220[V]라고 한다.)

다. 분기회로수 산정

   1) 부하설비 용량에 맞는 분기회로수

   2) 분기회로수 계산결과가 소수점 이하가 발생하면 절상

   3) 냉방기기 (에어컨디셔너) 및 취사용 기기의 용량이 110[V] 사용전압에서 1.5[kW]

       사용전압이 220[V]에서 3[kW]이상이면 전용 분기회로로 하여야 한다.

   4) 전류가 주어지지 않은 경우에는 16[A]를 기준으로 한다.

   5) 분기회로의 종류

예제) 어떤 건물의 평면도와 조건이 다음과 같을 때 여기에 배선설계를 하고자 한다.

          이 평면도와 조건들을 이용하여 분기회로수를 결정하시오.

   1) 수전전압은 220 [V]로 한다.

   2) 분기회로 전류는 15[A]를 기준으로 80[%]로 한다.

   3) 주거지역 가산 부하는 1000[VA/세대]로 한다.

   4) 에어컨디셔너의 소비전력은 1.5[kW]로 한다.

라. 설비불평형률

 1) 단상 3선식

   ① 설비불평형률

 ② 단상 3선식 설비불평형률은 40[%] 이하이어야 한다.

 2) 3상 3선식 또는 3상 4선식

   ① 설비불평형률

   ② 3상 3선식의 설비불평형률은 30 [%] 이하 이어야 한다.

[예제] 설비불평형률에 대한 다음 물음에 답하시오.

  (1) 저압, 고압 및 특별고압 수전의 3상 3선식 또는 3상 4선식에서 불평형 부하의 한도는

       단상 접속부하로 계산하여 설비불평형률은 몇 [%] 이하로 하는 것을 원칙으로 하는가?

      30 [%] 이하

  (2) 아래 그림과 같은 3상 3선식 수전인 경우 설비불평형률을 구하시오. (전열부하의 역률

       은 1이며, 전동기의 출력 [kW]를 입력[kVA]로 환산하면 5.2[kVA]이다.

[답안작성]
