22.9[kV-Y] 특고압 수전설비 표준결선도, 간이수전 결선도



♠ 22.9 [kV-Y] 특고압 수전설비 표준결선도



 ▣ 그림은 특고압 수전설비 표준 결선도의 미완성 도면이다. 이 도면에 대한 다음 각 물음에 답하시오.



특고압 수전설비

(1) 미완성 부분 (점선내 부분)에 대한 결선도를 완성하시오. 단, CB 1차측에 PT, CB 2차측에

     CT를 시설하는 경우로 미완성 부분만 작성하도록 하되, 미완성 부분에는 CB,

     OCGR, OCR × 3, MOF, PT, CT, PF, COS, TC 등을 사용하도록 한다.

(2) 사용전압이 22.9[kV]라고 할 때 차단기의 트립전원은 어떤 방식이 바람직한가 ?

(3) 수전전압이 66[kV] 이상인 경우 ※ 로 표시된 DS 대신 어떤 것을 사용하여야 하는가 ?

(4) 22.9[kV-Y] 1,000[kVA] 이하인 경우에는 간이 수전결선도에 의할 수 있다.

    본 결선도에 대한 간이 수전 결선도를 그리시오.



[답안작성]



(1) 미완성 부분 (점선내 부분)에 대한 결선도를 완성하시오. 단, CB 1차측에 PT, CB 2차측에

     CT를 시설하는 경우로 미완성 부분만 작성하도록 하되, 미완성 부분에는 CB,OCGR,

     OCR × 3, MOF, PT, CT, PF, COS, TC 등을 사용하도록 한다.



22.9[kV-Y] 특고압 수전설비 표준결선도

(2) 사용전압이 22.9[kV]라고 할 때 차단기의 트립전원은 어떤 방식이 바람직한가 ?

   ▣ 직류 (DC) 또는 콘덴서방식(CTD)

(3) 수전전압이 66[kV] 이상인 경우 ※ 로 표시된 DS 대신 어떤 것을 사용하여야 하는가 ?

   ▣ LS : Line Switch : 선로개폐기

(4) 22.9[kV-Y] 1,000[kVA] 이하인 경우에는 간이 수전결선도에 의할 수 있다.

     본 결선도에 대한 간이 수전 결선도를 그리시오.

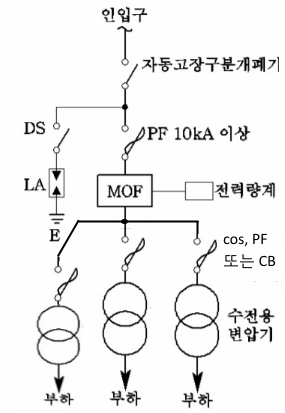

간이수전결선도

[해설]

▣ 특고압 수전설비 결선도 : CB 1차측에 PT를 CB 2차측에 CT를 시설하는 경우 (PF·CB형)

  【비고1】 22.9[kV-Y] 1,000[kVA] 이하인 경우에는 간이 수전설비 결선도에 의할 수 있다.

  【비고2】 결선도중 점선 내의 부분은 참고용 예시이다. (수전용 변압기 부분)

  【비고3】 차단기의 트립전원은 직류(DC) 또는 콘덴서 방식(CTD)이 바람직하며 66[kV]

             이상의 수전설비는 직류(DC)이어야 한다.

  【비고4】 LA용 DC는 생략할 수 있으며 22.9[kV-Y] 용의 LA는 Disconnector (또는Isolator) 붙임형을

             사용하여 한다.

  【비고5】 인입선을 지중선으로 시설하는 경우에 공동주택 등 고장시 정전피해가 큰 경우는

             예비선을 포함하여 2회선으로 시설하는 것이 바람직하다.

  【비고6】 지중인입선의 경우에 22.9[kV-Y] 계통은 CNCV-W 케이블 (수밀형) 또는 TRCNCV - W

             케이블 (트리억제형)을 사용하여야 한다. 다만, 전력구 · 공동구 · 덕트· 건물구내 등

             화재의 우려가 있는 장소에서는 FR CNCO - W (난연) 케이블을 사용하는 것이 바람직하다.

  【비고7】 DS 대신 자동고장구분 개폐기 (7,000[kVA] 초과시에는 Sectionalizer)를 사용

             할 수 있으며 66[kV] 이상의 경우에는 LS를 사용하여야 한다.
