특별저압 (SELV, PELV, FELV)의 종류, 고압 및 특고압 전로의 절연내력

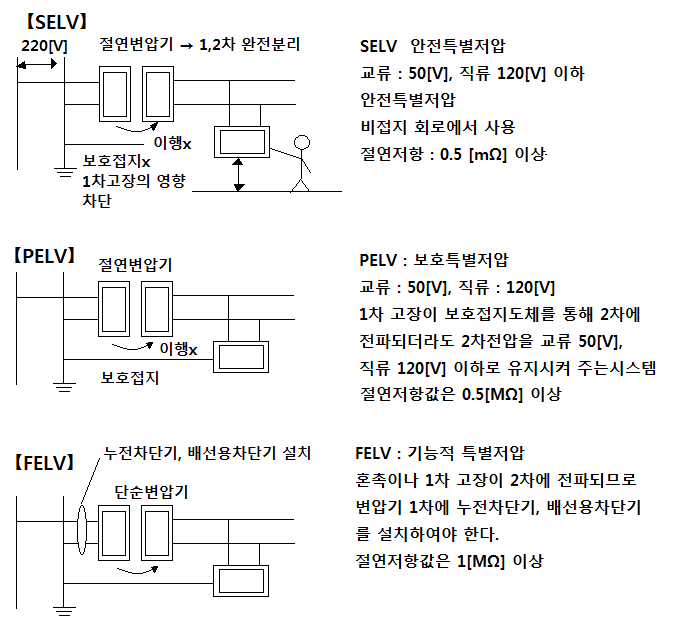

1. 특별저압 (ELV : Extra - Low Voltage) 회로의 종류

2. 고압 및 특고압 전로의 절연내력 (변압기 전로를 포함)

  ▣ 시험방법

   ① 시험전압을 연속하여 10분간 가하여 절연내력시험을 하였을 때 견뎌야 한다.

   ② 시험장소 : 전선과 대지사이

[절연내력시험전압 암기법]

​

1. 전압을 확인한다.

   ① 7000[V] 이하인지 ? ⇒ 1.5배 (변압기 2차 최저 500[V]

   ② 170,000[V] 초과인지 ? ⇒ 0.64배

​

2. 접지방식을 확인한다.

   ① 다중접지 : 0.92배

   ② 비접지 : 1.25배

   ③ 직접접지 : 0.72배

   ④ 중성점 접지 : 1.1배

​

※ 전선에 케이블을 사용하는 경우 시험전압

  ▣ 전선에 케이블을 사용하는 전로를 직류로 시험하는 경우 절연저항시험은

      위 시험전압의 2배를 가하여 견디어야 한다.

​

문제풀이

​

문제1. 고압 및 특고압 전로의 절연내력시험을 하는 경우 시험전압은 몇분간 가하여야

   하는가 ? 10분간

​

문제2. 최대사용전압이 7[kV]를 넘고 25[kV]이하이고 3상 4선식 중성점 다중접지를

   하는 전로의 시험전압은 최대사용전압의 몇배인가 ? 0.92배

​

문제3. 최대사용전압이 23,000[V]이고 중성점 비접지 전로의 시험전압은 최대사용전압

   의 몇배로 하는가 ? 1.25배

​

문제4. 최대사용전압이 154[kV]이고 중성점 직접접지식 전로의 절연저항 시험전압은

   최대사용전압의 몇배인가? 0.72배

​

문제5. 최대사용전압이 6.6[kV]이고 변압기 전로가 포함된 전로의 절연저항 시험전압은

   최대사용전압의 몇배에서 견디어야 하는가 ? 1.5배

​

문제 6. 변압기 1차전압이 3.3[kV]이고 2차측이 220[V]인 경우 1차 시험전압은 ?

   1차측 3.3×1.5배 2차측 220×1.5= ? 최소시험전압 500[V]로 한다.

​

문제7. 최대사용전압이 변압기의 1차측이 22,000[V]이고 2차가 6.6[kV]인 중성점 비접

   지 방식인 경우 절연내력 시험전압은 사용전압의 몇배인가 ? 1.25배

​

문제 8. 6.6[kV]의 지중전선로에 케이블을 사용하는 전로를 직류로 시험할 때 시험전압은

   최대사용전압의 몇배로 하는가 ? 최대사용전압 ×1.5배 × 2배

​
